mighty´s Umbau Tagebuch (Baja 5B & Baja 5T)

So nun habe ich mein erstes Teil fertig...
Zuvor möchte ich denen die sich so ein Teil zulegen immer erst sagen "Leute habt eine gute Organisation und überblick!!" ich denke das ist das A und O. Auch solltet ihr echt nach der Reihenfolge was das Manual betrifft arbeiten.

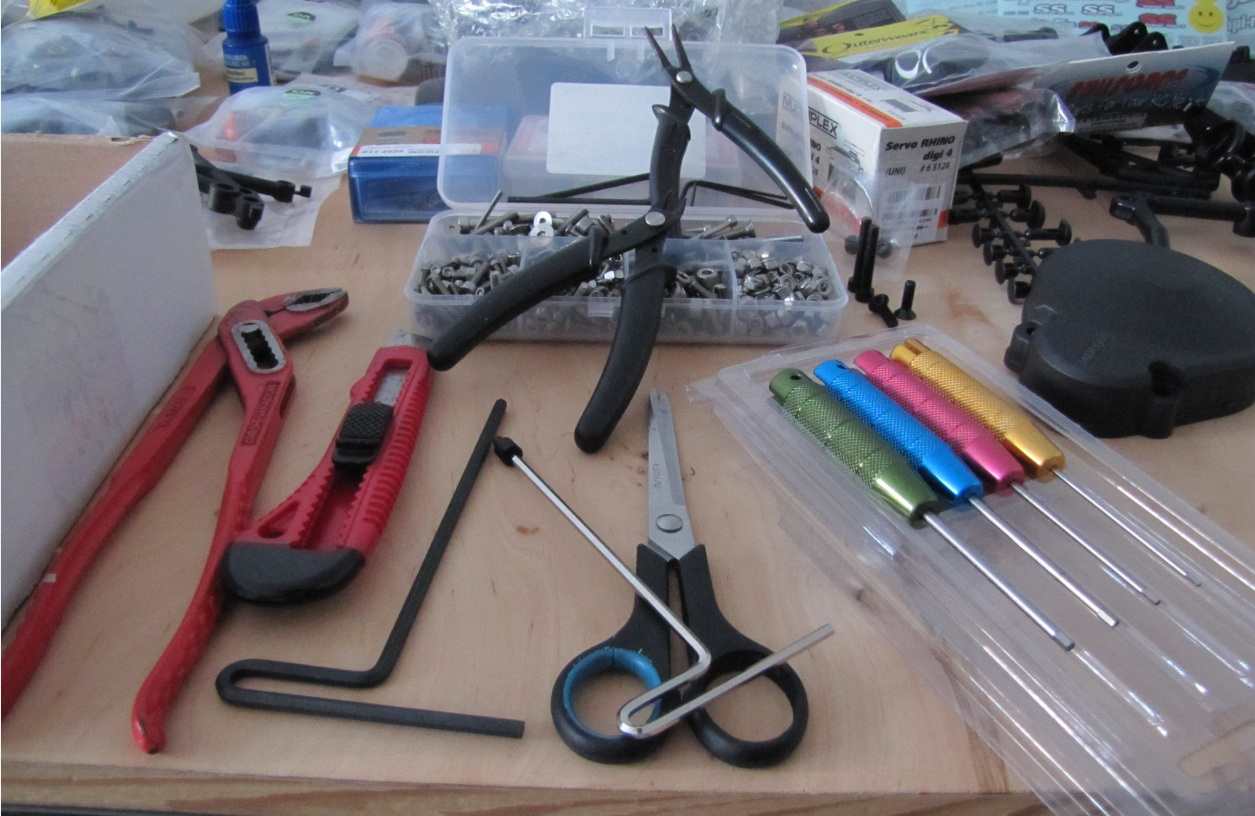

Nun nach dem ich mein Werkzeug und Behälter(für die alten Schrauben) und Schrauben (neuen) sowie Anleitung zusammen gestellt hatte, ging es auch gleich los.
Die Plastikteile voneinander via Spitze Kniffzange weg und im anschluss mit nem Teppichmesser wenn nötig den fussel weggemacht.

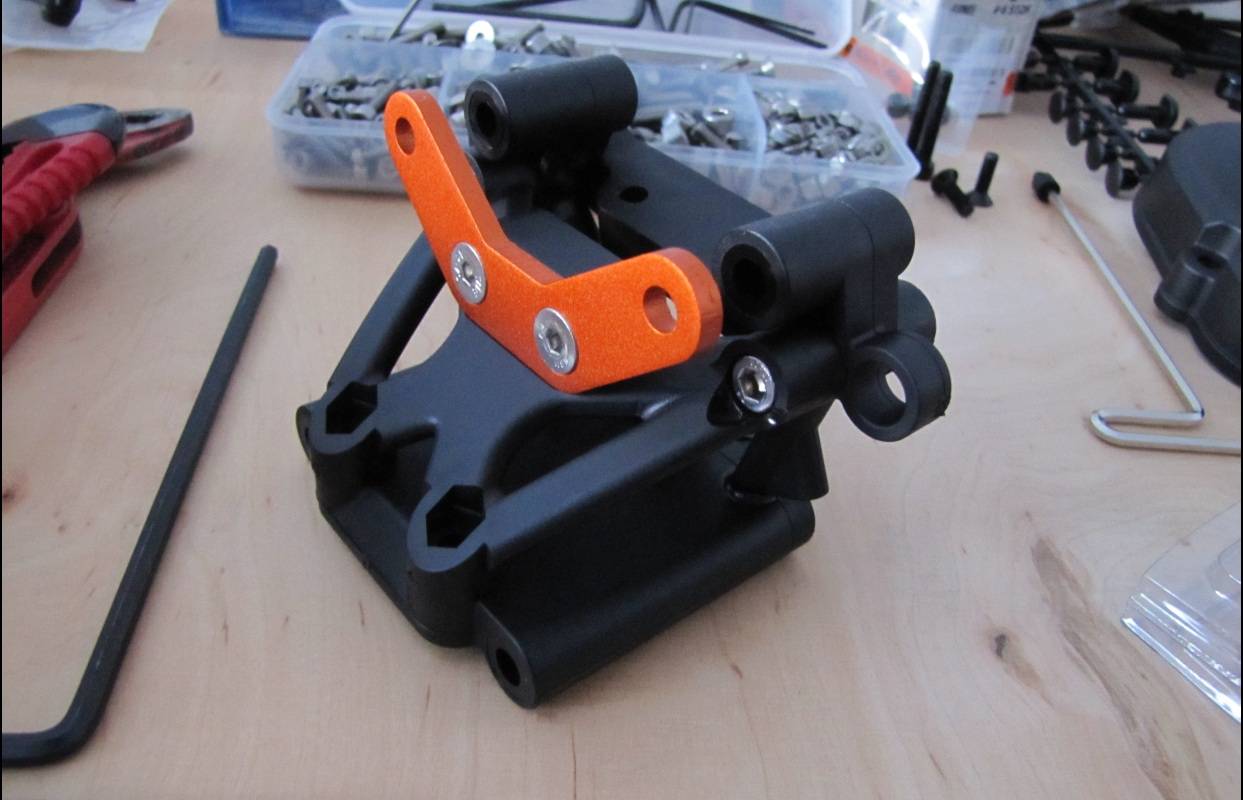

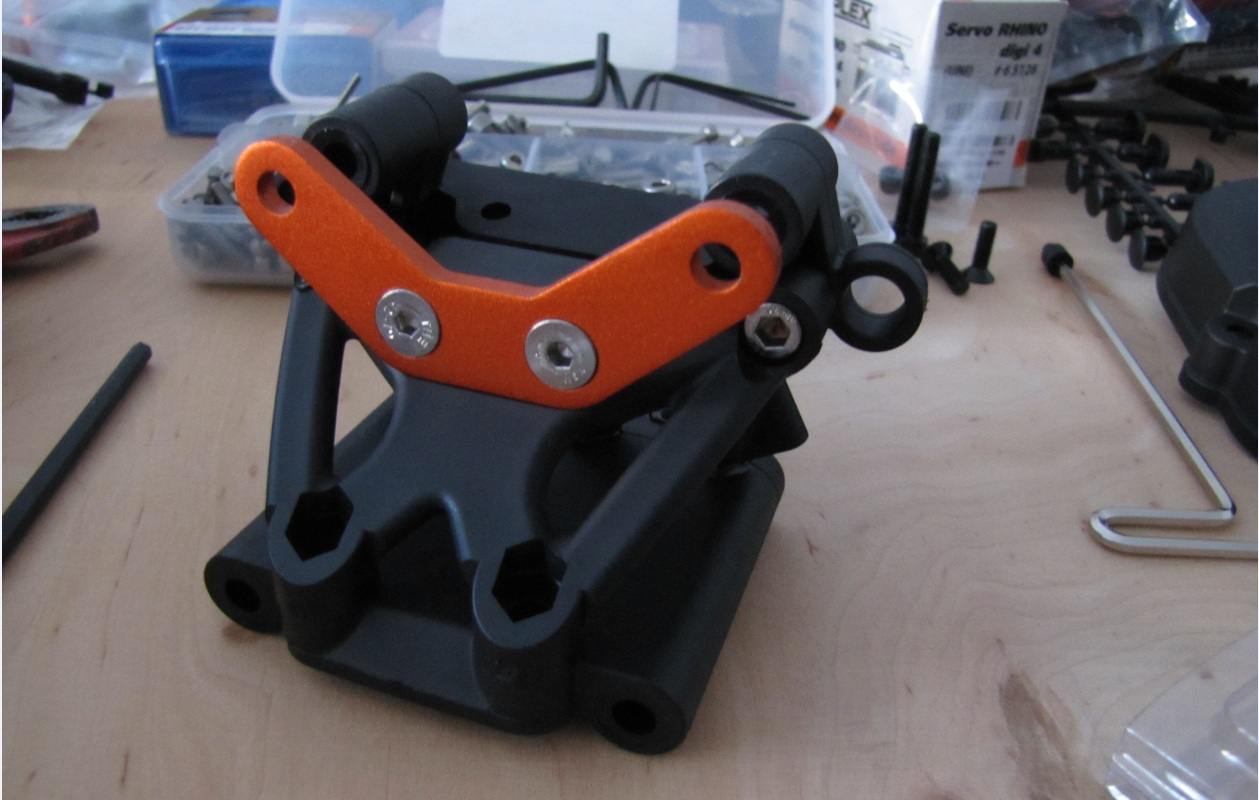

Danach alle Teile rausgesucht und hingestellt zum Montieren. Die Mutter mit der Mutterpresse (kleines Teil was auf den Imbusschlüssel kommt) drauflegen und langsam reinpressen. Danach sollte man echt schauen das die Mutter press drin liegt und nicht raus guckt!

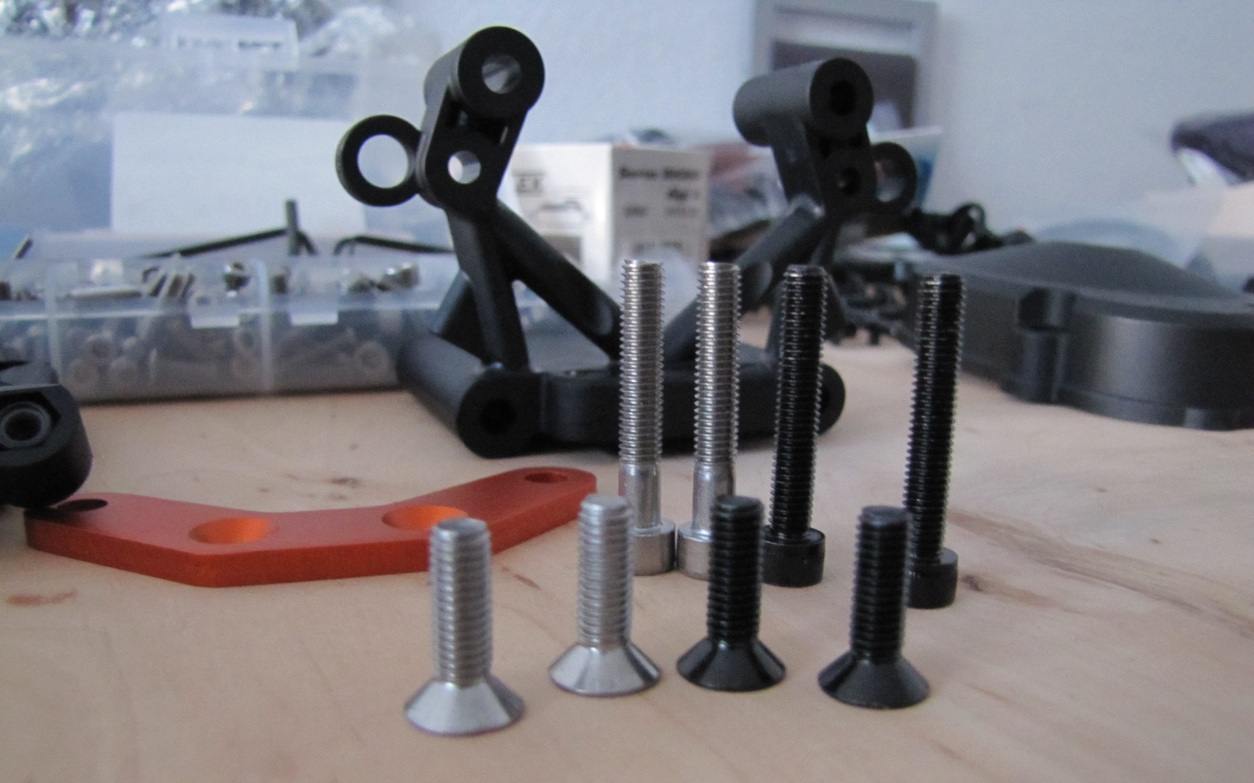

Später die Edelstahlschrauben gegen die mitgelieferten ausgetauscht (Am besten vergleichen, nicht damit die falsche Schraube genommen wird...) und gut is.

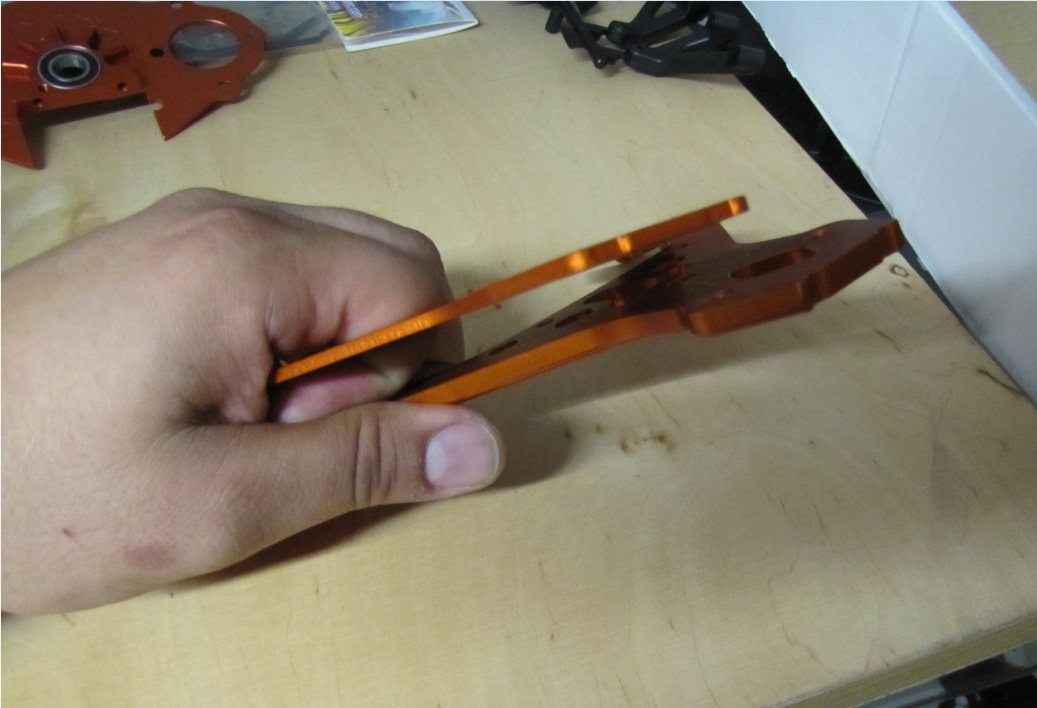

Naja so in allem war es Ok und muss leider aufhören da nun die Aluplatte fehlt... Hier werde ich von TR die HD Top Platte verwenden, da die org. etwas schwach ist....

Und dan gehts morgen weiter...
Hier noch ein paar Bilder! Have fun!

greetz mighty

So liebe Freunde nun gehts weiter was mein Baja 5B SS betrifft.
Vorne weg muss ich sagen das, dass heute ein harter Tag war für mich, da mir das Werkzeug was die Kugellager einpresst kaputt gegangen ist. Aber hierzu könnt ihr die Tatsache auf den Bildern sehen.. (Naja da man ja ein Bajaner ist, sollte man sich zu helfen wissen... was ich ja auch dann gemacht habe )

So nun zu meinem Bericht. Der zusammen Bau der Halterung und deren Stifte die dann duch die Pressscheibe gefixt werden, ging ohne Probleme. Man sollte aber nach dem Montieren achten das die Halterungen frei sind und nicht Blockieren! (Am besten mit dem Finger nach oben halten und loslasen) Der Bau der TR Platte ging ohne jegliche Probleme. Stück für stück ging ich nach der anleitung und mien Baja nahm langsam form an. Als ich an den Kugellagern ankam ging auch schon die Schrecksekunde los! Das Werkzeug was zum Pressen der Kugellager angeht hatte sich verabschiedet. Als ich die beiden Lager einpresste und sie dannach demontieren wollte, drehte sich die mutter in der Plastikplatte mit! Tja somit konnte ich das sch..... Einpress Werkzeug nicht mehr aus dem Kugellager entfehrnen... Nach hin und her beschloss ich das Teil durchzusägen was dann auch ging (ohen die Teuren Lager oder das Teil wo die Lager sind zu beschädigen). Im Anschluss Bastellte ich mir ein Einpress Werkzeug für die restlichen Lager selber und siehe da es klappte auch.

Nach dem das einbauen der Lager abgeschlossen war, wurden die beiden Teile mit der Halterung mittels Schrauben verbunden. Es ging ohne Probleme zu montieren. Naja als Tipp was die Kugelköpfe betrifft, ich habe diese mit nem leicht öligen Tuch gerieben damit diese besser in der Plastikfassung arbeiten.

Zum Kugelkopf mit der Zange einpressen war auch kein Thema. Also für die, die denken warum das Teil so schwergängig ist keine sorge, da muss man etwas mehr drücken und dann klappts. Als Tipp: Ich habe um die Zange etwas Klebeband rumgewickelt damit die Kugelköpfe kein macke bekommen. So nach und nach ging es richtung Final was die Front angeht, nach zusammen Bau und verbindung der Halterung für Rad und Dämpfer ist nun der nächste schritt die Lenkung und Spurstange zu montieren. Aber das dann am Freitag.

So nun lasse ich euch alleine mit den Bildern.

Bis zum nächsten Bericht

mighty

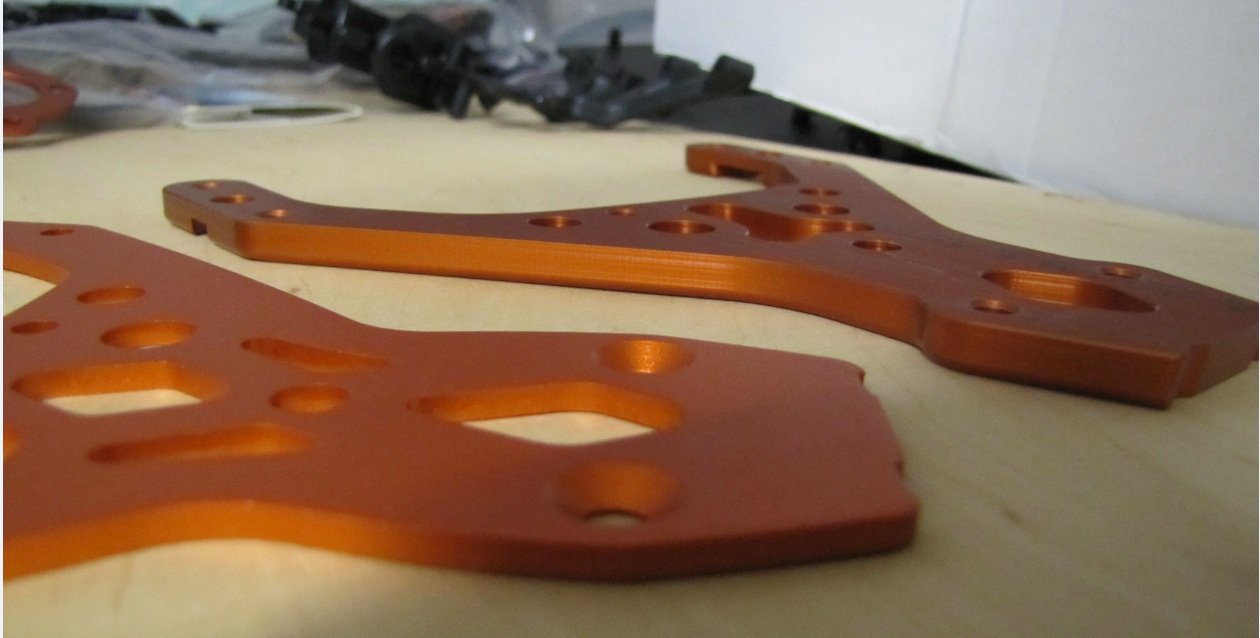

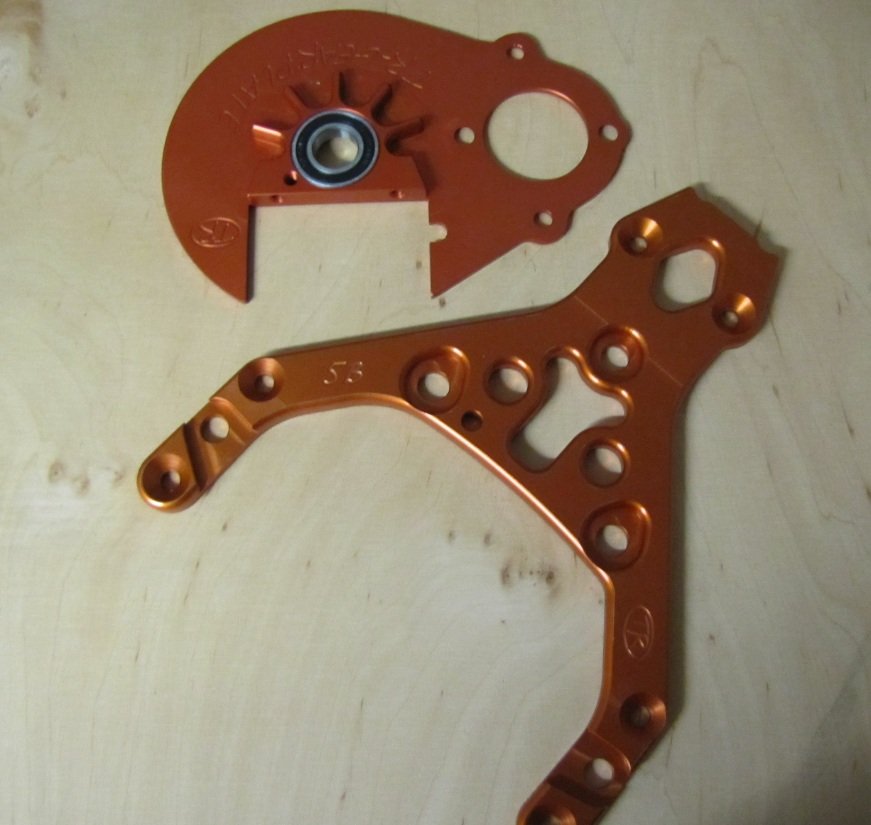

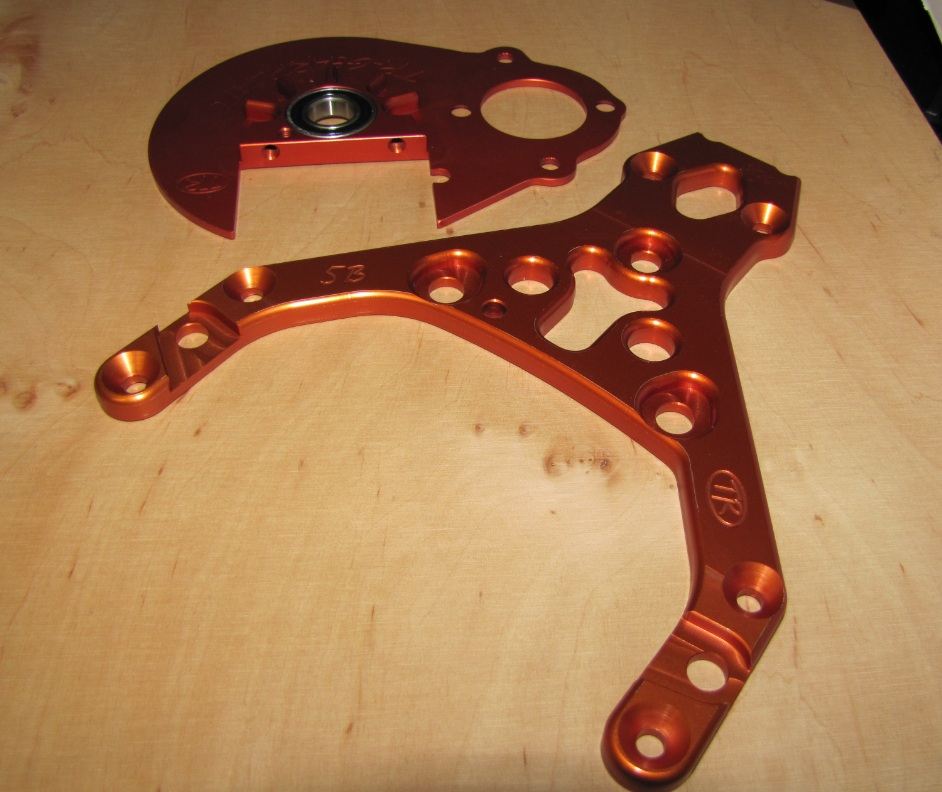

Hier meine neuen Teile die gegen die org. HPI teile ausgetauscht werden.

greetz mighty

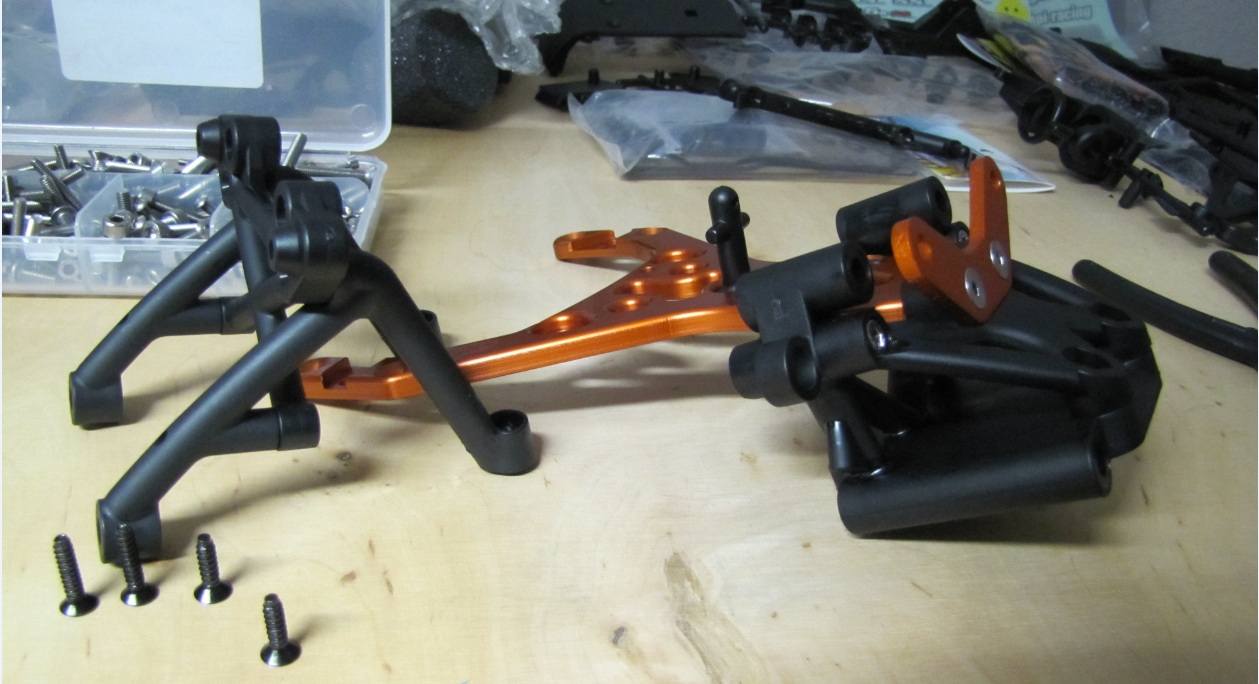

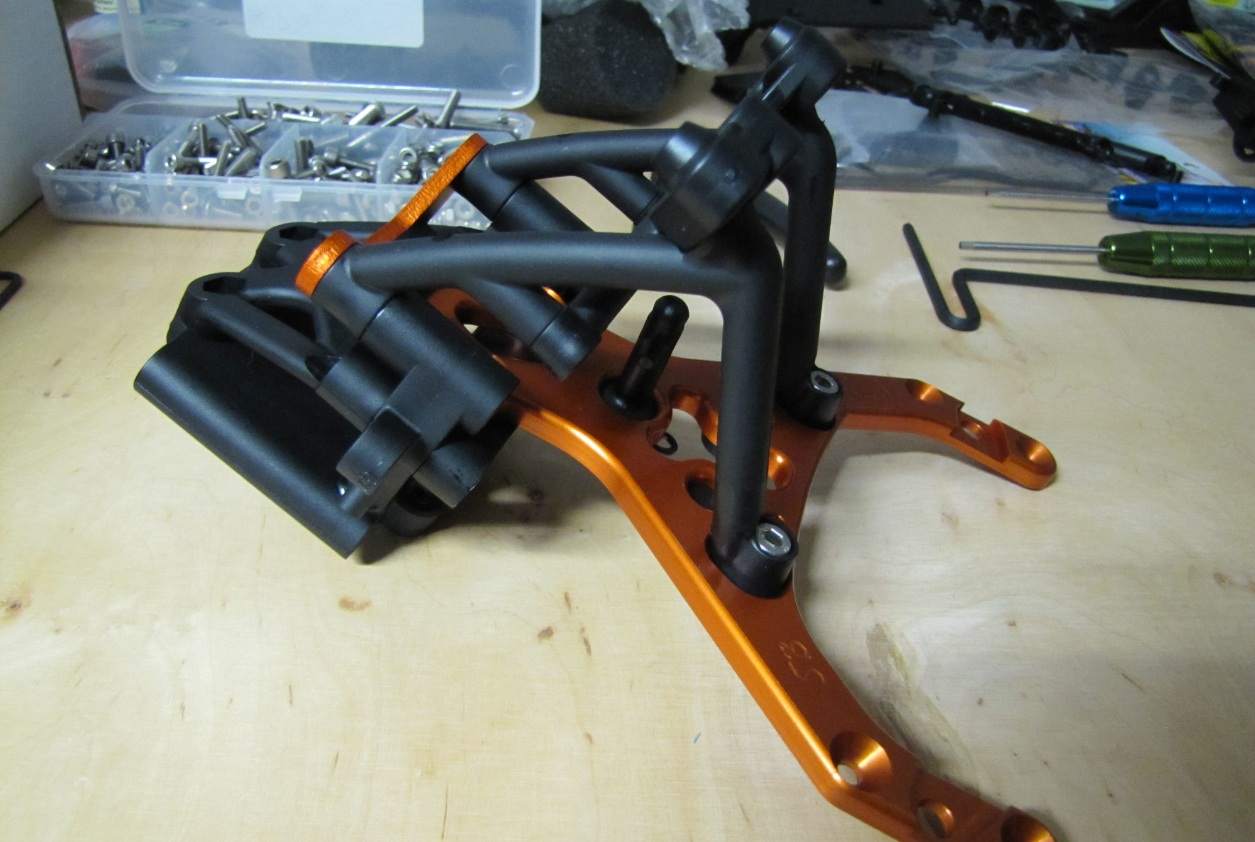

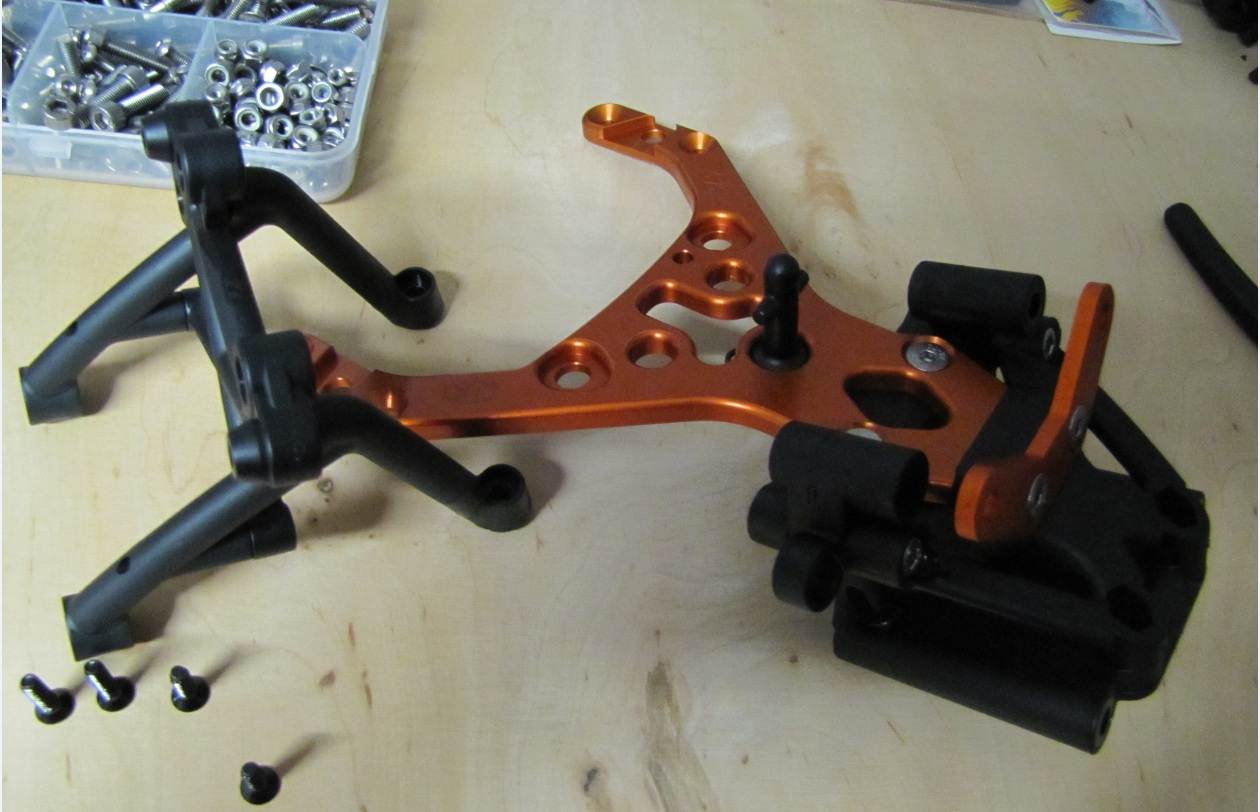

so und hier der zusammenbau der neuen Teile.

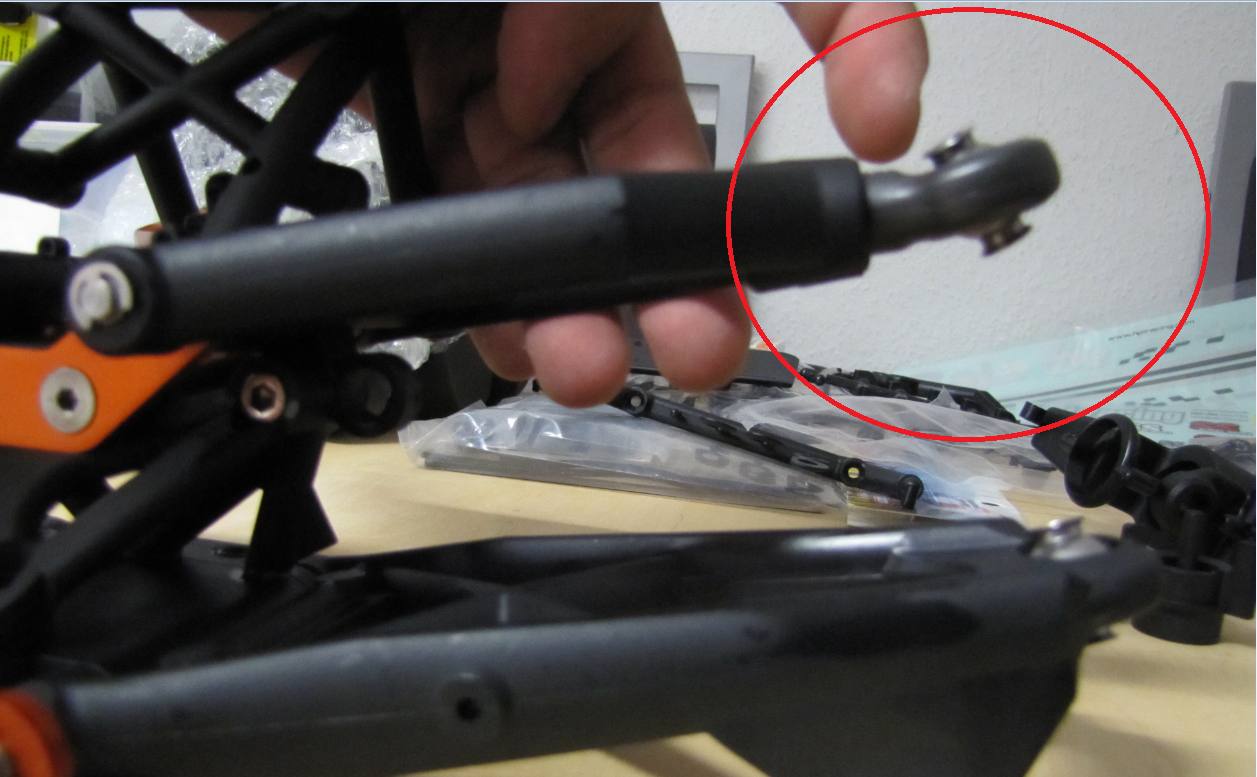

Achtet bei bild "zusammenbau5 die Richtung der Fassung, diese muss nach oben zeigen!"
gruss mighty

so hier sehe ich wieder das ich die schönste und netteste Frau der Welt habe!! Da bekommt der Baumeister was zu mampfeee

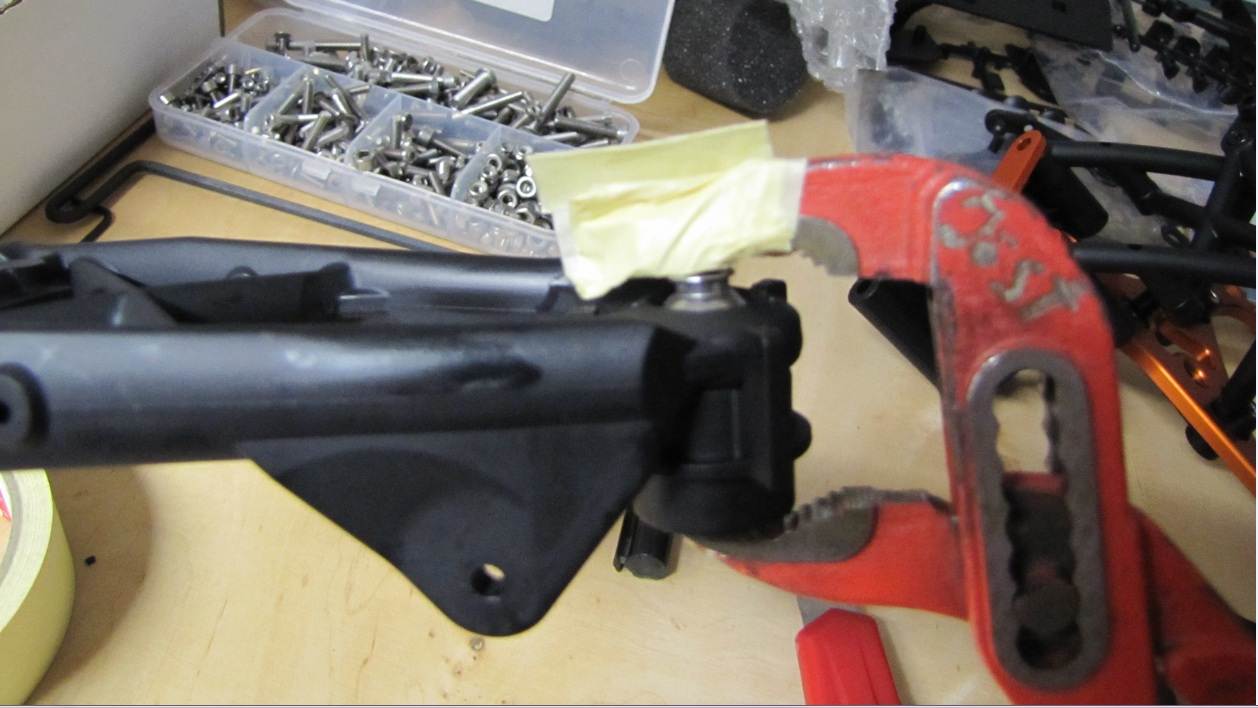

Tja und dann das was ich meinte mit Kugelköpfe einpressen mittels Rohrzange!



PS: Naja bis auf die Ränder von der Pizza wars OK.

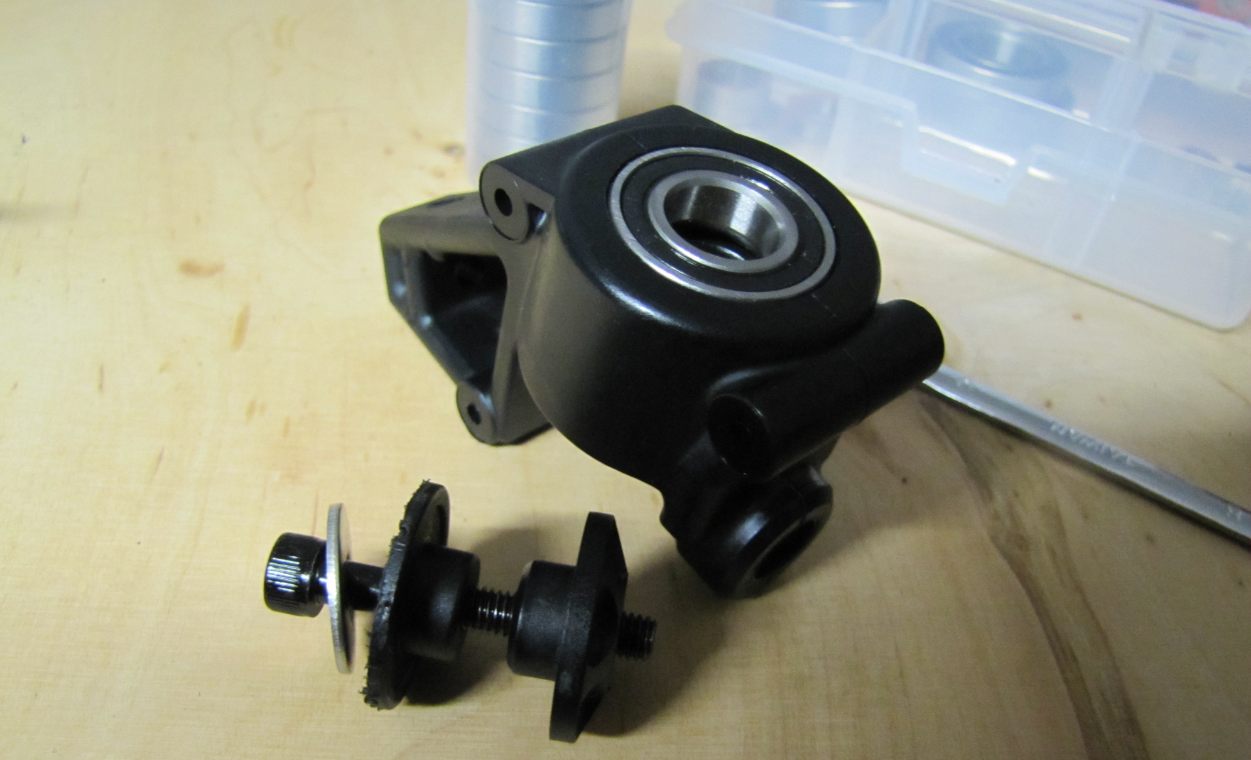

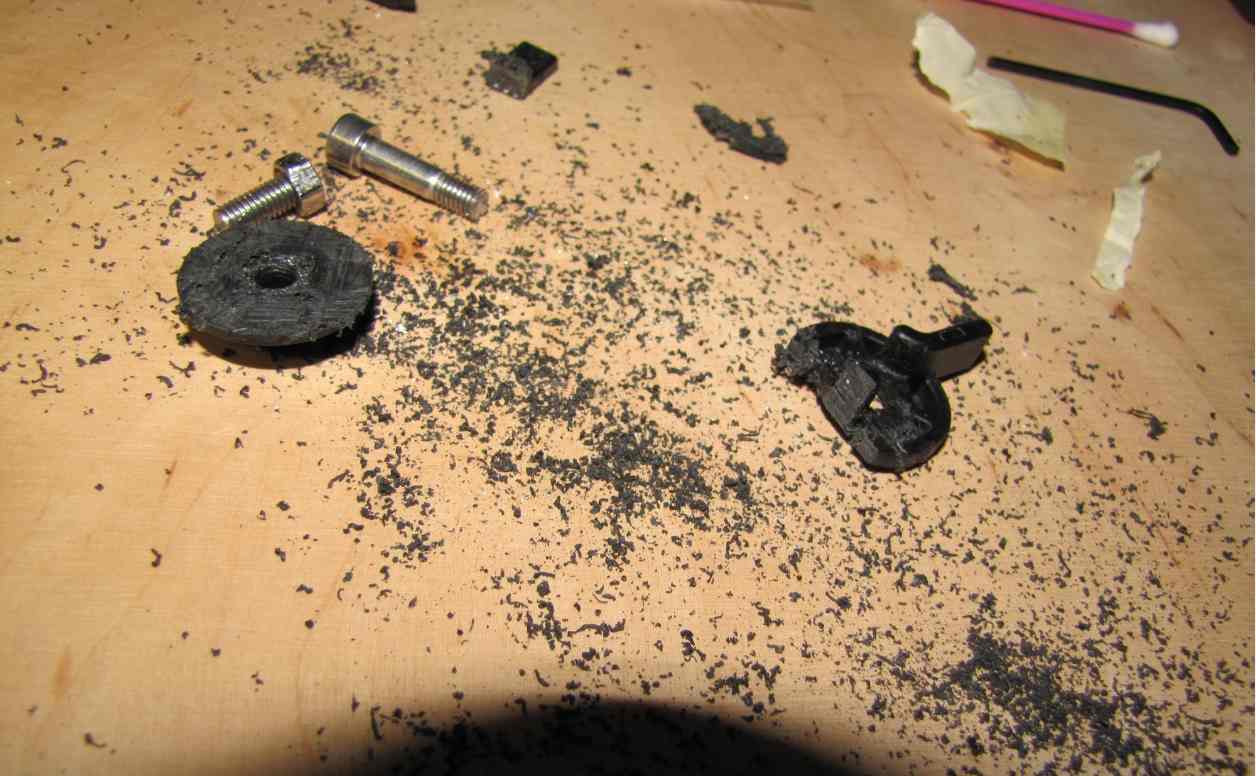

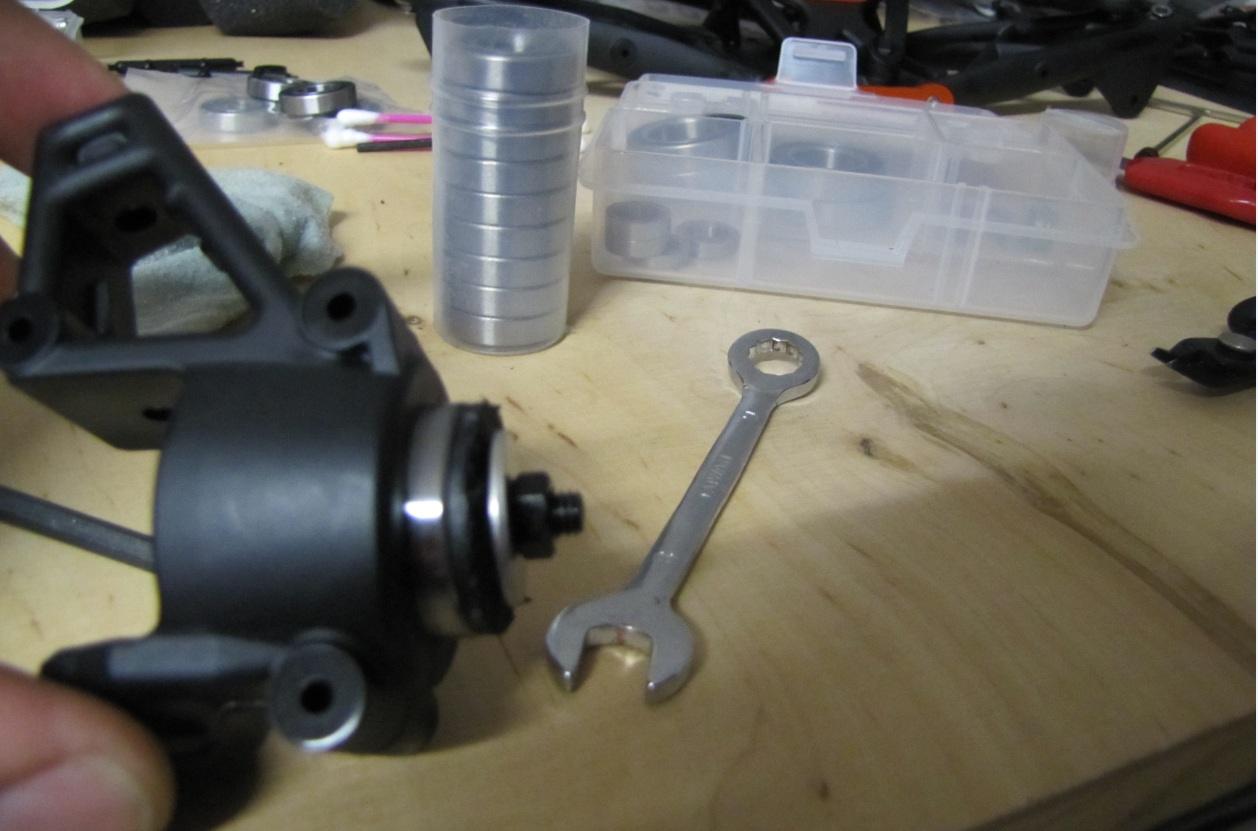

und hier der Horror wo mir das Teil zum einpressen der Lager kaputt ging. Aber für lösung war schnell gesorgt... Machte mir das Teil selber wie ihr im Bild sehen könnt.

gruss

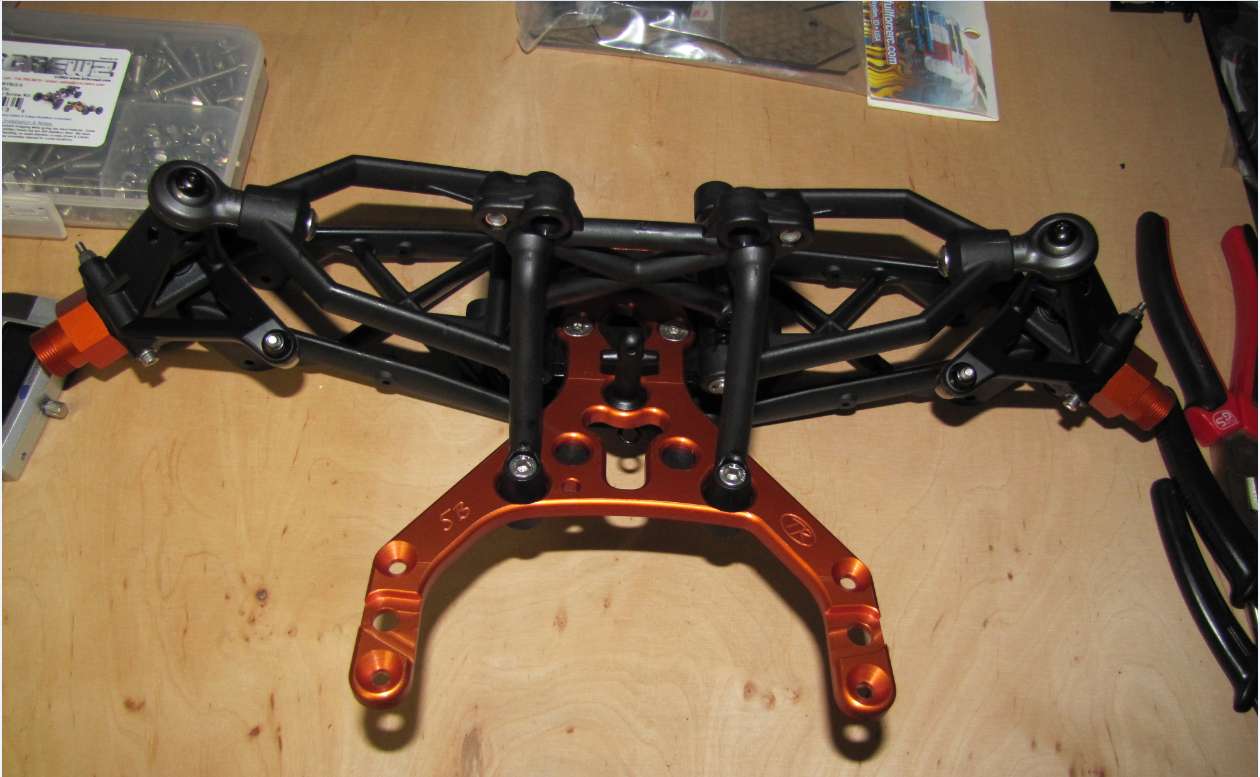

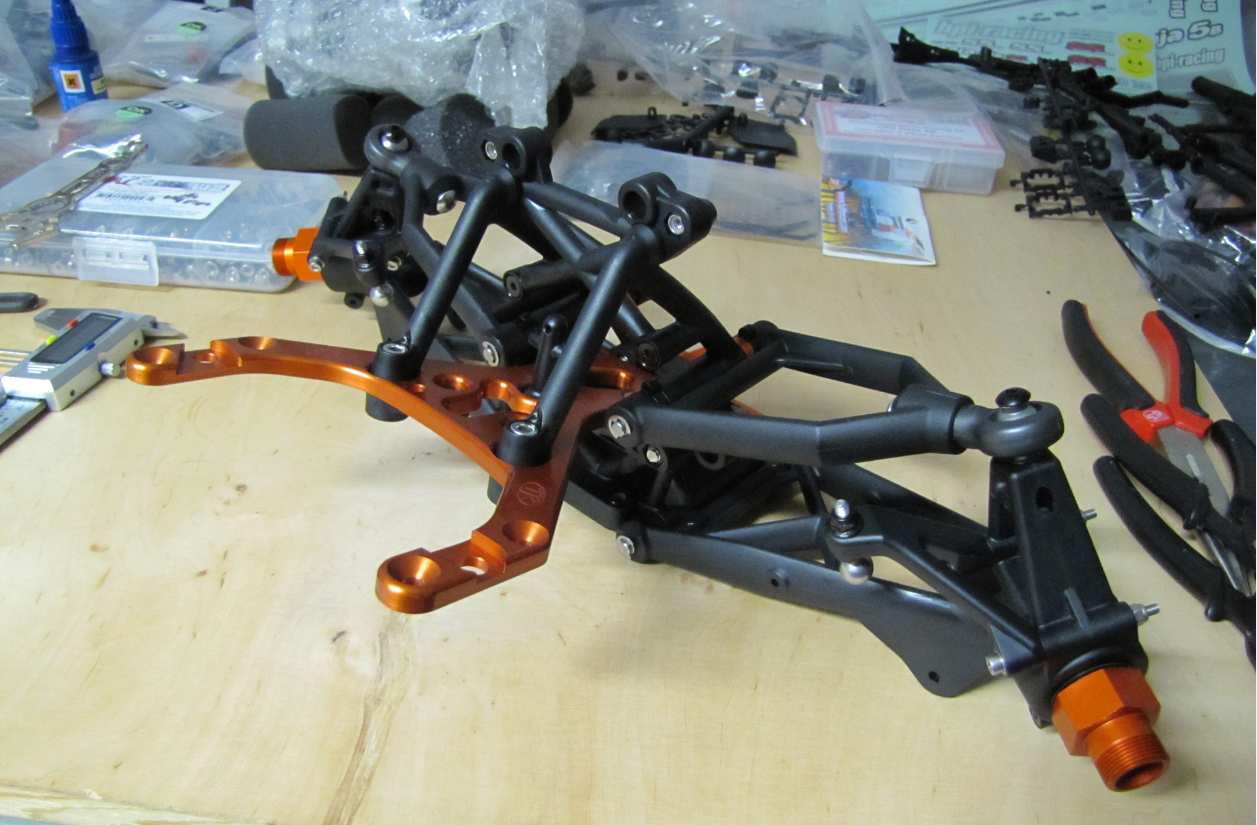

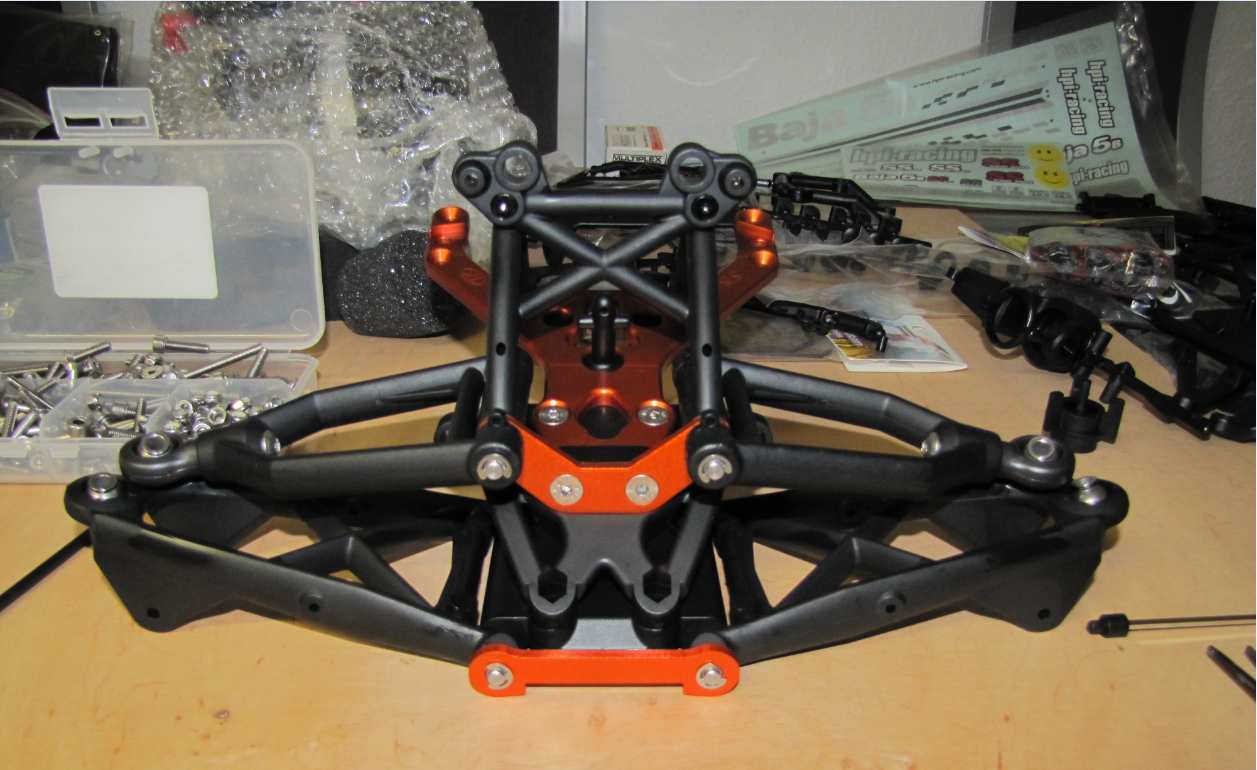

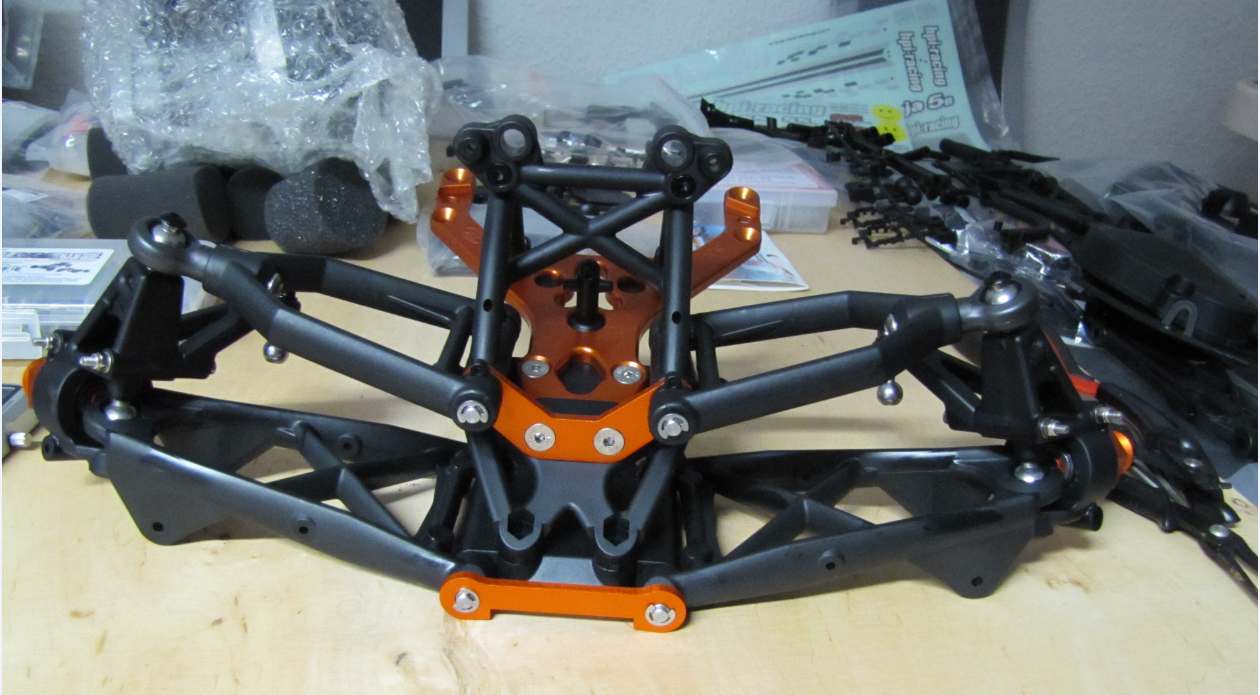

Tja und dann gins auch wieder richtung Ziel was den Heutigen Tag angeht!
Have fun!

gruss mighty82

damit ich weiter machen kann, und auch mal sehen will wie lange es dauert bis ein Teil von den USA kommt, habe ich gleich mal das Teil bestellt:
http://www.integy.com/st_prod.html?p_prodid=8185&p_catid=126 (darf ich solche Links hier reinbrigen?! wenn nein so bitte ich um entschuldigung und soll dann vom Mod. ggf. gelöscht werden)

greetz mighty82

Darfst du

Aber ich sprech aus eigener Erfahrung: Die Lenkung komplett aus Alu, das ist nicht gerade die beste Lösung. Aber sieht halt schick aus

Mater schrieb:Darfst du

Aber ich sprech aus eigener Erfahrung: Die Lenkung komplett aus Alu, das ist nicht gerade die beste Lösung. Aber sieht halt schick aus

Ok gut zu lesen, was kann da passieren oder welche Erfahrung hattest du? Wer hat generell solch ein System im einsatz? Würde mich freuen wenn ihr Berichten würdet..


mighty

So leute,
heute kann ich nicht am Baja weitermachen da mir ein paar Teile fehlen.
Daher habe ich die Zeit genutzt um folgende Teile neben meiner Liste zu Bestellen:
Vertigo Kugellager HA, TR Platte für Hinten, Zuendkerzenschutz Orange, Roof Top Integy Typ II in Orange sowie TGN Luftfilter.

Alu Lenkung von Integy Typ III habe ich aus den Staaten bestellt... bin mal gespannt wann die kommen.
gruß
mighty

Na das nenne ich mal Zeitplan!!
Habe gesehen das die Servohalterung von BLUR endlich im Lager ist und zack gleich gekauft!!!
Wenn nun die Alulenkung kommen würde, so kann ich weiter machen...

HI Mighty82,hört nix mehr von dir,und wie weit biste mit deim Baja?

HI Mighty82,hört nix mehr von dir,und wie weit biste mit deim Baja? vohalter von Blur ist da

Hi,
du aktuell kann ich nichts machen, da ich für ne Woche in Essen auf einer Schulung bin. Ab Samstag geht es weiter, denn! meine Teile sind heute eingetroffen wie meine Frau es mir mitgeteilt hatte.
Getriebe Gehäuse Integy
Roof Top Integy
Zündkerzenschutz Integy
Kupplungsglockenhalter Integy
TR H PLatte für hinten
und mein Servohalter von Blur ist da.

Kann leider keine Bilder machen, aber die folgen dann wenn ich wieder zu Huase bin.

To be continued on 23 Saturday....

greetz mighty82

wünsch dir jetzt schon mal viel spass beim Schrauben.
