Servosaver - Umbau auf FG Lenkung

Dann bohr ich zur Not das Loch einfach auf, dass passt dann so, danke

Setzt ihr beim Fräsen die Löcher für die Servos gleich?

Die Platte sitzt ja dann ungefähr so?

🖼 Bild nicht mehr verfügbar
Edit:
🖼 Bild nicht mehr verfügbar

Jo so sieht das dann aus.

Löcher für die Servos setzen ist kein Großes Problem.
Für Rhinos, richtig?

Ich werde zwar am Anfang nur ein Rhino fahren, aber wenn ihr die auch gleich für 2 Rhinos zusätzlich setzen könntet wäre das spitze! Oder überschneiden sich die Löcher dann?

Die Löcher für die Gasservos sind ja immer gleich, da wird es wurscht sein nehme ich an.

Gasservo ist relativ gleich ja.

Ich Kucke mal eben wegen Löcher. Muß auch vorne leicht ändern wegen der Aussparung das man die Servos rein kriegt.

Ich mach mal eben :-)

Hee leute genau das meine ich!

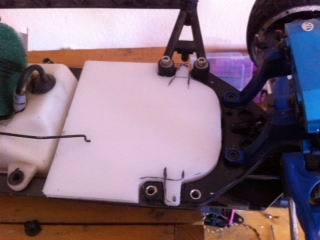

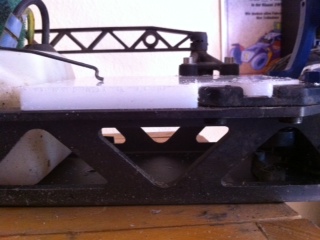

Und habe mir eine Platte erst einmal grob so angepasst

hatte ich auf seite 3 gezeigt aber hier nochmal

Basti altes Sparbrötchen...
Die POM Platte wird aber noch gegen was anständiges ersetzt oder?

Nomercy schrieb:Gasservo ist relativ gleich ja.

Ich Kucke mal eben wegen Löcher. Muß auch vorne leicht ändern wegen der Aussparung das man die Servos rein kriegt.

Ich mach mal eben :-)

Die Aussparung wegen dem Kabelknickschutz ist bei der Konstruktion eher zu vernachlässigen. Man bekommt das Servo ausreichend angekippt, um es einzusetzen.
Die Platte ist dünn genug das sich nichts verkanten muss.

Hehe, erst mal passe ich das ding komplett an und teste das ganze.

Wenn alles soweit funktioniert werde ich mal bei einem Kumpel anfragen der an eine kopier fräse kommt.

Wenn das alles nicht klappt kommt das ding ins farbbad und bekommt zartes rosa aber halten wird das Teil auf jedenfall.


Achso @Nomercy: An den vorderen zapfen müsst ihr die platte etwas absetzen sonst sitzt die platte schief.

Meine FG Lenkung ist gerade gekommen.

Gruss

Naja ich mach immer lieber Aussparungen. Weil wenn man Servos einsetzt die mit Plastidip oder Ähnlichen geschützt sind, weiß man das zu schätzen

So hier mal die Fertige Version mit 2,5er Bohrungen um M3 reinzuschneiden z.B. Es geht vom Platz her aus mit den ganzen Bohrungen

🖼 Bild nicht mehr verfügbar

Hmm bei 3mm ist nicht viel mit absetzen, da kann man nur die Topplate abfräßen oder die Addon wird Dicker.

Ok bei 3mm ist nicht viel fleisch mehr.

Also erst mal ohne Absatz fräsen und schauen wie sie sitzt oder hinten mit abstands hülsen hochsetzen?

Gruss

mac_user schrieb:Also erst mal ohne Absatz fräsen und schauen wie sie sitzt oder hinten mit abstands hülsen hochsetzen?

So hatte ich es vor.

@ lord: Perfekt so


Gruss

hj-racing schrieb:
Das absetzen sollte kein Problem da stellen denn muss halt dickeres Matewrial genommen werden.

Finde ich natürlich die sauberste lösung damit die platte ohne hülsen einfach direkt drauf gelegt wird.


Gruss

Lol jetzt hab ichs extra ausgenommen das es Tiefer sitzt in der Aussparung und Ihr Legts höher mit Abstandhalter.

Naja das muß jeder selbst entscheiden wie er bauen möchte, Möglichkeiten gibts viele.

Beim Absetzen muß man halt wissen wie Dick die Topplate ist und wie dick die Restdicke der Topplate ist an der RC Box.

Wenn man sich aber vor Augen Hält das bei einer 6mm Topplate diese RC-Box Ausfräßungen 3mm tiefer Liegen, dann müßte die Addon schon 6mm haben das man vorne auf 3mm Abstezen kann. Dann wirds ziemlich Dick.
Dann wohl besser die Topplate vorne 3mm Abnehmen und dann paßts.

Oder eben gleich die Addon nehmen die Oben drauf greift komplett, dann paßts ja wieder.
Dann braucht man Legendlich bei den Hinteren Befestigungen paar Scheiben oder Spacer.
