Servosaver - Umbau auf FG Lenkung

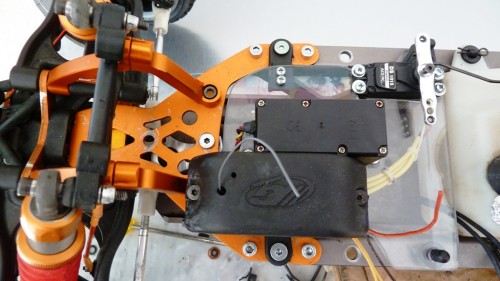

Mir gefällt die Lösung mit der AddOn Plate am Besten. Es reicht auch wenn sie 3mm dick ist, sie hat ja nichts zu halten. RC Boxen wie die hier vom Mugen sind ganz brauchbar. Ich hab eine von Harm und eine FG liegen, mal sehen welche von Beiden besser passt. Aber mit den 2 Schrauben finde ich jetzt nicht so kompliziert, wie oft macht man die Box auf? Einmal im Jahr? Als Akku passt das kleine Lipo was ich gepostet habe, überall hin. Das ist so klein und leicht, dass man es mit Klettband super fixieren kann.

🖼 Bild nicht mehr verfügbar

hj-racing schrieb:Die Addon-Platte ist für die Leute die schon eine Stabile Top verbaut haben, man kann auch serie drin lassen.

Sorry das ich so blöd Frage, aber dafür müsstet ihr die Platte noch ein wenig bearbeiten oder?

Bei der Fireknife Flame Plate mit 8mm Stärke dürfte eure Platte ja nur in den für die RC-Box vorgeschriebenen Vertiefungen befestigt werden. Sonst steht sie beim Rest ja über dem Chassis. Oder sehe ich das nicht richtig?
🖼 Bild nicht mehr verfügbar

Gruß
Helmchen

Nee die Platte kommt ja unter die Front Plate. Ich hab mir mal von Holger eine machen lassen. Werde dann hier berichten.

Die Platte kommt ja oben drauf auf die Topplate.
Natürlich könnte man sie auch Drunter setzen, auch kein Problem.die 3mm die die Topplate dann höher sitz, da sehe ich kein großes Problem.

Man muß halt beachten das die 2 Bolzen der RC-Box Befestigung durch 2 Schrauben ersetzt werden, da die Bolzen zu Kurz sind dann.
Wobei natürlich mit der Adon Platte ja die RC Box raus Fliegt und da die Platte ja eh mehrfach verschraubt ist, können diese Bolzen Ersatzlos entfallen.

In der vorderen Lasche die 2 Löcher neben der Mittigen Bohrung werden dann mit der Topplate verschraubt für die Stabilität. (Müssen in die Topplate 2 Gewinde gesetzt werden oder 2 Durchgangsschrauben).

In die Mittlere Bohrung kommt dann die Schraube/Bolzen die den Servosaver hält. Ginge bei der Firenive genau durch die Ausfräßung z.B.
Wenn man die Platte drunter setzt ist das natürlich egal.

Gruß
Manfred

Nomercy schrieb:Natürlich könnte man sie auch Drunter setzen, auch kein Problem.die 3mm die die Topplate dann höher sitz, da sehe ich kein großes Problem.

Dann würde ja die ganze Front, Dämpferbefestigung etc. nicht mehr passen...

Nur eine Anmerkung / Hirnfurz :

Wäre es nicht besser die große Aussparung für die Lenkservos pro Seite um 5 - 10 mm zu verkleinern und nur 2 "Arme/Zweige" nach vorne zur Befestigung führen?

Ebenfalls könnte man dann die Löcher für den Überrollbügel vorne ausfräsen, der sitzt ja sonst auch wesentlich höher.

Ich denke das die 4 normalen RC-Box-Befestigungen locker ausreichen würden um Stabilität zu gewährleisten.

Wenn man ein komplettes Aluauto hat, muß man sie oben drauf setzen.
Wenn vorne der Plaste Support verbaut ist, sind die 3mm kein Problem.

In die Befestigung der Servobox reinzugreifen geht bei Stabilen Topplates nicht, weil dann die Höhe vorne nicht mehr paßt, das ginge nur mit Serien-Topplate. Und mal Ehrlich: Wer fährt noch mit Serien Topplate?

Machbar wäre es natürlich schon, wenns einer unbedingt haben will, schmeiß ichs CAD an

Die Addon ist halt aus der Großen Toplate entstanden und sie sollte halt auch schon ne gewisse Steifigkeit haben umd die Kräfte der Servos aufzunehmen.

Nomercy schrieb:weil dann die Höhe vorne nicht mehr paßt

Du meinst dann damit die Befestigung für den Servosaver?

Nicht der Servosaver sondern du mußt ja vorne entweder unter oder Ober die Topplate weil die Saverposition ja auf Höhe der Ausfräßung liegt.
Wenn du in die Vertiefungen gehst, liegt die Fluch ja dann vorne genau mittig an der Platte

Dann haben wir uns schon verstanden, genau das meinte ich.

Ich könnte ja auch einfach die TR oder Fireknife-Platte an den benötigten Stellen "abfräsen", sodass eure Platte nicht die kompletten 8mm höher liegt.

Das ginge natürlich, wenn die Top an der Stelle auf Höhe der Ausfräßungen der RC-Box gebracht wird, dann klappt das.

An etwas in dieser Richtung dachte ich:

Moment ich werf mal eben das Programm an, gib mir paar Minuten

So extra für Dich, meintest du sowas?

🖼 Bild nicht mehr verfügbar

Nicht übel!

Das mittlere Loch bei deinem Entwurf wäre ja das Loch für den Überrollbügel, richtig? Könnte man das auch noch weglassen oder wird es dann zu instabil?

Nun man könnte es weg lassen, aber bedingt durch die Dicke der Platte wäre das nicht gut für die Hintere Ebende der Servobefestigung.

Man könnte natürlich das Loch größer ausnehmen das der Bügel durch paßt und dann daneben ne neue Bohrung setzen zum verschrauben.
Müßte halt dann mit durchs Chassis gebohrt werden, da hier ja noch kein Loch ist. Oder eben gleich Gewinde ins Chassis schneiden.
