Lipo Frage

Sooooo, ich reiss das thema hier wieder hoch.
Ausgangslage:

Ultramat 16s
Turnigy Lipo 5s
Balancerstecker

Problem:

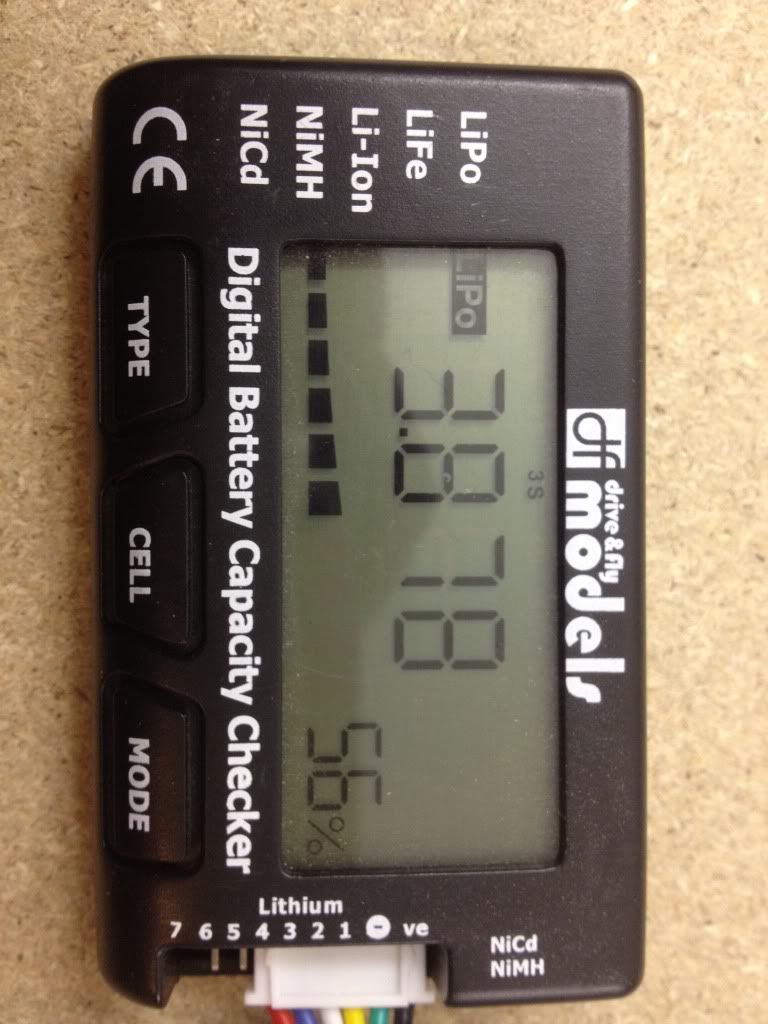

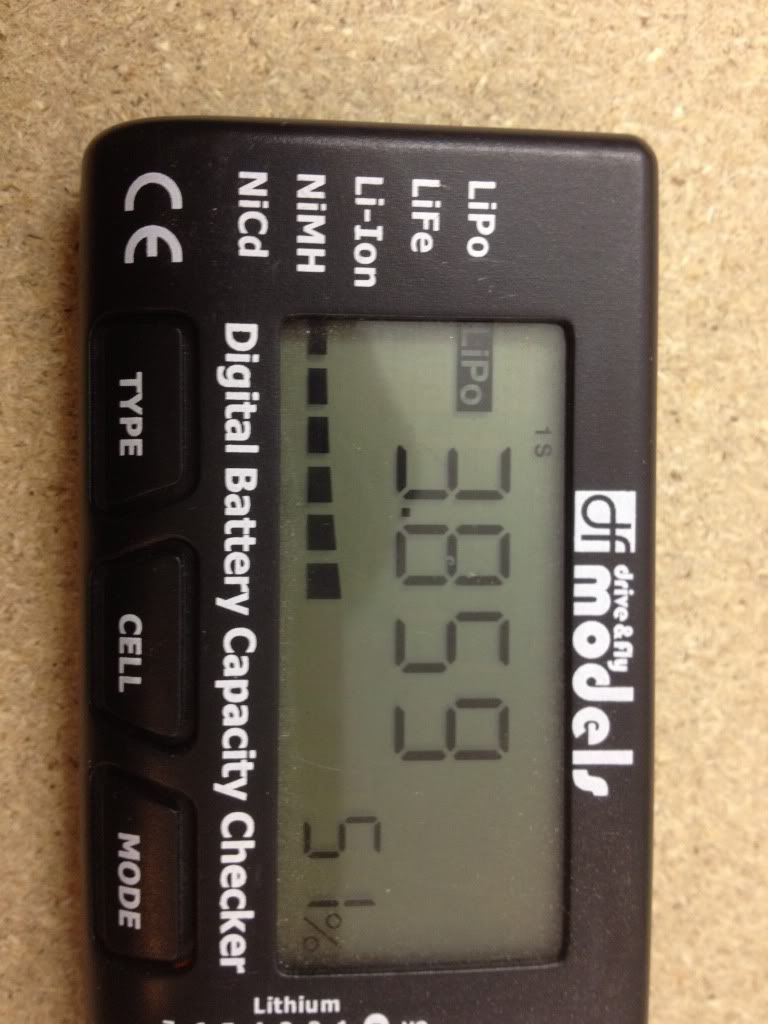

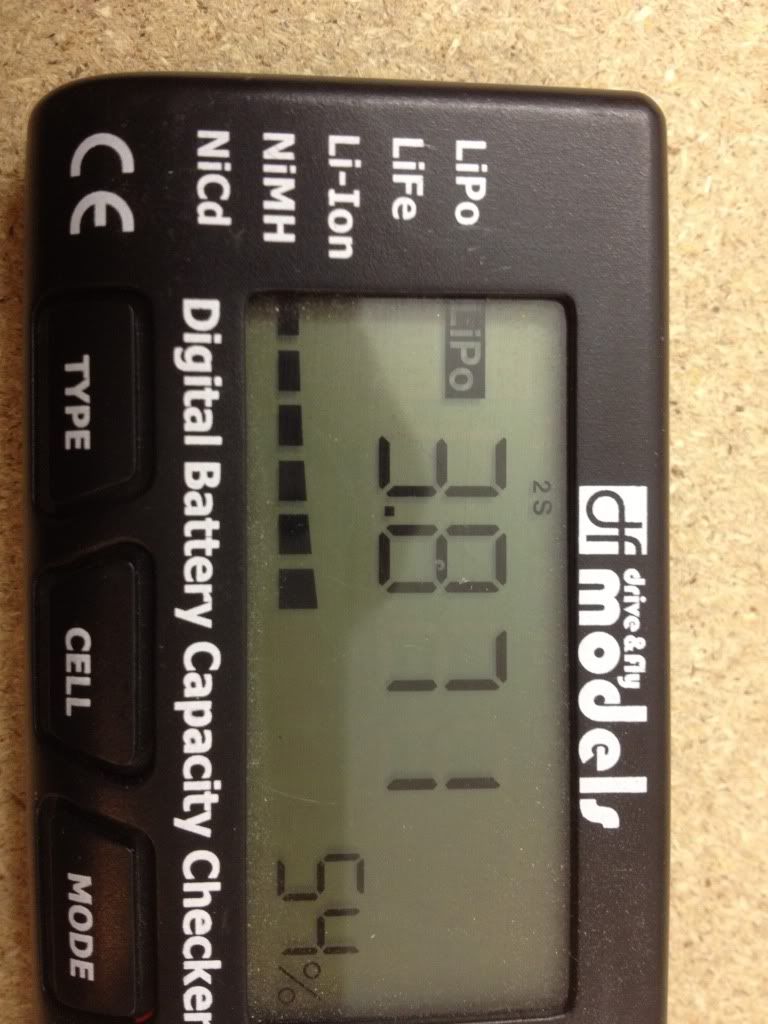

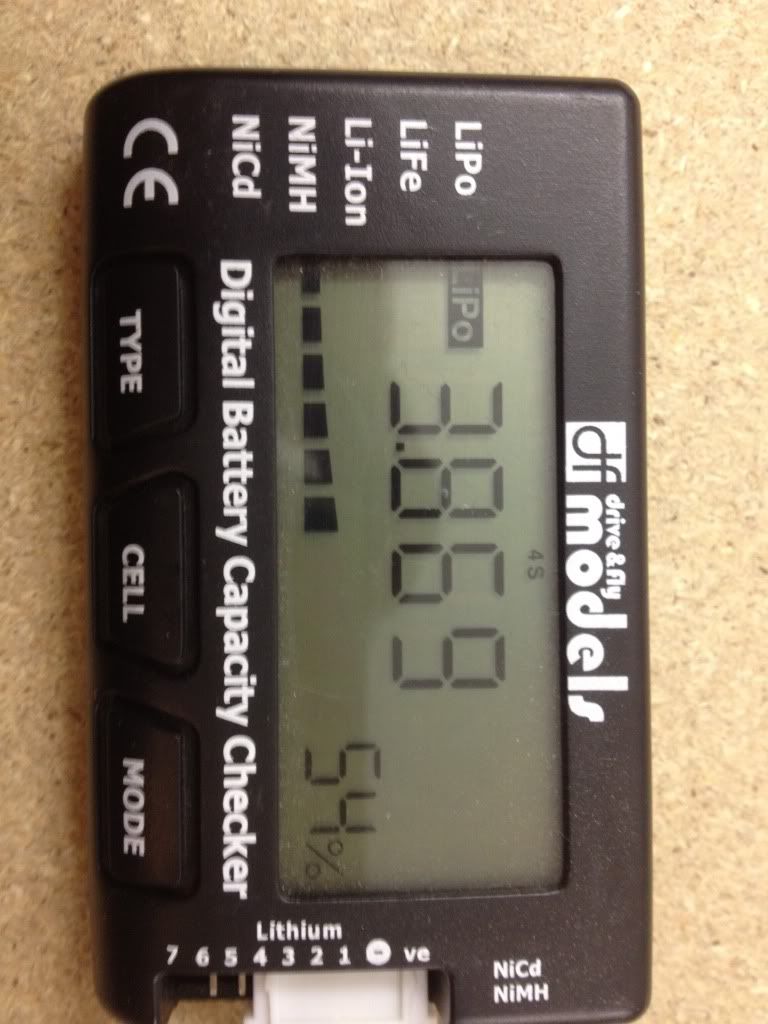

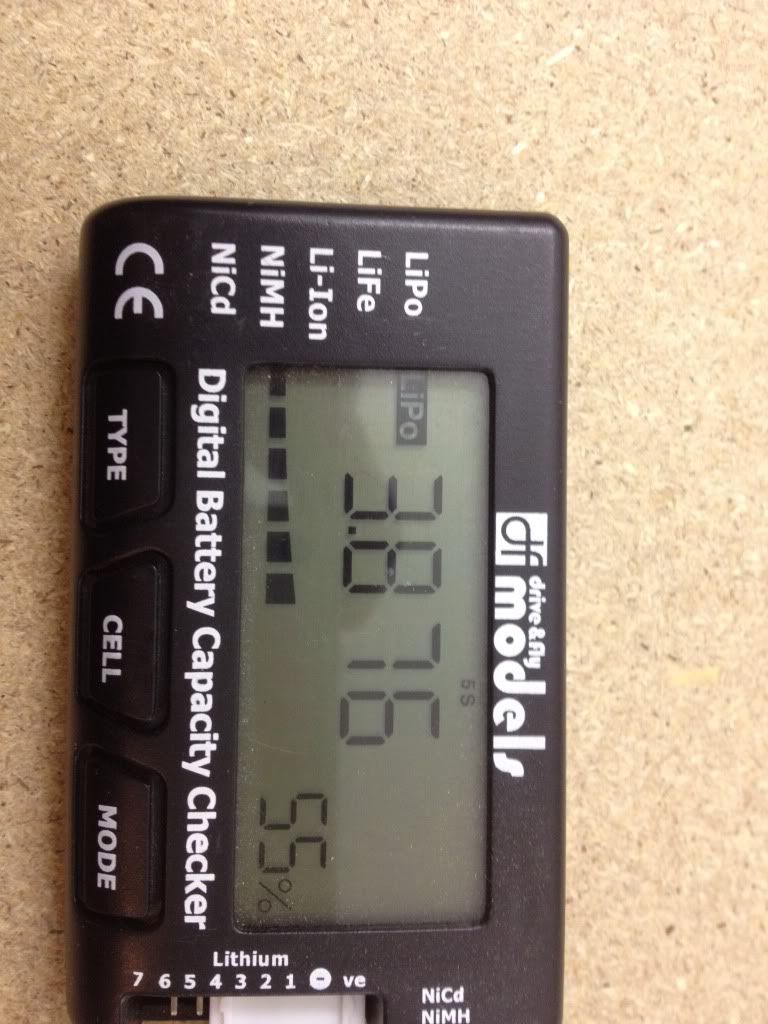

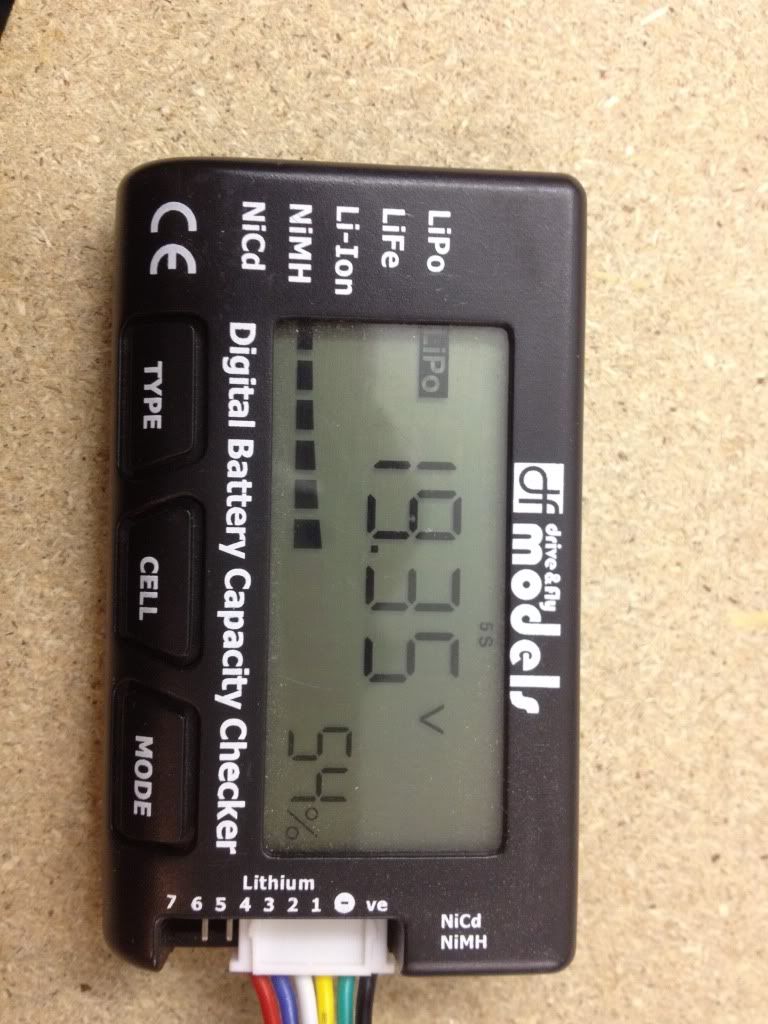

Wenn ich die Lipos mit nem Lipochecker prüfe hat jeder Lipo / Zelle über 3,8 V und im Totalen über 19v
Wenn ich mit den Einstellungen vom Ladegerät , Lipo Manuel 5,0 Amp / 5000mah max 4.2 Volt/Zelle
den Lipo mit Balancer anschliesse kommt kurz nach dem Start des Ladevorgangs der Fehler von Unterspannung mit 18,irgendetwas Volt auf dem Lipo.....

Ich verstehe nicht wieso? Klar der Lipochecker ist nicht 100% genau aber beim laden ohne Balancer Stecker beginnt er gleich bei 19,schlagmichtot Volt und läd dann munter weiter...

Was meint Ihr? Falsche Einstellungen am Lader oder sonstige Hinweise?

Um vom Turnigy-Anschluss(XHR?) auf EHR zu kommen, musst du ja einen Adapter nehmen. Hast du so ein Adapterboard oder nur ein Kabel?
Hast du das mal selber durchgemessen, nicht dass da irgendwo irgendwie was verloren geht? Bin kein Elektriker, aber ne kalte Lötstelle sollte mit erhöhtem Widerstand ja weniger Spannung rauswerfen, oder vertue ich mich da?


Wenn du jetzt kein Adapterkabel hast, dann geh bitte in eine Ecke und schäm dich dafür, dass du keine Betriebsanleitung gelesen hast und dann geh auf Ebay und kauf dir grad so ne Platine

Und ich hoffe einfach mal, dass Graupner auch beim 16s weiterhin ihr eigenes System verbaut hat, ansonsten blamier ich mich hier total

Ne also da ist ein Kabel Plus Adapter Platte mitgeliefert worden.

Das ganze wird ja auch erkannt.

Ne kalte Lötstelle.... warum wird mir dann vom Lipochecker nen ganz anderer Wert angezeigt?

Ich verstehs nicht, höchstens der Balancer Stecker ist hinüber

Und am Ladegerät bist du im Balancermodus und hast als LiPo 5S eingestellt? Die Meldung habe ich nur, wenn ich mal vergessen habe umzustellen.

Mmmmh, Balancermodus? Hab ein Graupner 16S, das einzige was ich da einstellen kann ist Lipo Manuel, das Gerät erkennt automatisch ob ein Balancer angeschlossen ist oder nicht....

Frag mich jetzt, ob ich die Lipos halt einfach mal lade mit 5.0 Ampere und schaue was passiert und zwischendurch immer wiedermal mit dem Lipochecker anschauen....

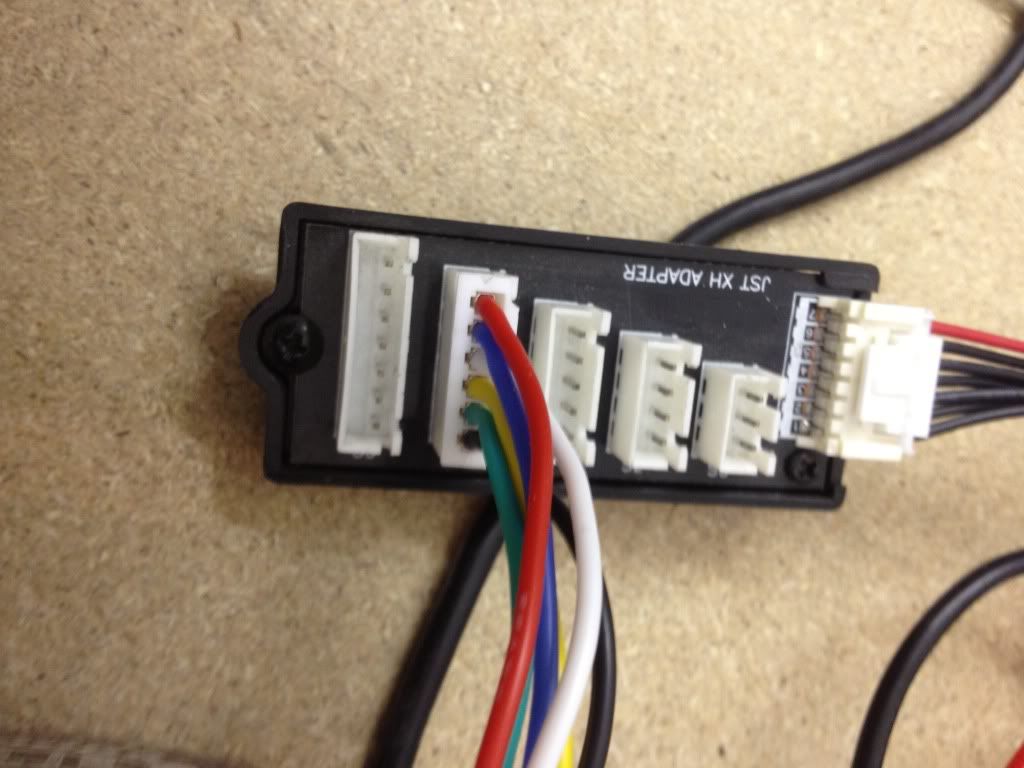

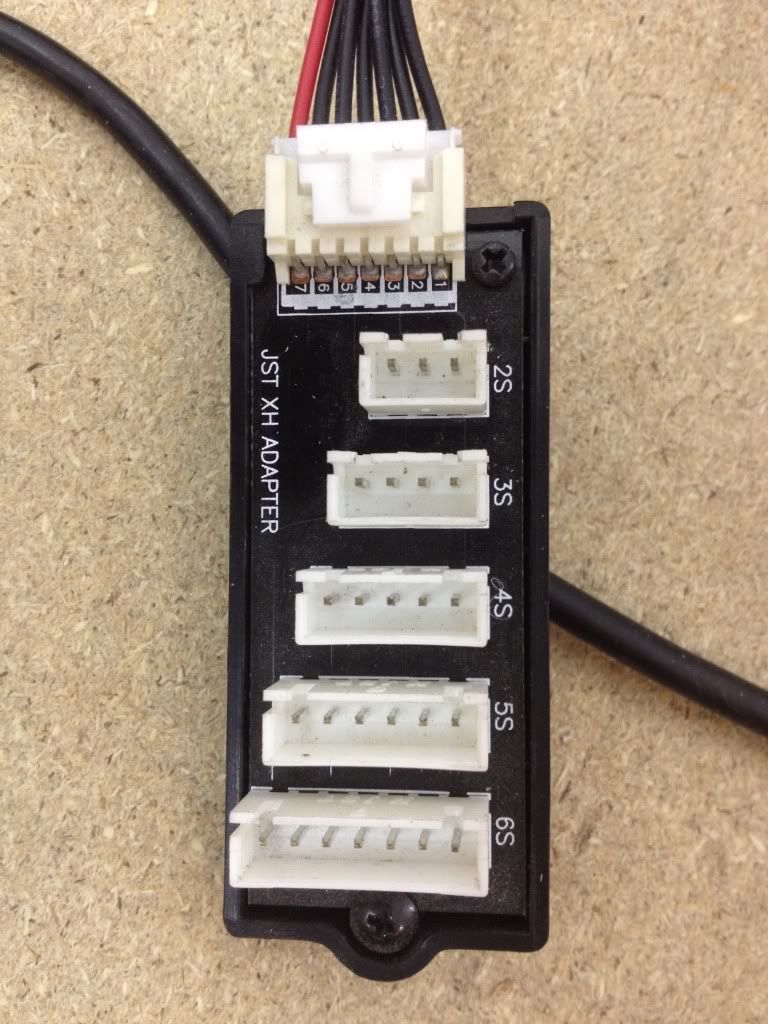

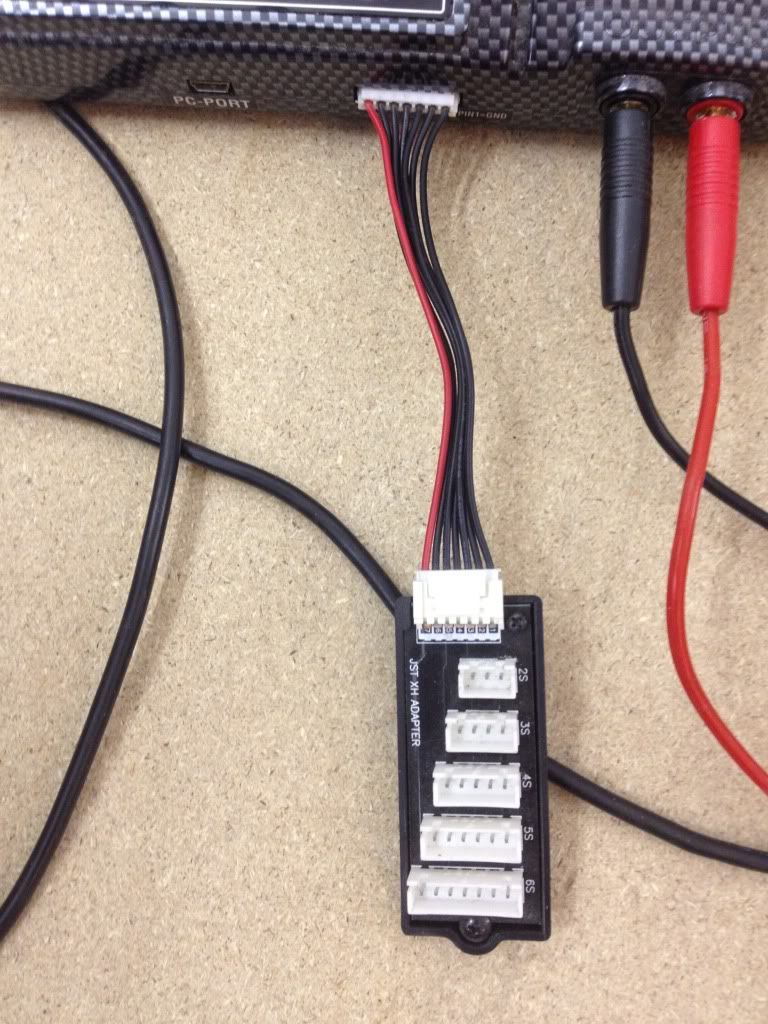

Ok, hab mir mal das Handbuch angeguckt. Graupner hat wie immer EHR Balanceranschlüsse verbaut, Turnigy verbaut aber JST-XH. Nutzt du die Adapterplatine für JST-XH? Laut ein paar Fotos scheint die ja dabei zu sein.

Probier mal den Lipochecker an das Kabel anzustecken, was aus der Platine rausgeht. Wär jetzt so meine einzige Idee.

Seite 16 im Handbuch. Anzahl der Zellen einstellen und auch das richtige Programm auswählen - Balancermodus.

Und steckt der Stecker im Richtigen Anschluss im Board?

Mach doch mal Fotos

Jo ist soweit alles richtig eingesteckt.

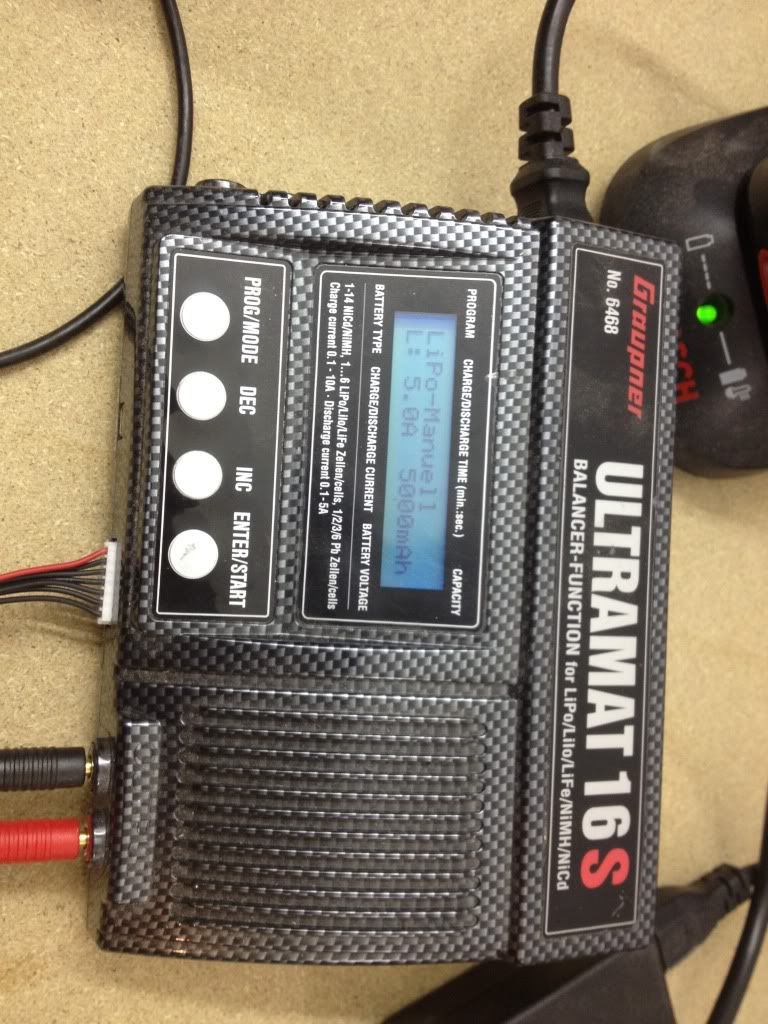

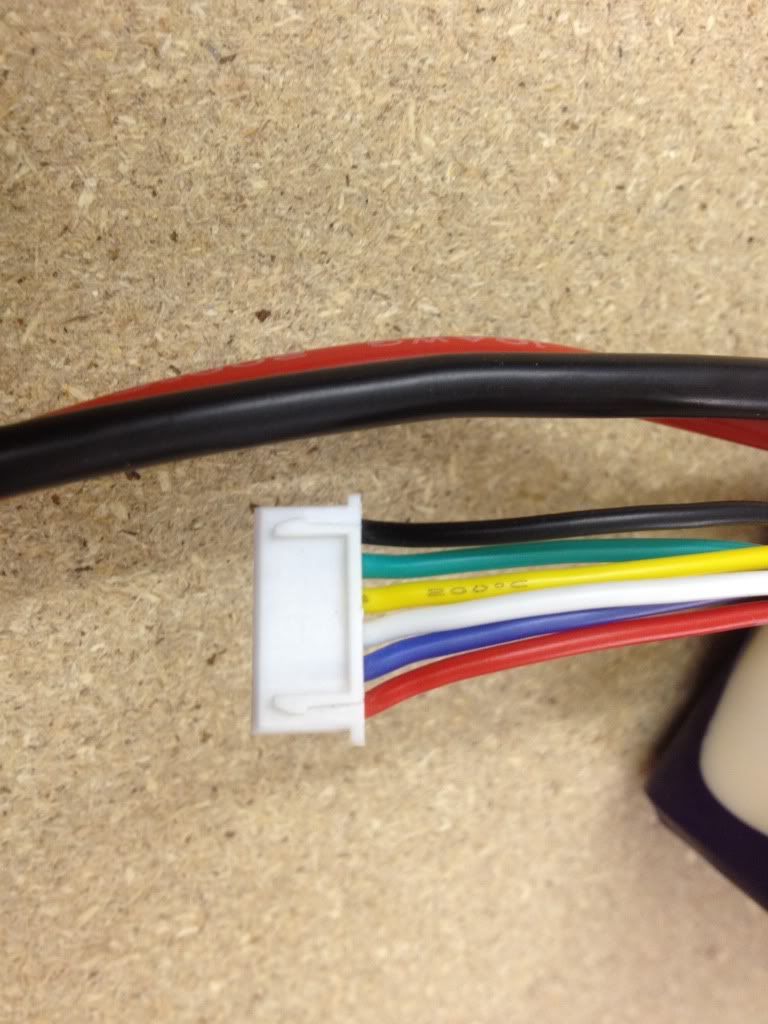

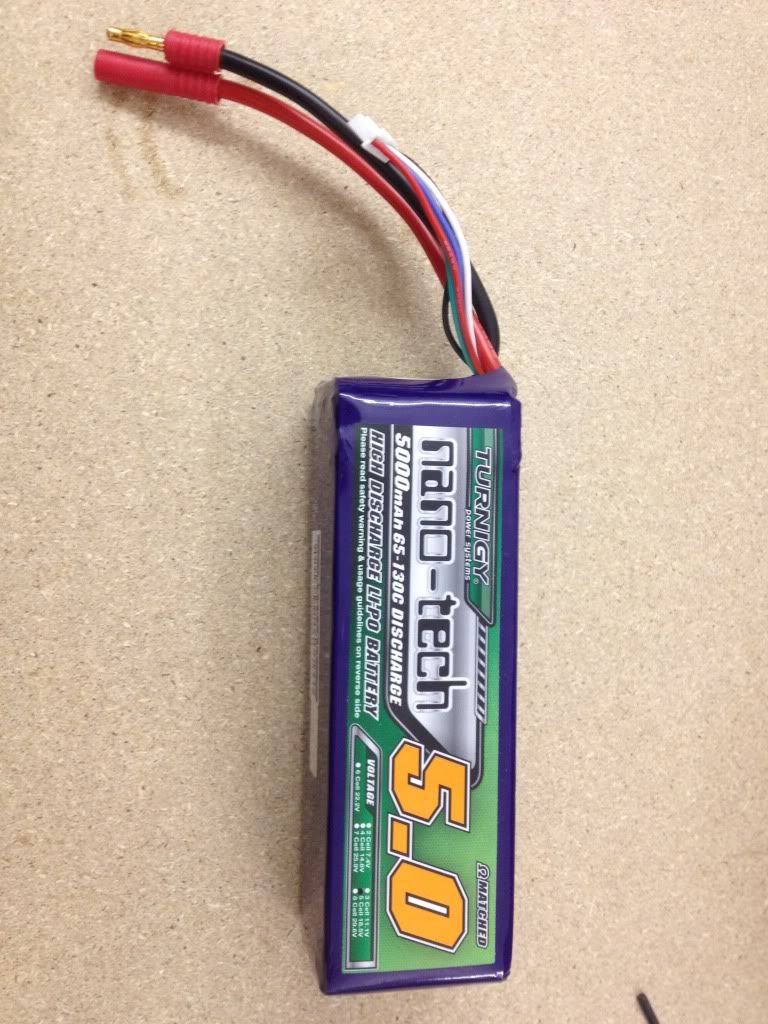

Hab hier mal ein paar Fotos, vielleicht könnt ihr damit was anfangen.

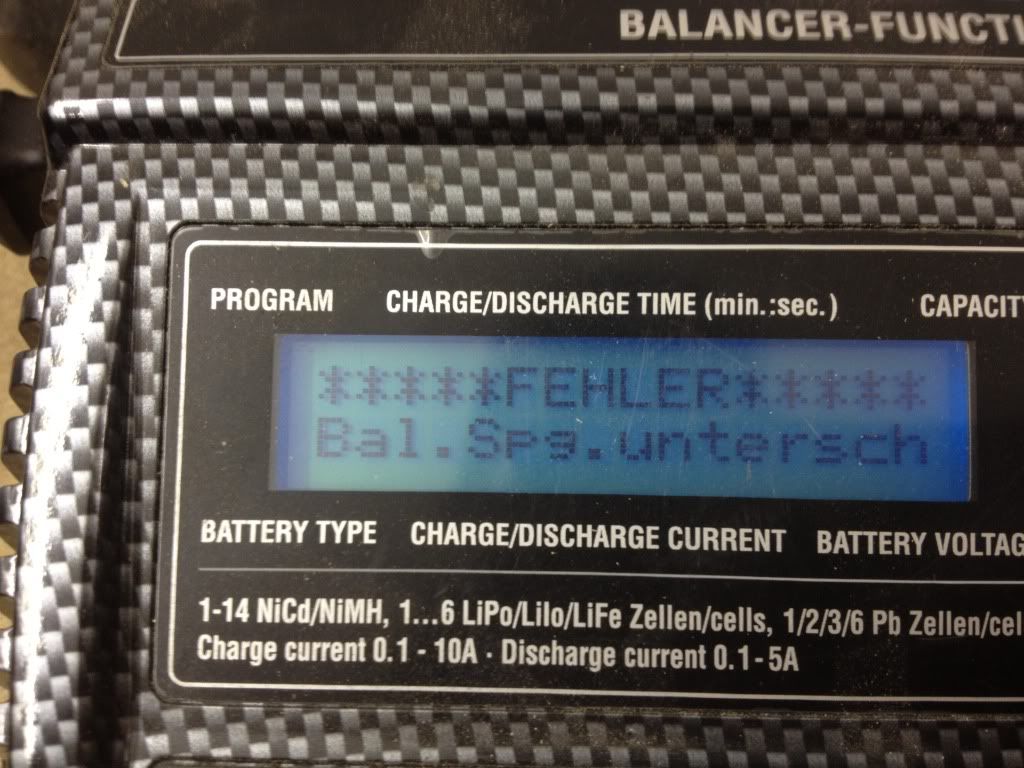

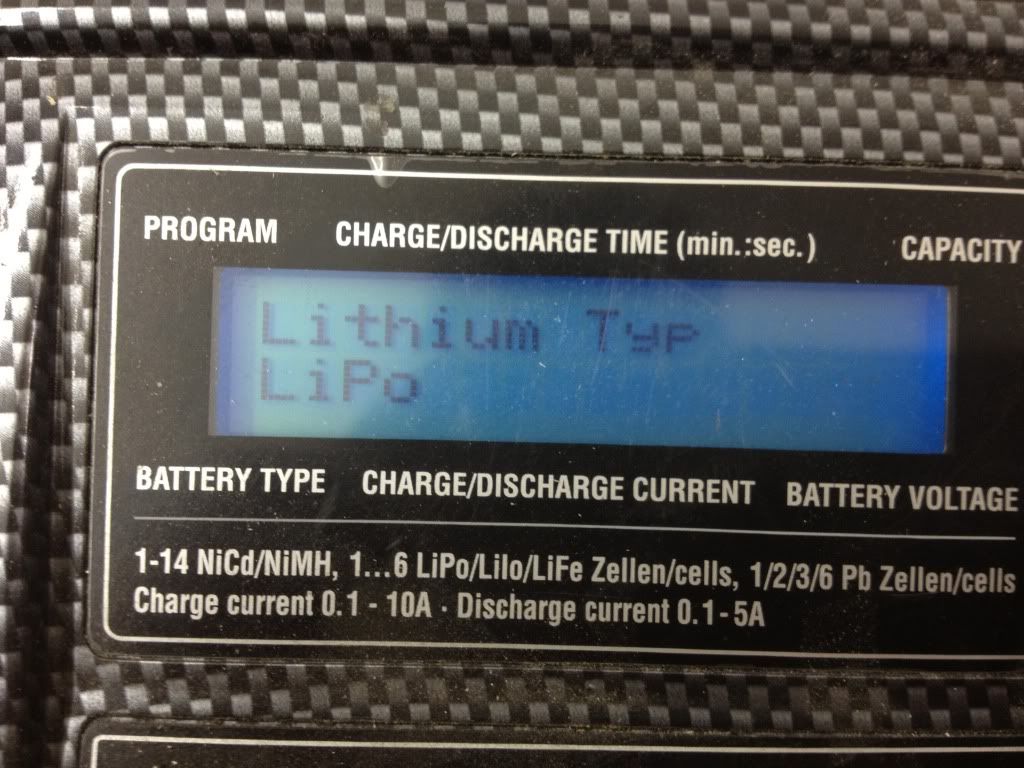

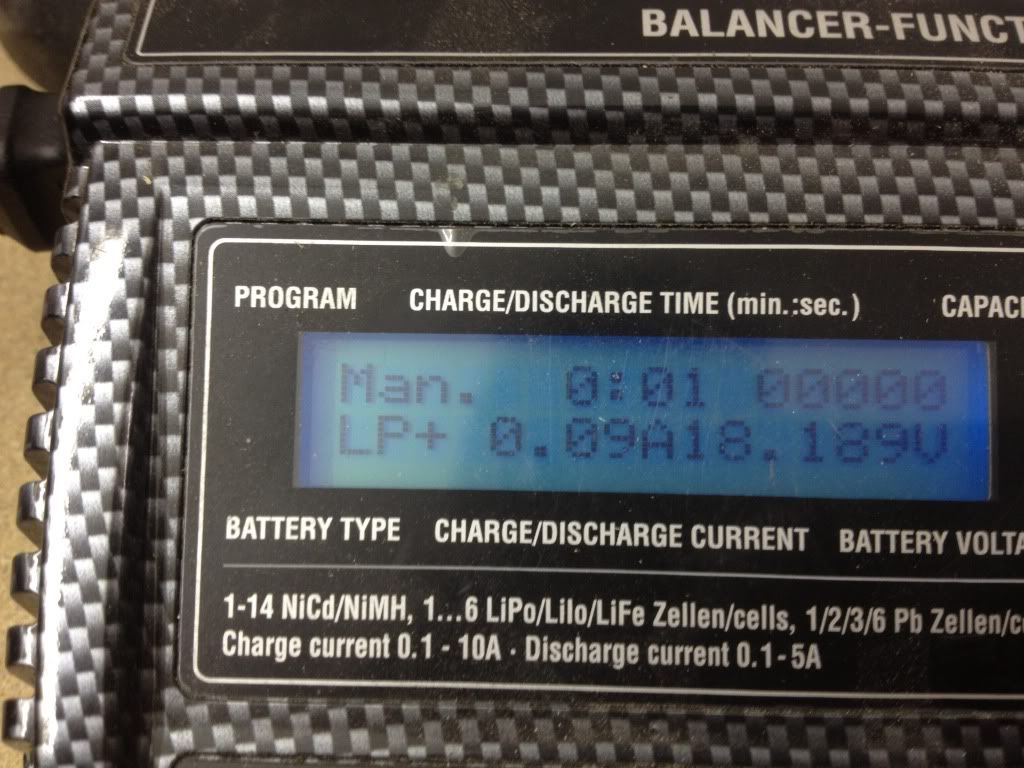

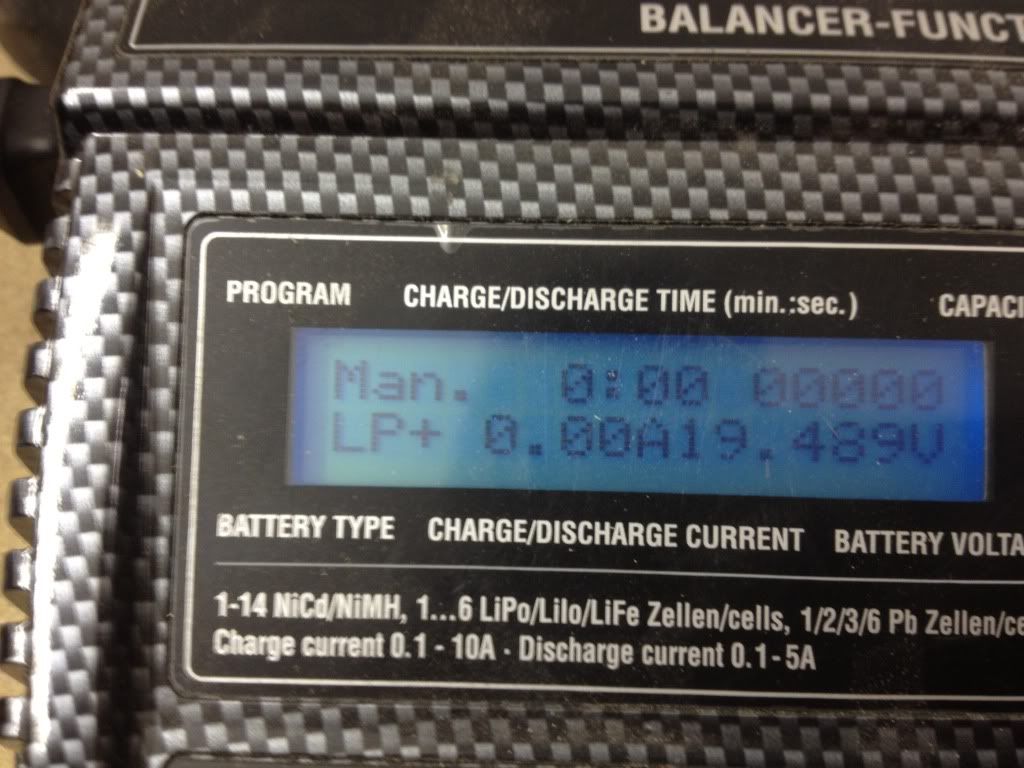

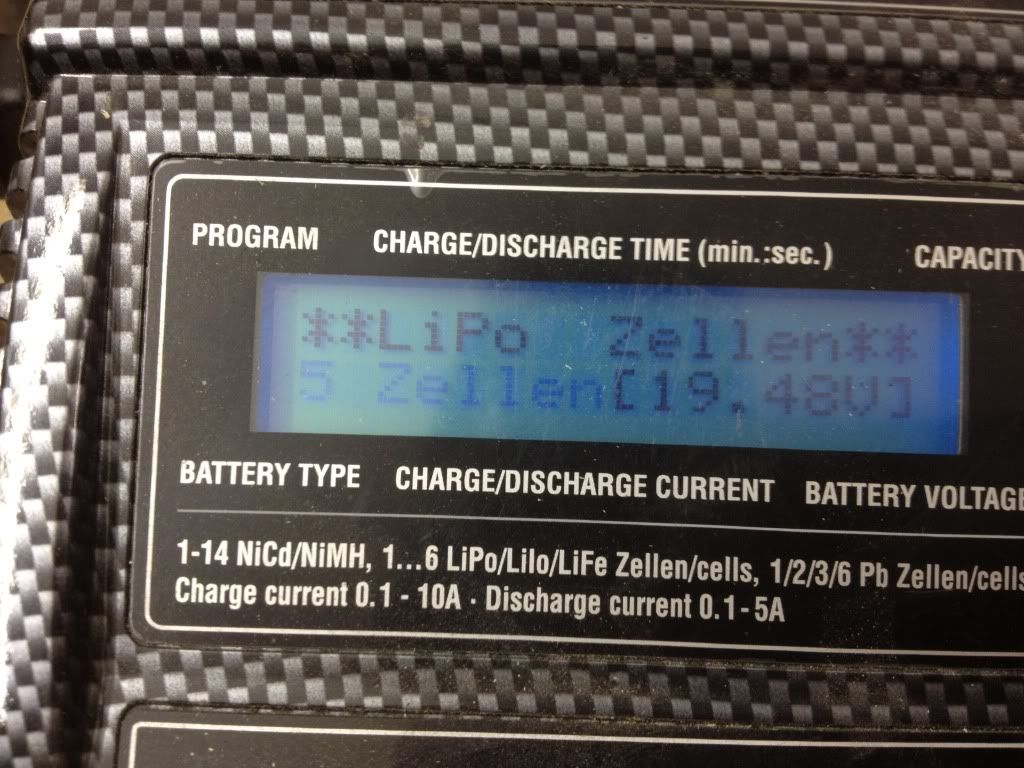

Auf den letzten Bilder sieht man wie die Voltzahl springt auf der Anzeige.


Ich hoffe ihr könnt die Bilder brauchen. Leider kann ich sie nicht drehen.
Edit: also der Balancer scheint zu funktionieren. Mit nem 3 s Lipo wird der Balancer angezeigt und die Ladung beginnt ohne fehlermeldung. Bei den beiden 5s Lipos jedoch wird der Balancer nicht erkannt und die Ladung kackt ab. Nur wenn ich ohne Balancer lade gehts.

Das sieht so aus, als würde am Balanceranschluss nicht die richtige Spannung ankommen. Ich würde mal alle Pins (eventuel geht 3s oder 4s nicht) von dem kleinen Board auf Durchgang zum dem Stecker testen, der ins Ladegerät geht und schauen ob am Ladegerät auch kein Pin fehlt. Sonst wüsste ich jetzt auch nicht mehr, eventuell Akkus mal bei einem Kumpel testen.

Was müsst ich da denn einstellen am Messgerät? Nur für den Durchfluss?

Du meinst an einem Durchgangsprüfer?

Ok, dein Ladegerät erkennt erst die Spannung korrekt, beim Laden bemerkt es einen Spannungsverlust.

Du kannst es probieren, indem du mal deine Adapterplatine und das Kabel tauscht, um dort einen Wackelkontakt auszuschließen. Ansonsten einen anderen 5S Akku anschließen und mit dem testen, so kannst du ausschließen ob evtl. dein Akku platt ist oder sich intern was an dem Balancerstecker gelöst hat.

Was mich wundert, ist dass die Spannung in der Anzeige abfällt. Die sollte eigentlich aus den beiden dicken Kabeln genommen werden, nicht aus dem Balancer. Bin mir aber nicht sicher, evtl. für diesen Punkt bei Graupner anfragen, welche Spannung da exakt angezeigt wird.

Tippe einfach mal auf tote Zelle im Akku, sobald die auch nur ein wenig belastet wird, meldet sie sich ab. Ist dem so, dann solltest du tunlichst vermeiden, den Akku ohne Balancer zu laden. Wird das Ding dann benutzt und die Zelle ist nicht so voll wie die anderen, dann hast du schnell mal n Brand.

Ja am Durchgangsprüfer, was muss ich da einstellen, Ohm irgendwas?

Da es ja bei beiden Lipos ( sind identische ) vorkommt, denke ich es muss / sollte am Balancer liegen.
Also ich hoffs mal. Hab nen 2ten Lipochecker genommen mit fast den identischen Werten.

Wenn beim Prüfen des Balancers nix rauskommt werd ich darauf hoffen müssen, dass das Ladegerät vom Kegen 5S abkann und es da mal versuchen. Oder zumindest mit seinem Balancer wenn der passen sollte

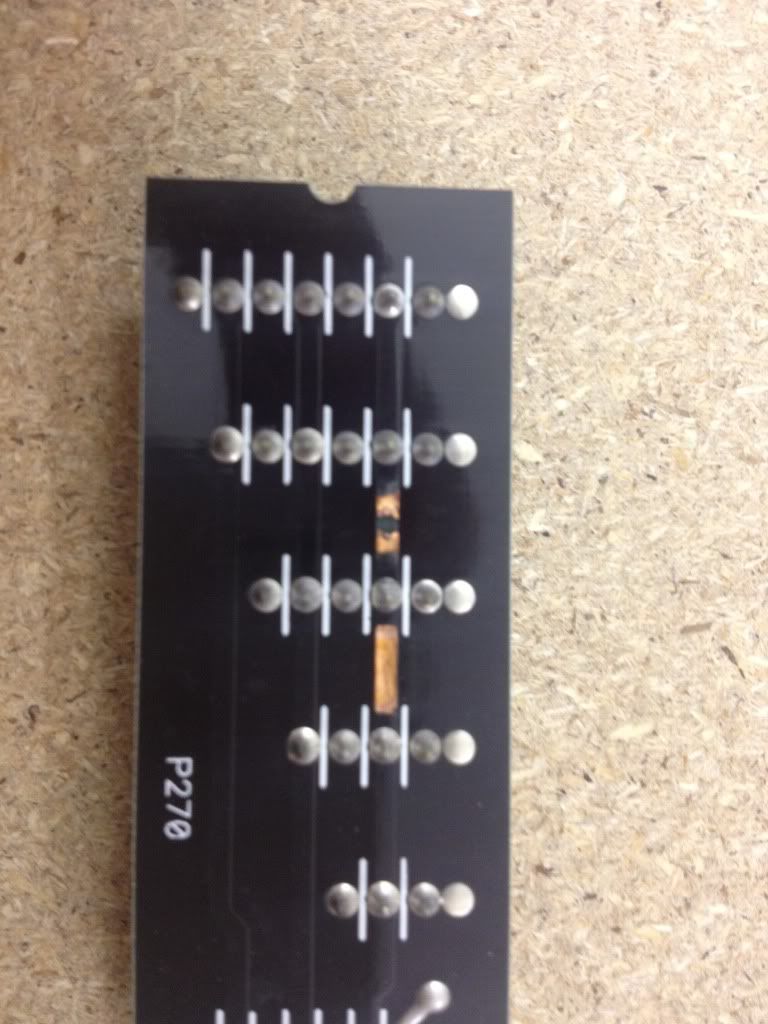

Edit: also hab den Prüfer auf den Pfeifton eingestellt und die einzelnen Pins durchgecheckt. Bis 4s sind alle Pins in Ordnung. Ab 5s pfeift es beim 2ten Pin nicht mehr. Also an dem Bord mein ich. Vielleicht ist das der Fehler. Ich check jetzt noch das Kabel

So Problem gelöst:

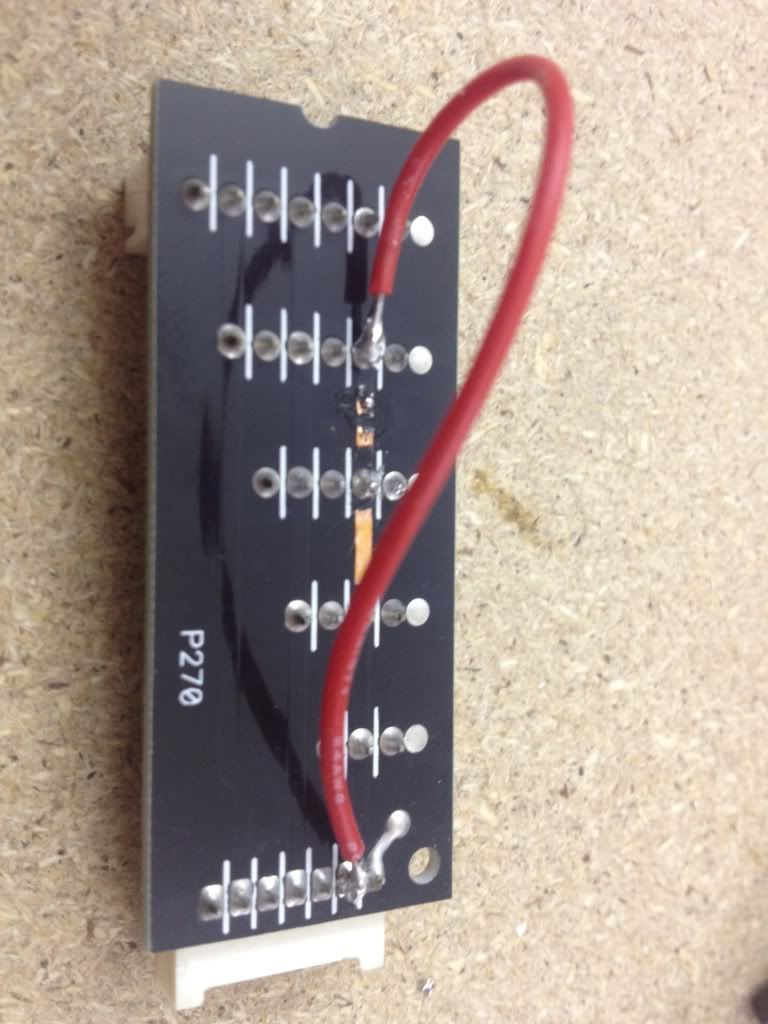

Der Adapter war wie gedacht ab 5s unterbrochen.

Das ganze überbrückt und nun läuft alles nach Plan



Danke für Eure Inputs.
