Eigenbau Reso für Baja 5B

Endlich wirds mal Zeit, dass ich fürn Baja auch mal ein Reso baue.
Ich wusste allerdings schon was da auf mich zukommen wird.
Ausgelegt ist das Reso für ca. 13000 U/min und schlängelt sich nur im Heck herum.
Ich wollte jedenfalls kein Sidepipe haben, weil das die Optik des Bajas versaut.
Wäre allerdings extrem einfach gewesen zu bauen.
Im Vergleich zum Carbin Fighter Reso habe ich fast dreimal so viele Teilstücke.
Einige muss ich vermutlich etwas größer machen, weil man es sonst nicht schweißen kann.
Den ersten Prototypen aus papier habe ich aber erstmal hinter mir.
Nur dafür habe ich schon min. 10 Stunden verbraten.
Geplant ist noch einen Deckel auf den Gegenkonus zu setzen um ein zweigeteiltes reso mit integriertem Schalldämpfer zu bekommen.
Spart Platz und Gewicht.
Paar Krümmungen passen auch noch nicht so wie ich mir das so vorstelle.
Für Heute habe ich aber erstmal keinen Bock mehr .

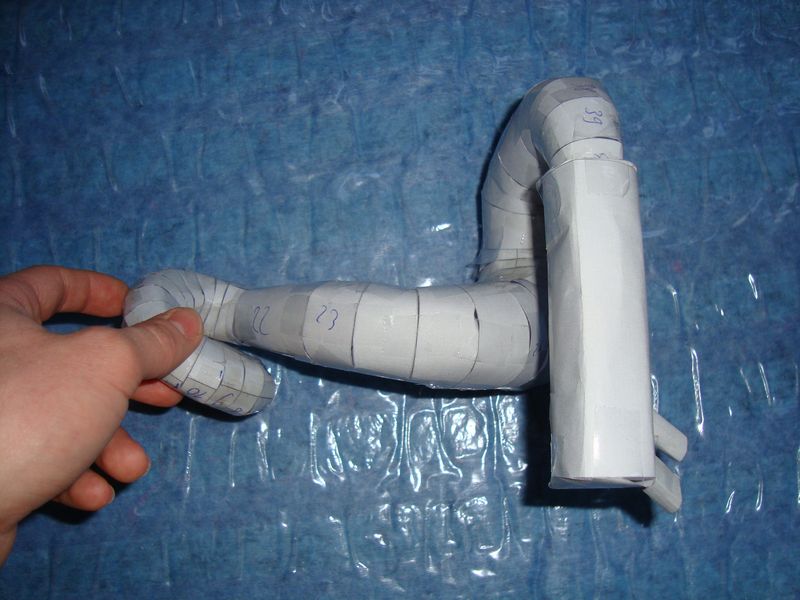

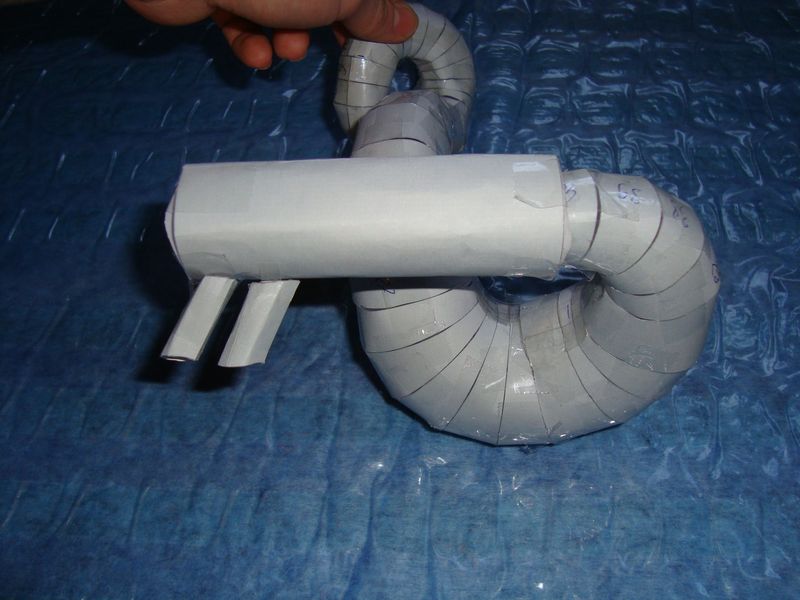

Hier erstmal der Prototyp der Schlange:

ähnelt recht dem JETPRO find ich ..... aber geile sache was du da machst ....wie immer ..... jetzt bin ich mal gespannt wie geil das wieder wird .... habe noch das reso von MCD im kopf .....

Wenns fertig ist, ähnelt es Jetpro, VRC und CPI .
Wird eher ein funktionelles Reso als auf Optik ausgelegt.
Vll. find ich aber noch paar Milimeter Platz um was schönes draus zu machen .

hey .....sieht ja jetzt schon in pappe geil aus ...... mach dir da mal keine gedanken .....

Da würd ich dann noch zum Schluss ein schönes Endtöpfchen hinmachen
Das Problem beim Heckreso ist eben das Du u.U. nicht die nötige Länge und Volumen zusammenbringst um die Leitung eines 26ccm und großer richtig abrufen zu können. Es gibt auch schöne Sidemounts wie ich finde

@SS Stephan
Das in deiner Galerie sieht auch wie selbst gebaut.
Oder gibts das zum kaufen?
Finde ich jetzt nicht so schlecht, aber es geht halt Über die Karosserie und das will ich net.
Beim Heckreso hast rcht, da hab ich jetzt auch einen Kompromiss eingehen müssen mit den Volumen, man kann aber den Auslass etwas verengen .
Muss dann halt sehn wie es mit der Kühlung funzt.
Länge passt soweit.
Im Vergleich mal Jetpro mit 500mm Länge.
Meins 580mm Länge.
Jetpro ist definitiv viel zu kurz um auf eine Strecke anständig fahren zu können.

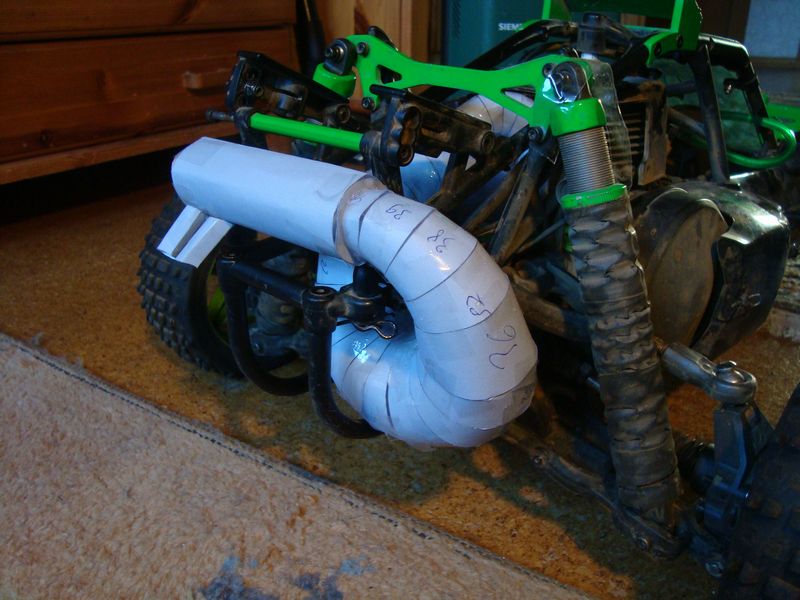

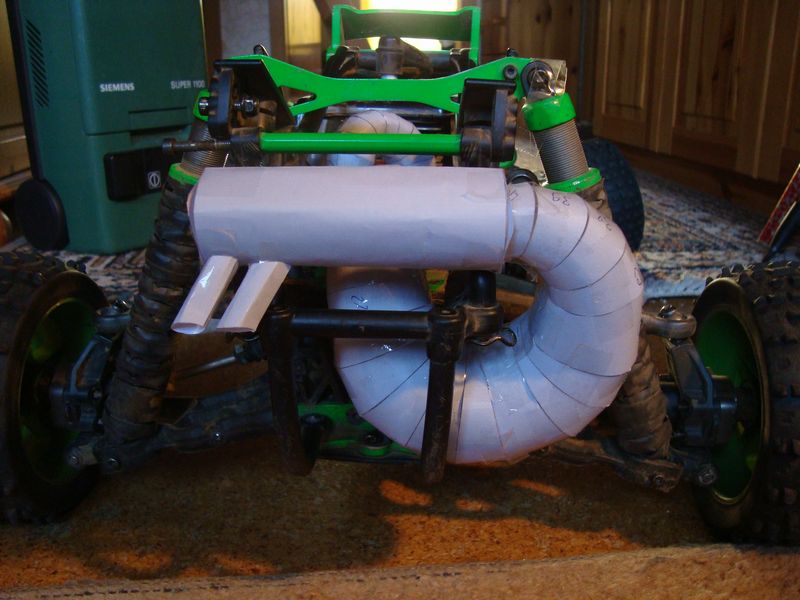

Jetzt noch der neue Entwurf.
So wirds dann vermutlich zusammen gebrutzelt:

Hammer

Wie machst du die Konen?

Gibts paar kleine Progrämmchen.
Die fütterst mit deinen Maßen und die Teile druckt es dann ausm Drucker in einer 1:1 Kopie als ausgerolltes Blech aus.
Dann ausschneiden und zusammen wursteln.

Das ganze nennt man dann Abwicklungen Schon der Hammer was es mittlerweile alles für Progrämmchen gibt. Früher hast Du alles mit 12er Teilung aufgerissen und Heute wird`s ausgedruckt auf`s Blech gelegt,ausgeschnitten, auf Konus gerundelt und WIG verschweißt.
Ja meiner ist auch Eigenbau. Heckeinschläge wird der aber leider auch nicht so mögen oder? Aber schlimmer wie ein V2 wird er auf jeden Fall nicht
Trotzdem, bin mal auf`s Ergebnis gespannt, ist bis jetzt schon gute Arbeit

Ja, da wird schnell ne Dalle drin sein.
Muss ich mir was einfallen lassen ob man da irgendwie ne Stahlstrebe drum rum bekommt.
Wenns nicht geht, schneid ich halt die Dalle raus und mach kurz paar neue Teilstücke.
Deine Lösung gefällt mir aber auch wirklich gut.
Geht bei mir aber schon wegen den Rückleuchten nicht.
Hätte auch gerne ein WIG
Was die Teilung nageht, habe ich da schon jedes Teilchen einzeln eingegeben.
Brauch ja erstmal ein gerades Reso und dann kann man seine Teilungen einzeichnen und die Maße entnehmen.
Das wär aber was wenn es ein Programm geben würde wo man ein gerades Reso in alle Richtungen biegen könnte und dann die Teilung einstellen könnte und einfach auf drucken drückt

Im Zeitalter der Progrämmchen und den 3 D Animationen gibt`s das bestimmt auch schon irgendwo
Mein Kumpel hat ein tragbares WIG, das ist ein Leckerbissen, damit kannst Du Nähtchen hinziehen wie gemalt. Wenn Du Deins dengelst empfehle ich dir 0,7-0,8 Edelstahlblech, Deine Blechschere und Deine Unterarme werden zwar kotzen aber es ist dann 1. rostfrei und 2. unwesentlich schwerer wie ST 37 in der Blechstärke, den Gewichtsunterschied wird Dein Bajalein verkraften
Ausserdem finde ich sieht`s bei VA noch geiler aus wenn Du die Anlassfarben so lässt, was natürlich Geschmacksache ist im Unterschied zu poliert/gebeizt/lackiert.
Ach ja, nicht das hier irgendwelche Missverständnisse auftreten oder der Eindruck entsteht das ich mich mit fremden Federn schmücken möchte, meins ist ein BIDI Reso vom Meister persönlich berechnet und gebaut
Ich bin nur gelernter Feinblechner und habe ein bisschen von der Ferne mitgewirkt

Dann hat sich der Verdacht bestätigt...
Bei VA Blech bekomm ich mit meinem Schweißgerät so riesen Bollen hin und schweißt net recht.
Ich nehm immer 0,8mm Stahl.
Lackier es eigtl eh, aber so ne Anlassfarbe bei Edelstahl kommt schon geil.
Kannst mir ja das portable WIG Teil leien

Nee geht leider nicht, mein Kumpel arbeitet fast täglich damit und ich darf auch nur an den Wochenenden, vorausgesetzt er arbeitet nicht
Was meinst Du mit Verdacht bestätigt ? Das Reso ist das erste seiner Art.

Der Nightstalk3r hat irgendwie gemeint ihr hättet mal darüber gesprochen.
Vorallem sieht man es dem Teil an.
Schon an den Teilstücken am Schalldämpfer.
Sieht einfach BIDI typisch aus.
Hat sicher mächtig Power.
Schätze man ca. 60mm an der dicksten Stelle, eher leicht mehr.
Ich komm mit meiner Konstruktion nur auf knapp über 50mm.

Ja stimmt, habe mit Ihm darüber geredet
Manfred hat jeden Quadatmillimeter genutzt, mehr geht einfach nicht
