Suche Dringend die Beschreibung für das Motor Stop Failsafe

Baja85... schrieb:

Mescalin schrieb:Hey Baja85 ,
es ist das gleiche FS er will es bloß gemalt haben.

Kabelbelegung ist das gleiche wie bei AMS/CTI weil Bausteinbelegung und Funktion immer das gleiche ist. Und wenn öffnen der E-Box schon n Problem wird um ein Bild zu machen kann ich auch von keinem erwarten das er 100%ig das zu hören bekommt was er will.

Das Problem ist ja, das Er auf die Antworten nicht so recht eingehen tut. Er schreib dann immer wieder das selbe. So kommt man nicht weiter...

Leider habe ich nicht immer die Möglichkeit zeitnah zu antworten, das ist Dir sicherlich fremd.
Da kann ich nur sagen freu Dich.

Es kann durchaus sein, das ich mich nicht immer richtig ausgedrückt habe

ich habe in meinen Antworten immer versucht meine Fragen genauer zu beschreiben.

Wenn mit meiner Vorgehensweise ein Problem hast, Du musst nicht antworten.

Baja85... schrieb:Was mit dem Bild von mir? Sieht der so aus?

Baja85... schrieb:Was mit dem Bild von mir? Sieht der so aus?

Entschuldige bitte, das ich jetzt erst antworte, Diese Frage hatte ich leider übersehen ...Sorry

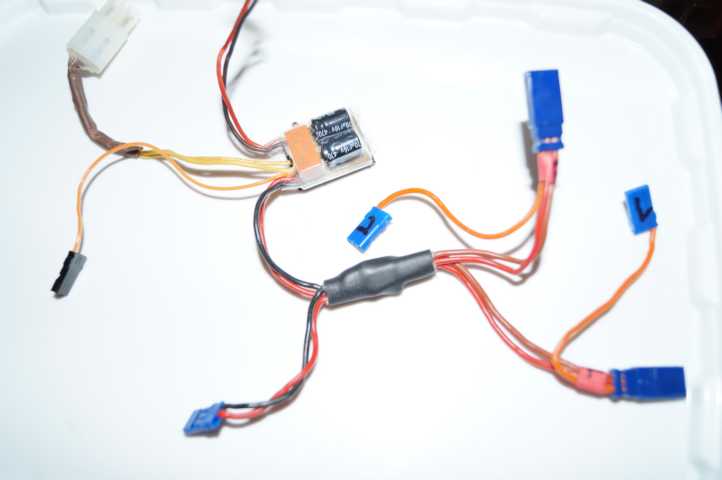

Mein FS sieht anders aus, Bild habe ich angehängt.

Mescali, glaube den kleinen Stecker wo mit Hump Pack beschriftet hast, könnte der Stecker für Kanal 3 sein. Motor manuell ausschalten.

naja, irgendwie muss das Kill switch ja wissen das es was tun soll. laut deiner beschriftung tut es nichts, weils nicht mit dem Empfänger verbunden ist.

Servo 1 und 2 gehen ja vom empfänger übers DSV. Haben nix mim KS zu tun.
Dann hast deinen Tamiya Anschluss strom, für KS und DSV.
Dann hast noch die Leitung zum Motor zwecks Abschaltung.

Zum Schluss noch den einen Draht, Futaba Stecker wo du mit Hump beschriftest. ??

Ich sage, der gehört auf Kanal 3 der Empfängers und gibt dem kill switch die Impulse bzw lässt Manuell Schalten.
Laut deiner Beschriftung würde der Kill Switch ja nie wissen was passiert, da er keine Verbindung zum Empfänger hat.

Der JR Stecker ist nicht das Hump Pack Kabel, sondern das KS Signalkabel. Geh hin, mach den Stecker vom angeblichen Hump Pack Kabel (das Gelbe Kabel) ab, genauso mit dem Stecker der Empfängerstromversorgung, hol dir einen Graupner JR Stecker mit 3 vorkonfektionierten Litzen und löte das gelbe Kabel des vorkonfektionierten Steckers an das gelbe Angebliche Hump Pack Kabel, das rote des vorkonfektionierten Steckerst lötest du an das rote Kabel (+ Pol) der Empfängerstromversorgung und das schwarze Kabel des vorkonfektionierten Steckers lötest du an das schwarze Kabel (- Pol) der Empfängerstromversorgung. Über die Lötstellen natürlich Schrumpfschlauch, den fertigen Stecker in den 3. Empfängerkanal stecken, Schalter an Fernbedinung dem KS zuweisen, fertig...
