Mein Neues Projekt RCMK Twin 57cc mit Wasserkühlung

Hi Leute mein Projekt läuft gut voran bis jetzt....auser das ich immer wieder auf ein oder anderen Teil warten muss.....

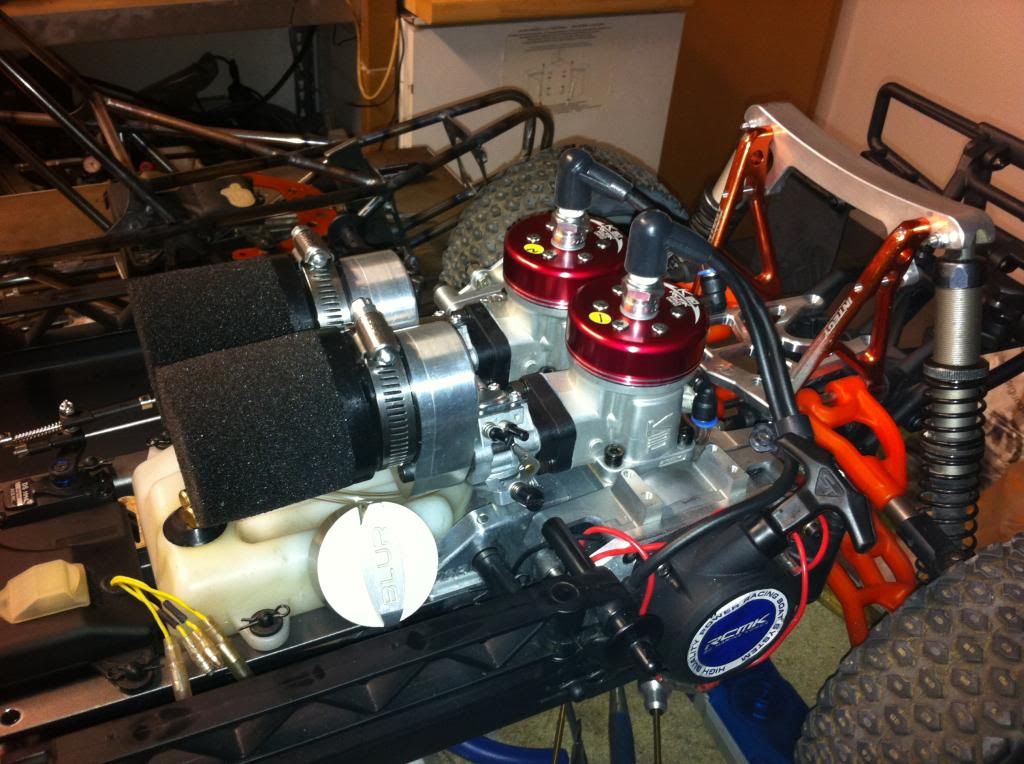

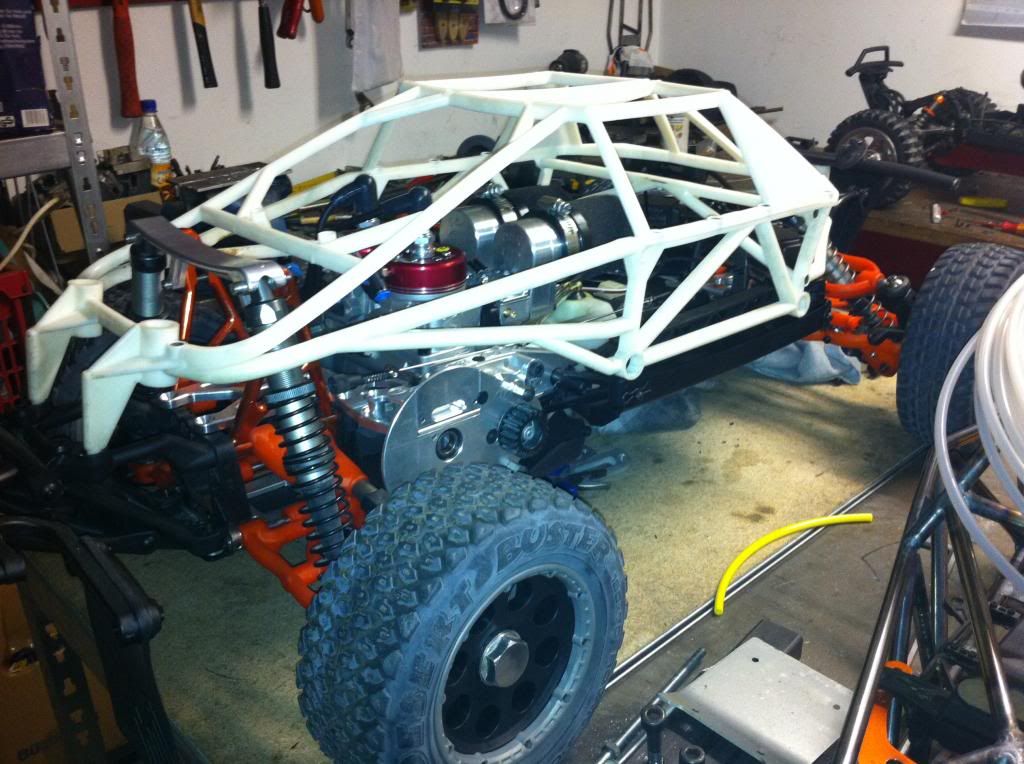

Hier paar Pics.....vom momentanen Zustand.

mfg dani....

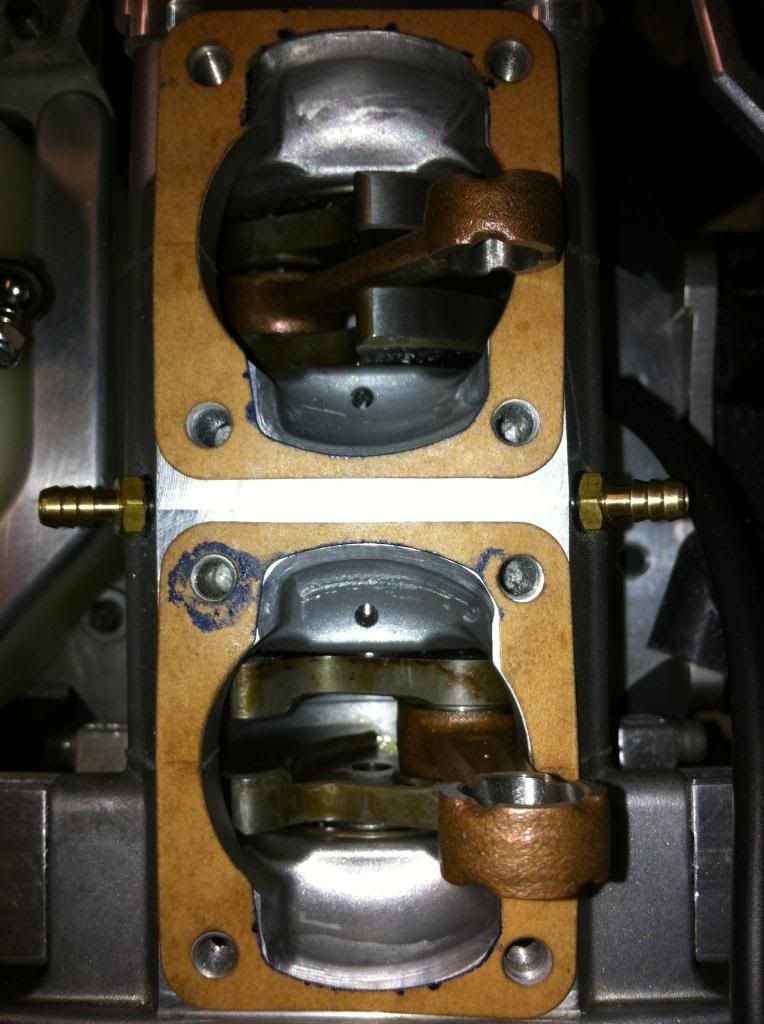

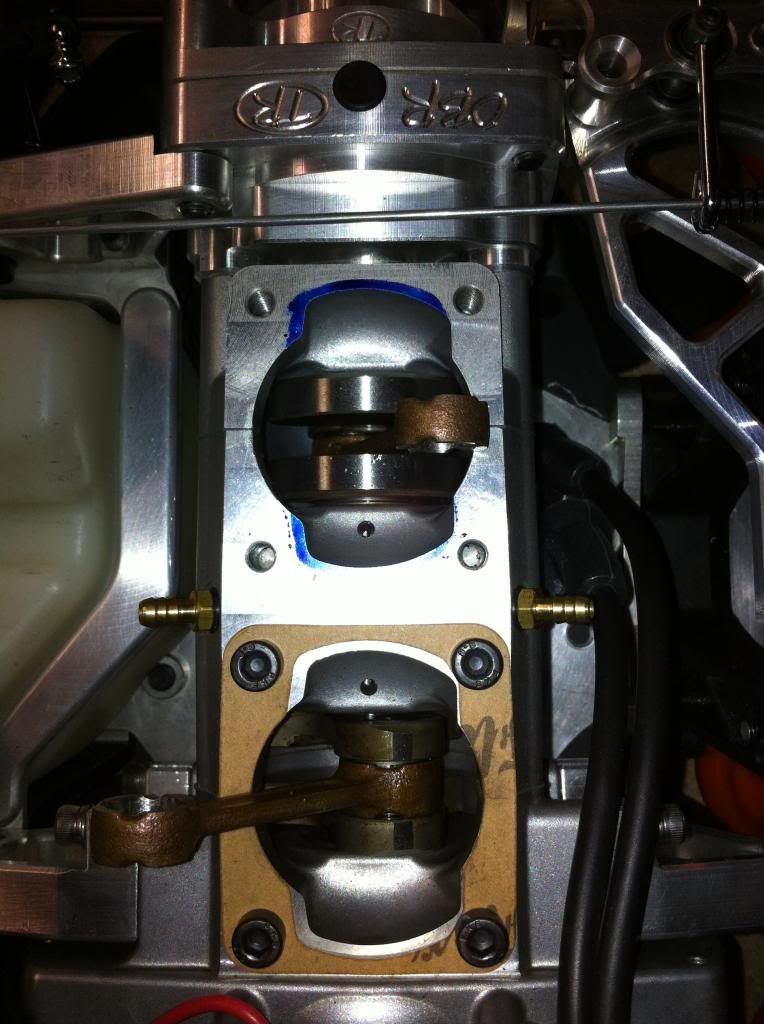

Anpassen des KWG da die RCMK Zyl. viel breitere Überströmer haben...also Gehäuse Seitlich Ausgefrässt und angepasst....

Vorher:


Nacher:

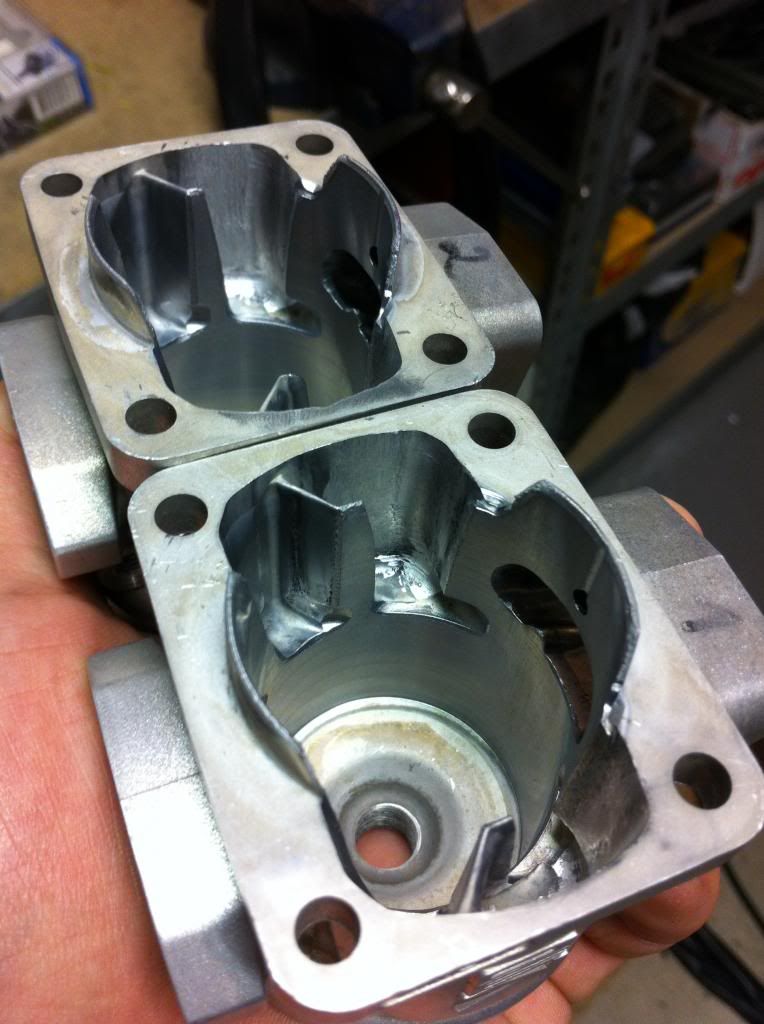

Auschneiden der Stege im Zyl.....EIn/Auslass wurden Bearbeitet Steuerzeiten wurden auch Verändert.......:-)Vielen Dank an Oxo (Thomas)für seine Tipps und Tatkräftige Unterstützung....:-)

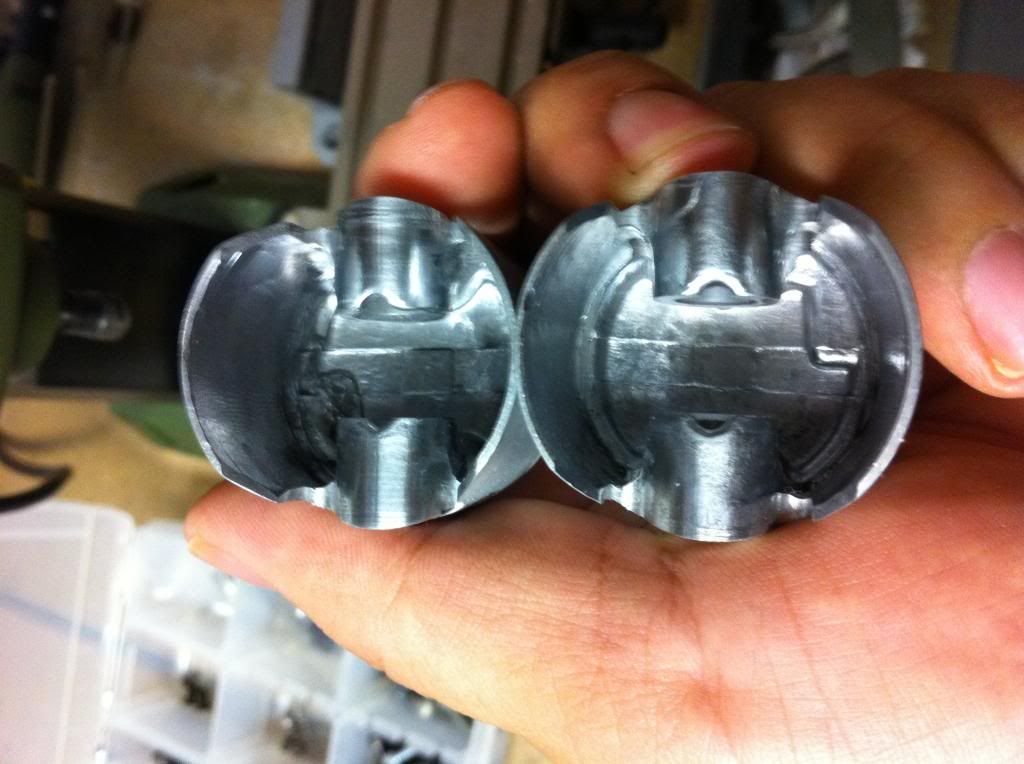

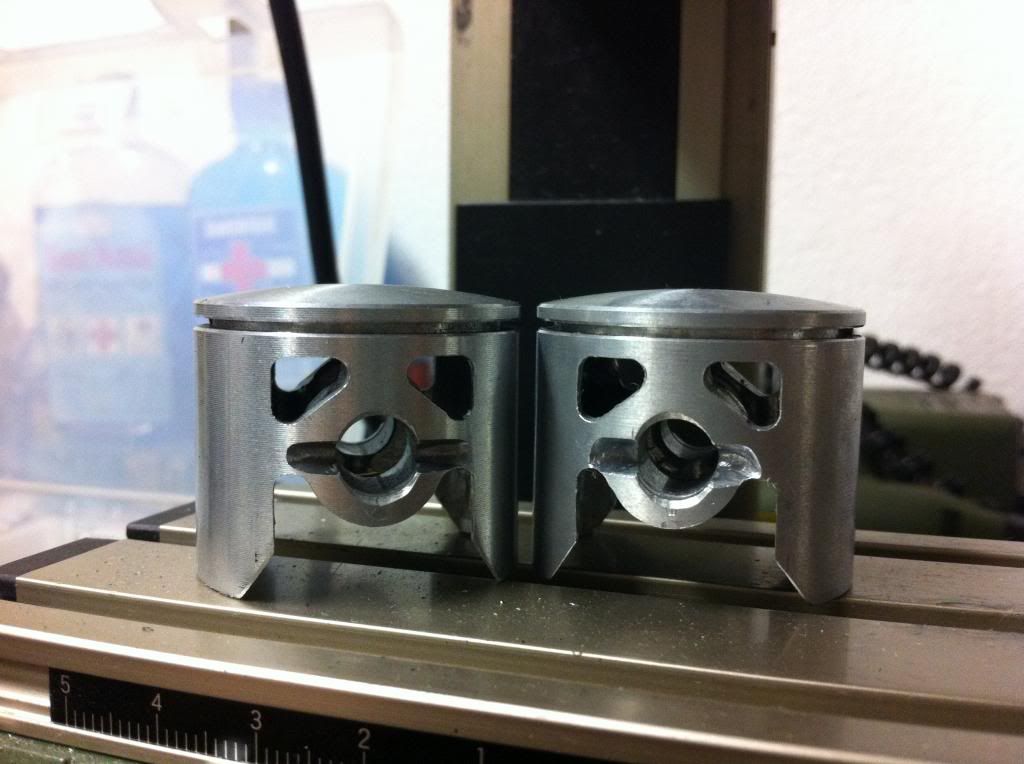

Die Kolben wurden Maschinel bearbeitet und erleichtert......Vielen dank an den Herrn Holger Jansen für seine Unterstützung.....:-)

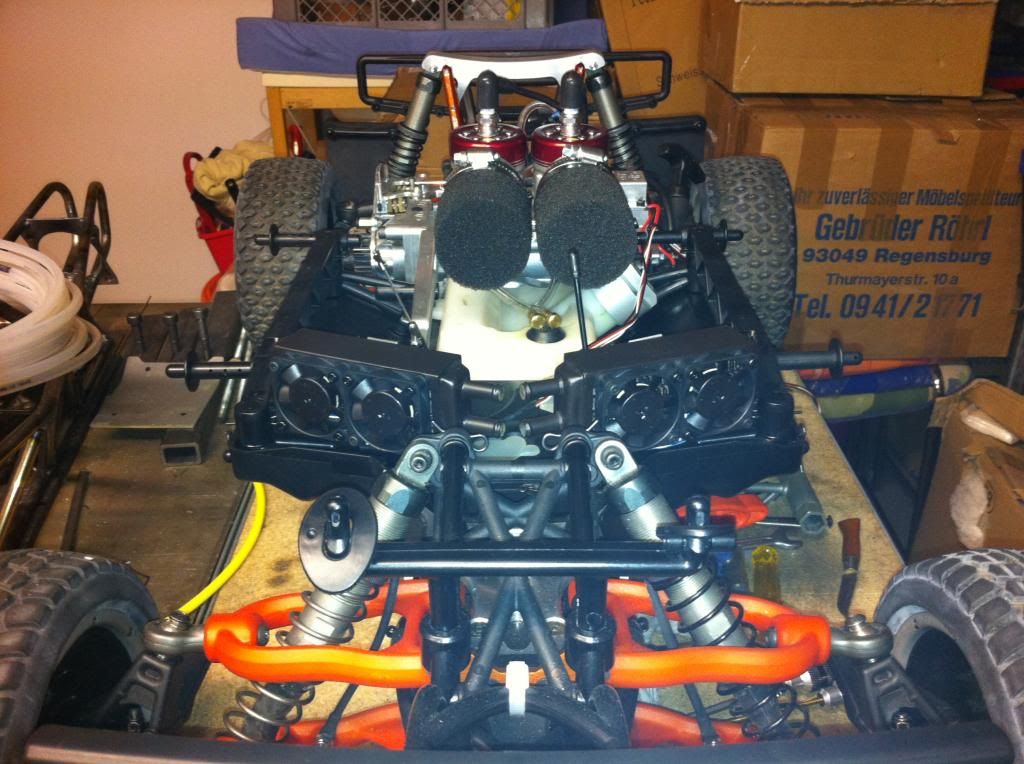

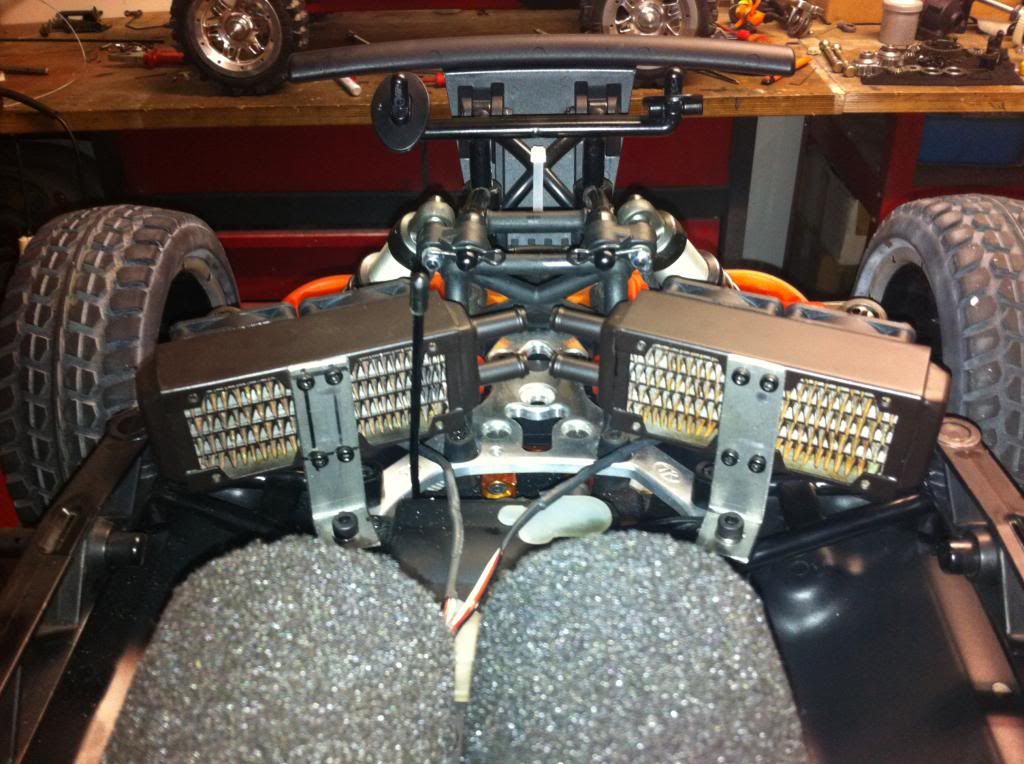

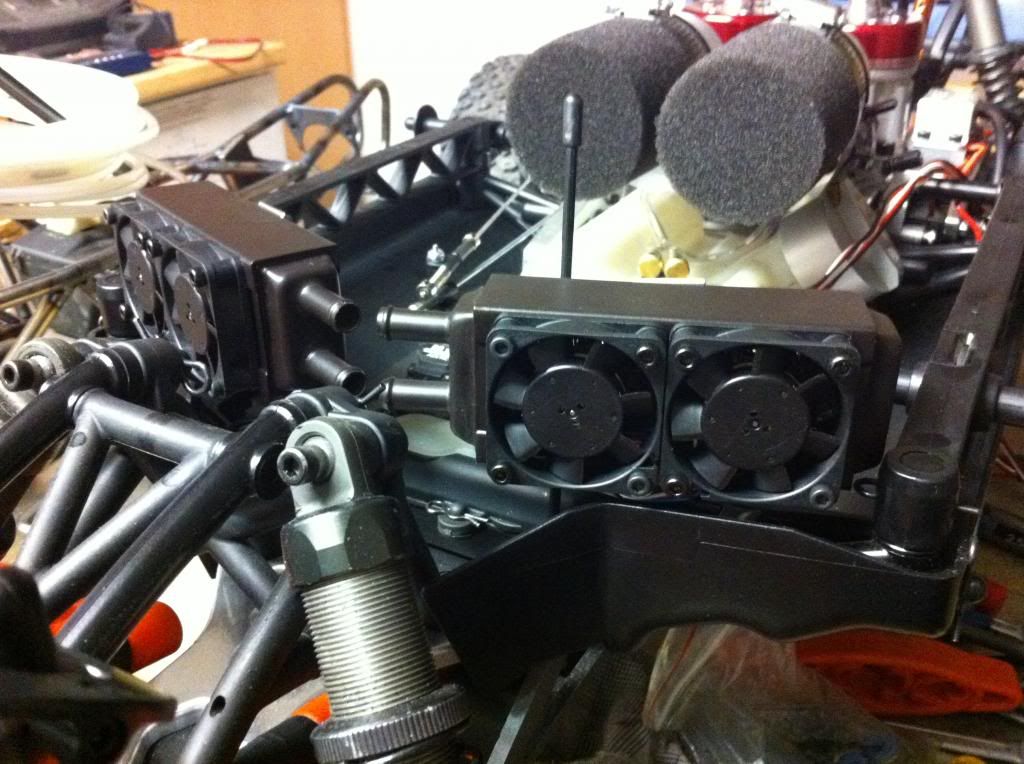

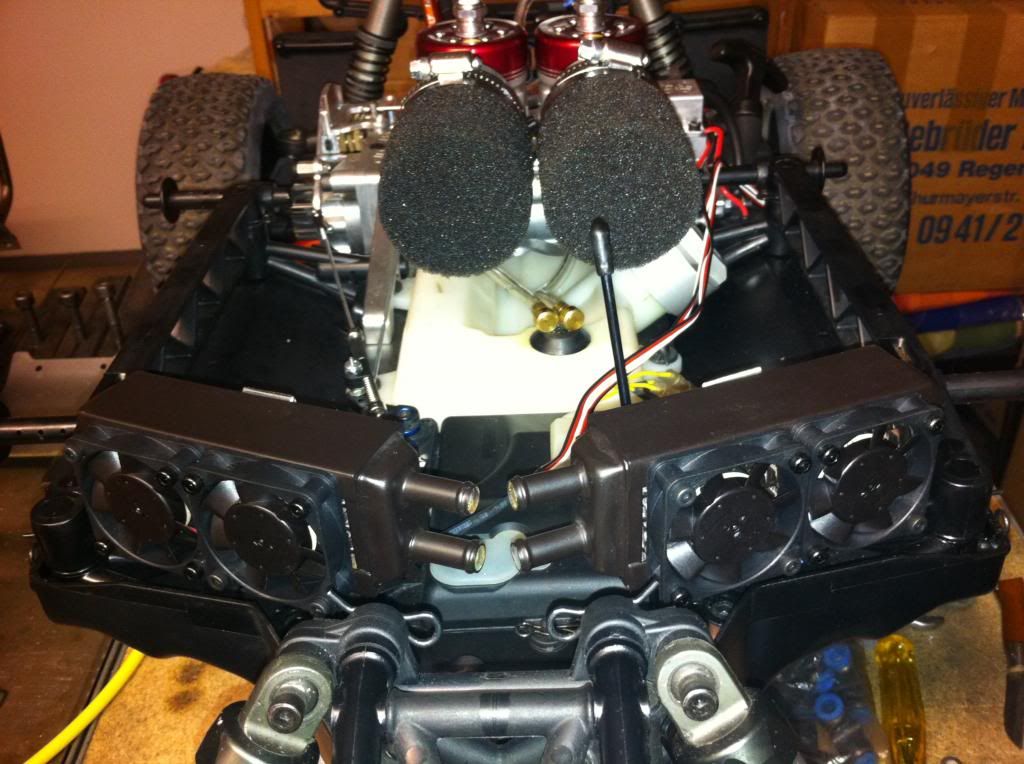

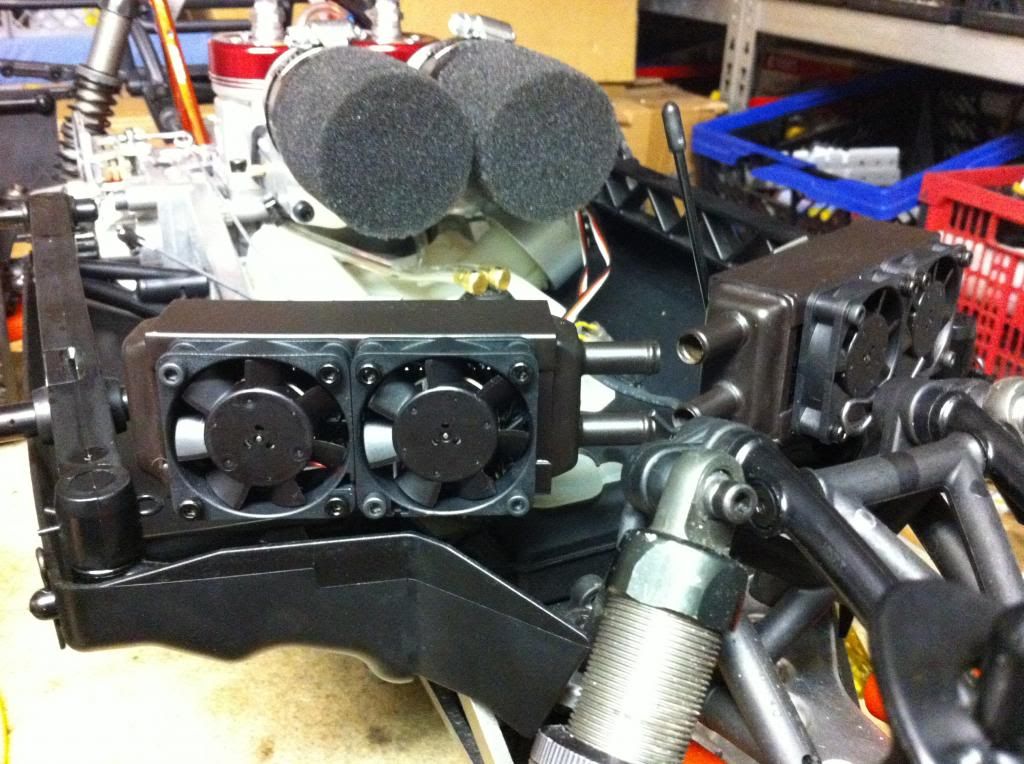

Die 2 Radiatoren wurden mit 4 Papst Industrielüftern versehen und Kühlen extrems.......

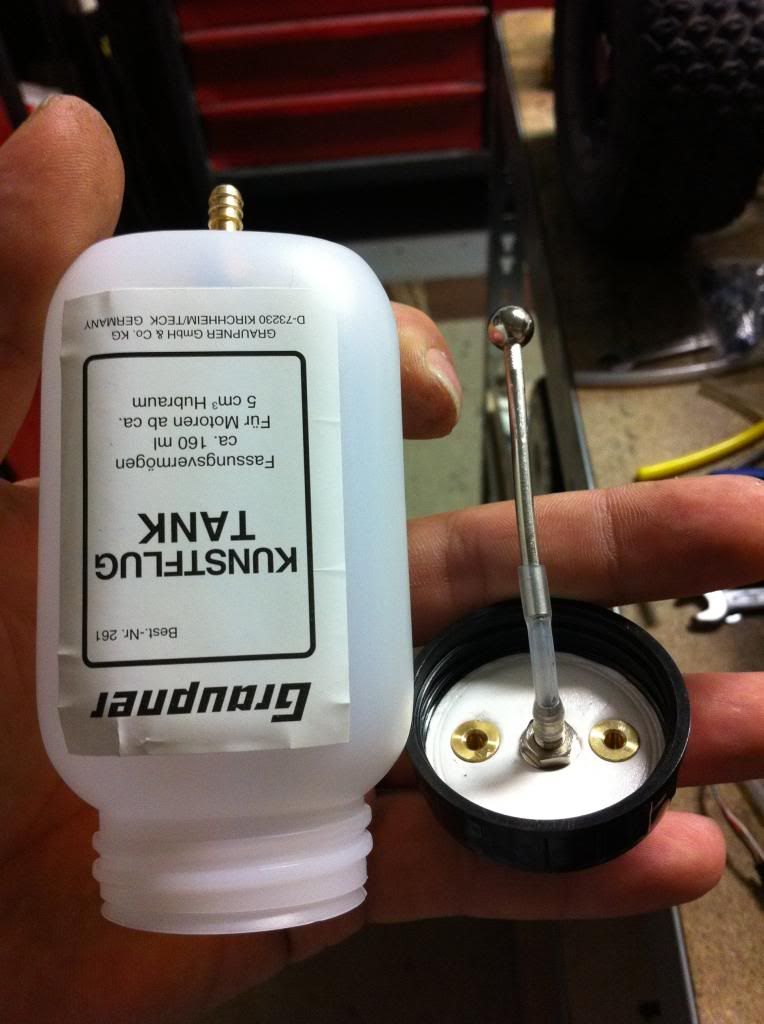

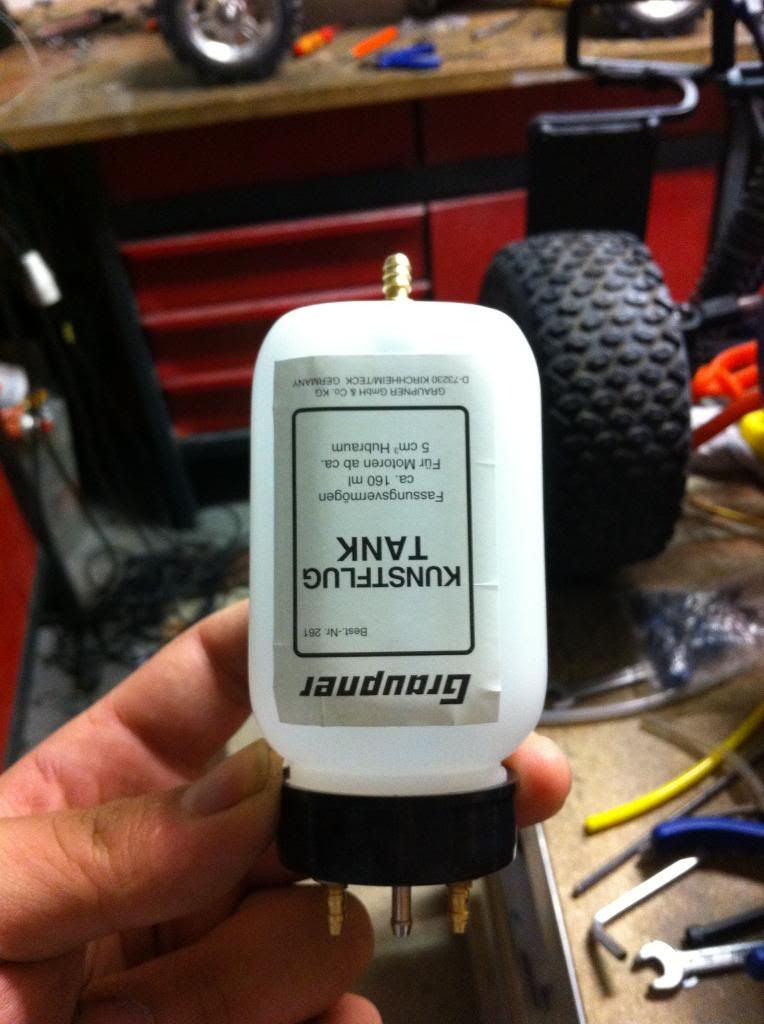

Das ist der Ausgleichsbehälter mit 3 Anschlüssen und 1 Entlüftungsanschluss oben, warum 3 Anschlüsse damit hoffe ich mal nie Lüft im system gelangt......




Das wars Vorerst mal..... Gelaufen ist der Motor schon mit 2 Fischdosen beim probelauf....momentane Temps bei den jetztigen Aussentemperaturen ohne Eingeschaltetten Lüftern 52grad mit Eingeschaltetten Lüftern 35grad.....

Warte Vergebens noch auf meine 2 VRC Pro Pipes.....und die passende Unterdruckwasserpumpe.....?

danke mfg danishooter

Hut ab!

Ist aber bestimmt auch sehr Kostenintensiv dein Projekt

Cooles Projekt, schön wenn man solche Umbauten mal hier mit ansehen kann.

Danke Leute bis jetzt hält es sich noch in mein Budget...

Mfg

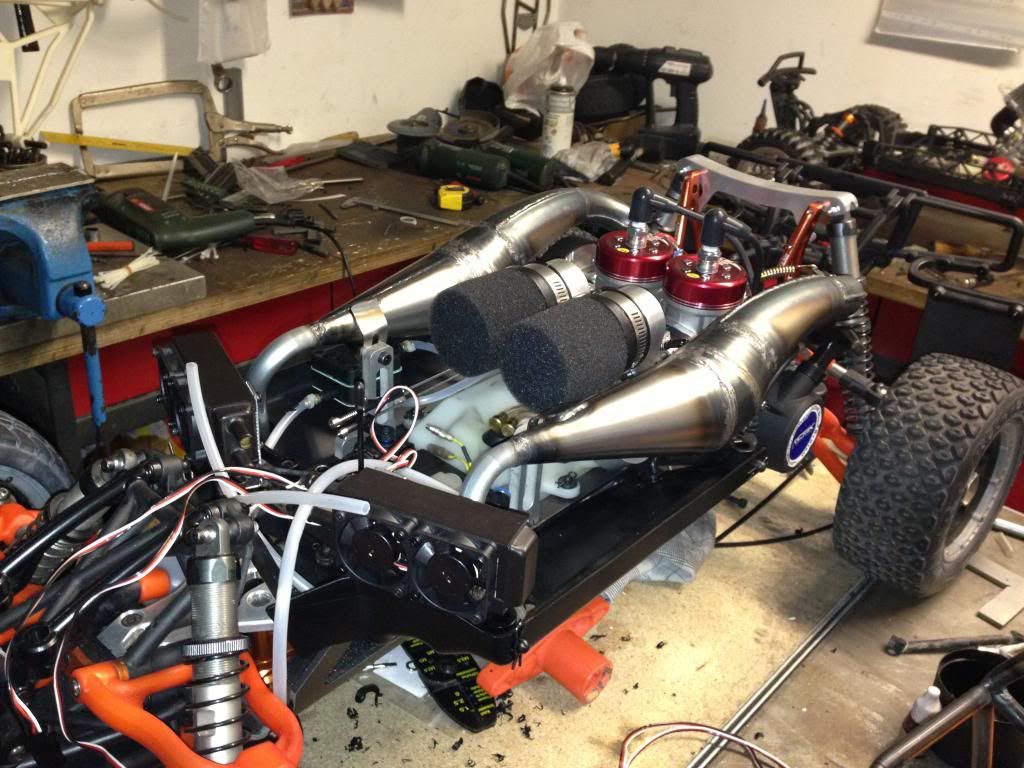

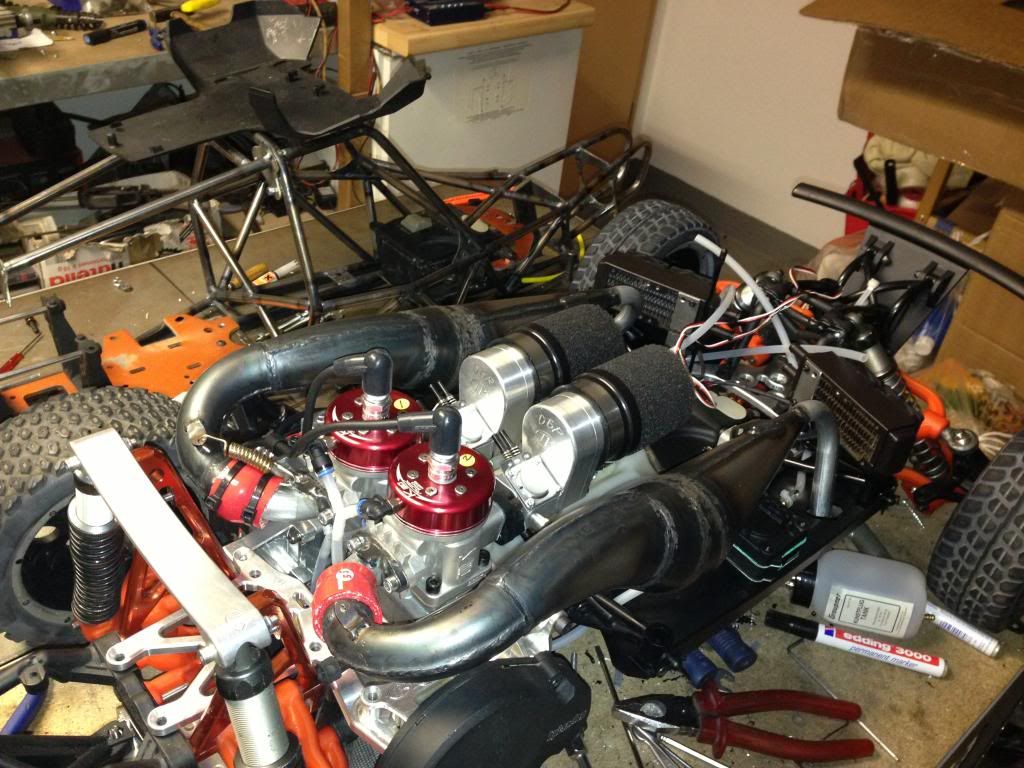

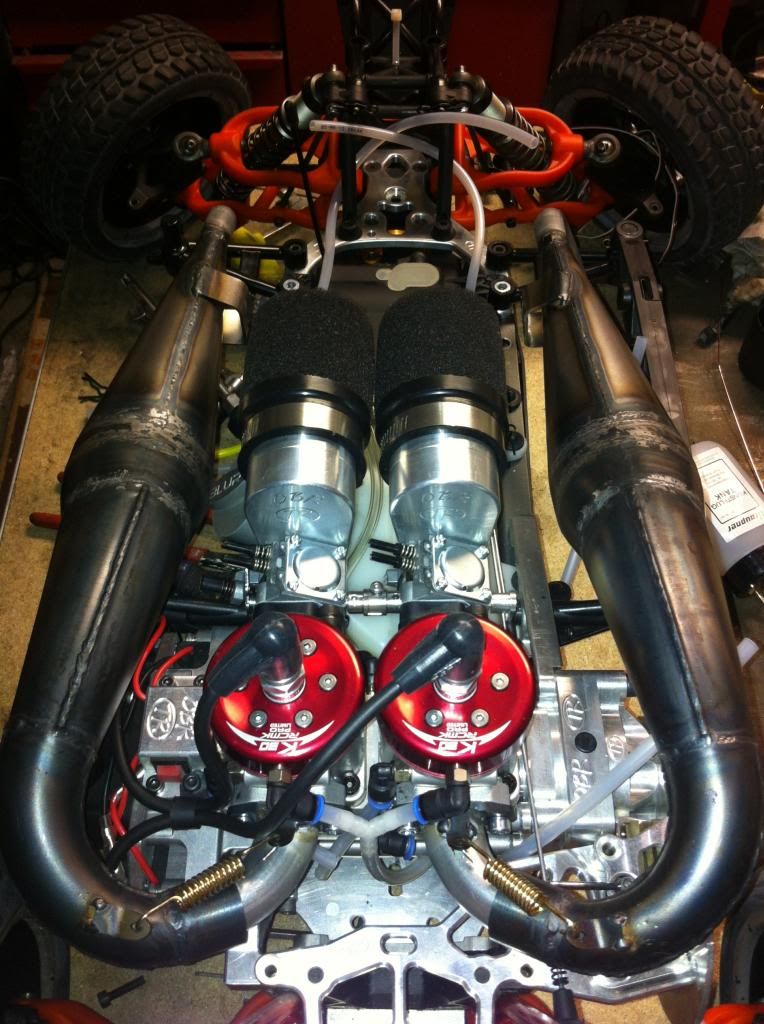

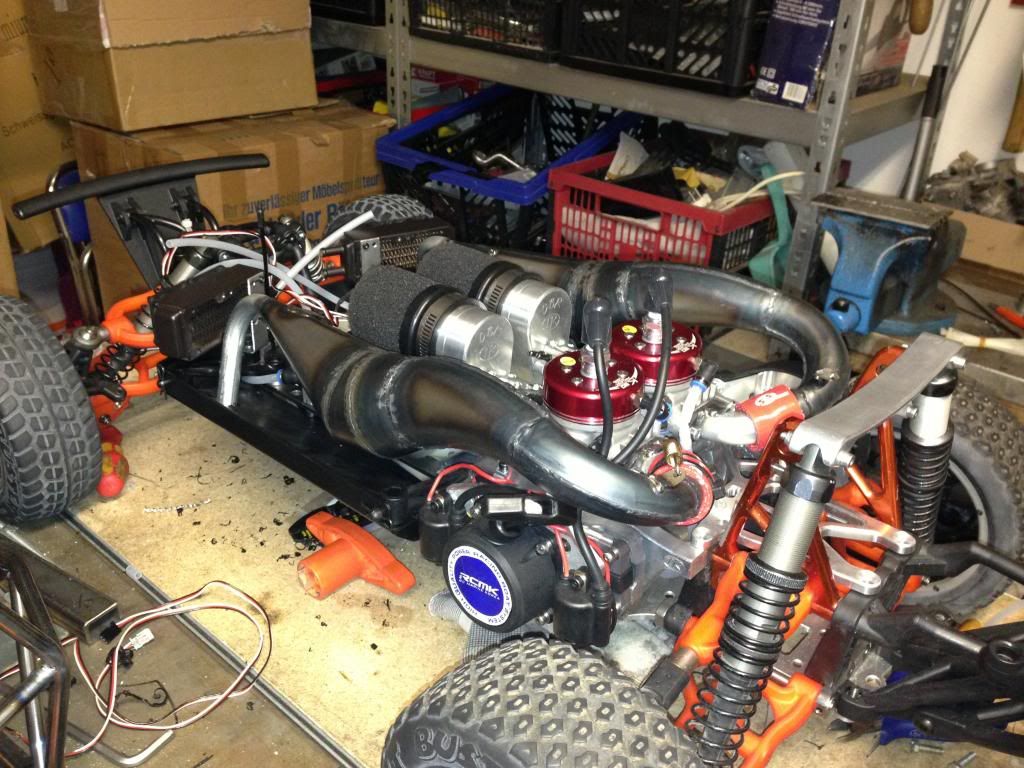

So Leute hier tut sich auch etwas...und zwar sind meine VRC Pro Pipes gekommen....und passen 1A ohne Modifikationen.Und noch mehr Sachen ?

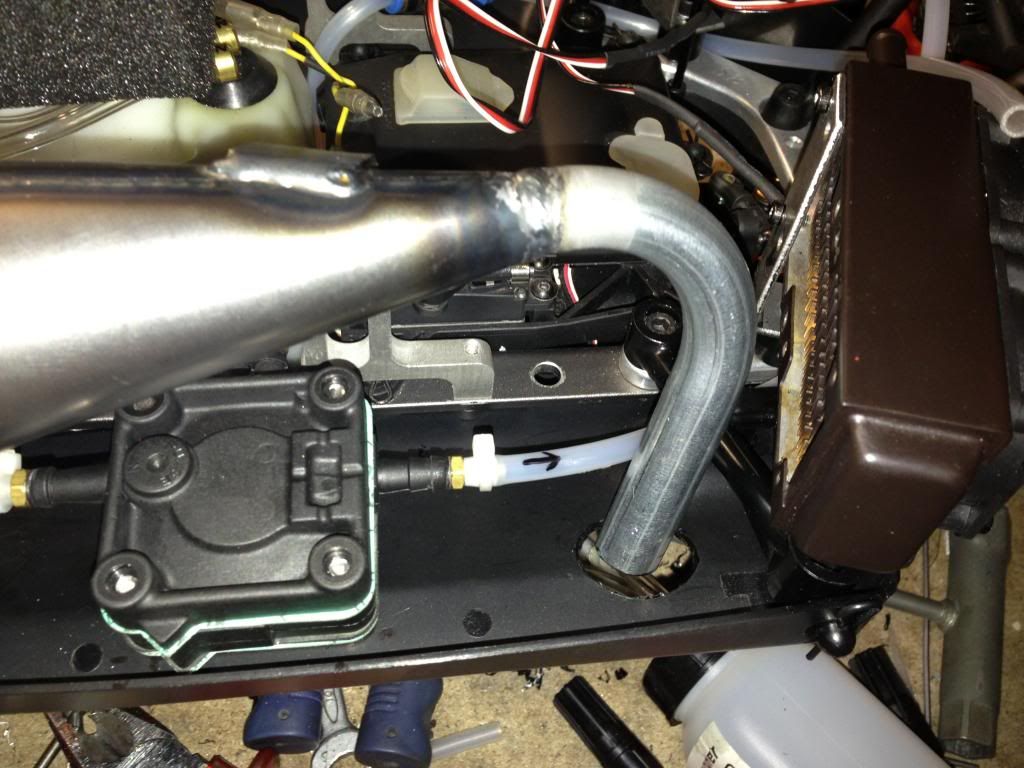

Habe den Wasserkreislauf noch etwas konzepiert und zwar habe ich eine Verängung im Zulaufschlauch eingebaut zwecks mehr durchfluss, das Ergebniss noch niedrigere Temps...ca -6grad weniger......hier paar bilder.

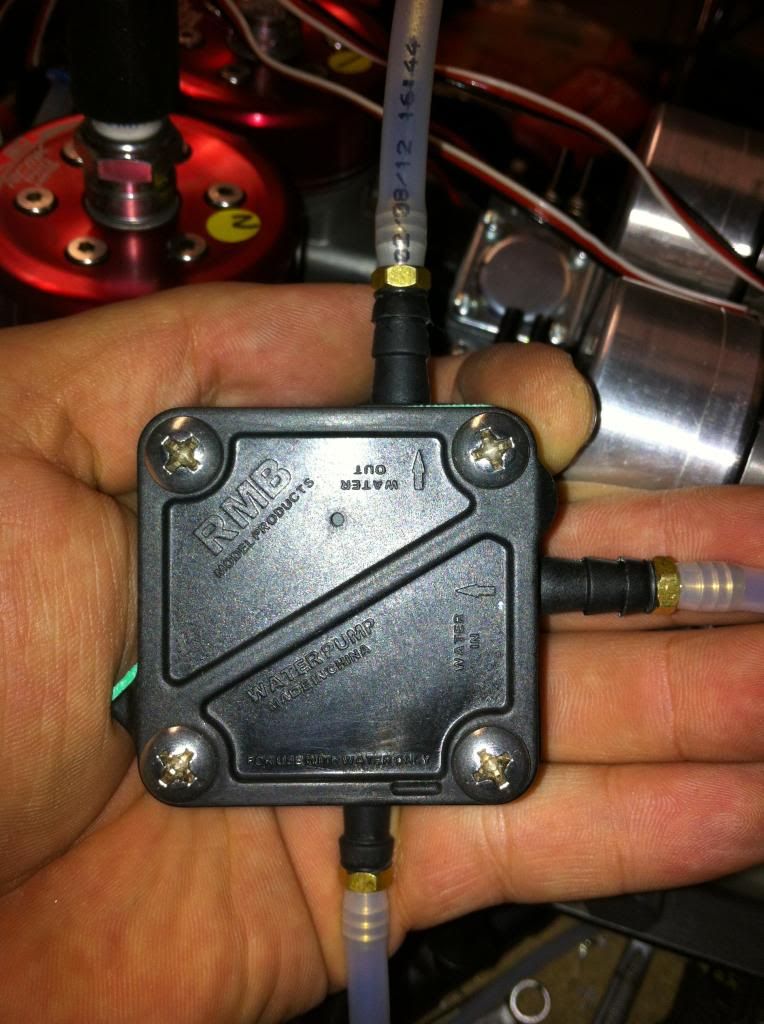

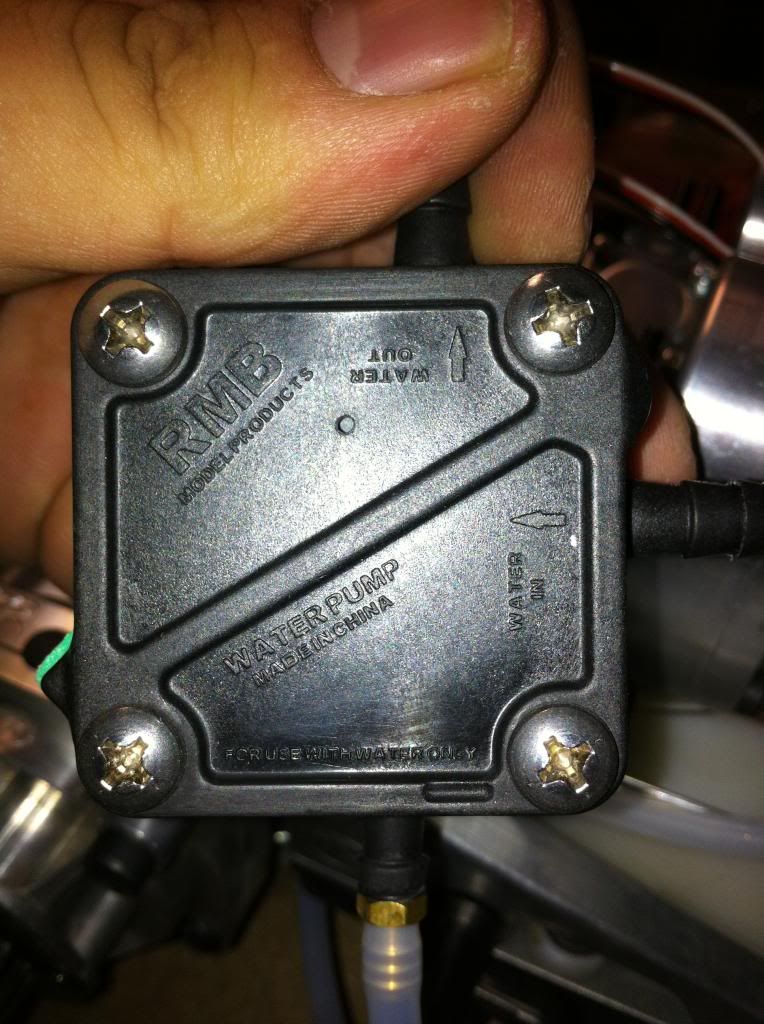

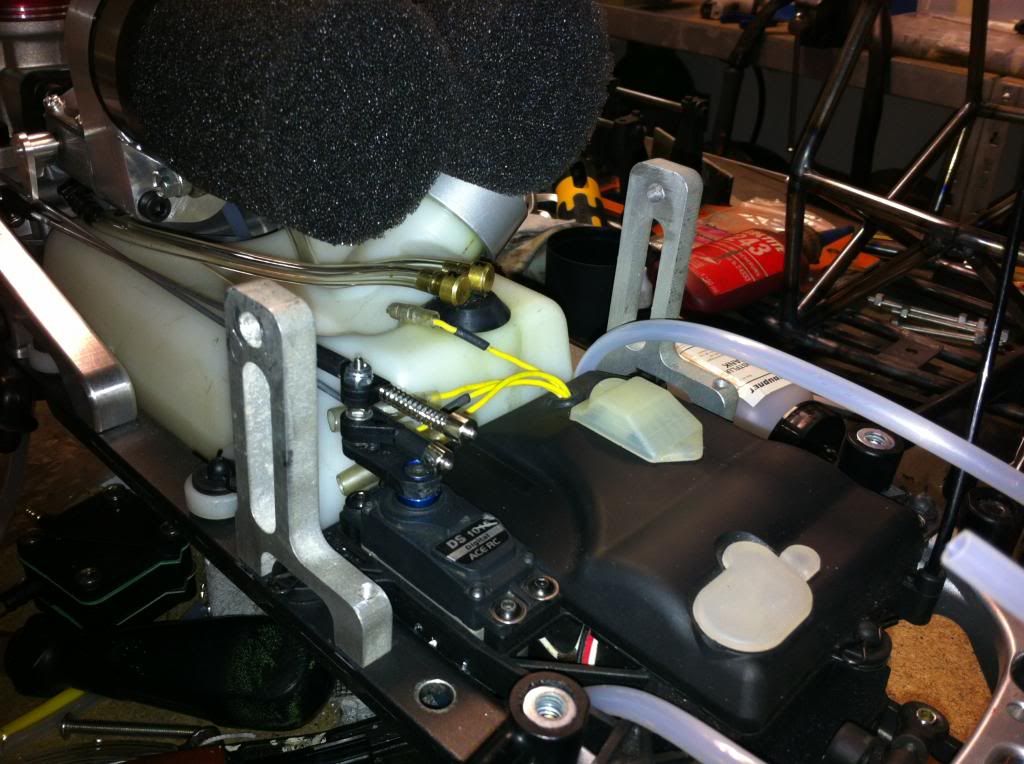

Die Wasserpumpe:



Bajabrothers Exhaust Holder:


Danke mfg danishooter

Momentan Warte ich nur noch auf die bestellung vom DDM die seit wochen Unterwegs sein solldamit ich dieses projekt abschliessen kann....werde euch auf den laufenden halten....

danke

mfg dani.......

Moin...

Das ist jenseits von Gut und Böse wie du dieses Hobby zelebrierst.
Du bist ne echte Bereicherung für das Forum...

Ich hoffe nur du bleibst dem ganzen noch weiter treu und gibt auch ein paar Daten nach den ersten Ausfahren preis.
Z.B. würde mich die tatsächlich Temperatur von deinem wassergekühltem Twin werden des Betriebes schon sehr interessieren!

Sehr geil Dani Lass krachen mit dem Erstbetrieb auf der Strasse.

raid schrieb:Moin...

Das ist jenseits von Gut und Böse wie du dieses Hobby zelebrierst.
Du bist ne echte Bereicherung für das Forum...

Ich hoffe nur du bleibst dem ganzen noch weiter treu und gibt auch ein paar Daten nach den ersten Ausfahren preis.
Z.B. würde mich die tatsächlich Temperatur von deinem wassergekühltem Twin werden des Betriebes schon sehr interessieren!

Danke dir

Ich kann ihn genauer Testen wenn das Wetter etwas mitspielt die Temps sind dementsprechend zu dieser Jahreszeit tief im Keller ,da draußen momentan sehr kalt ist sind auch die Temps sehr weit unten ,momentan habe ich max.Temps im Standlauf gehabt von + 50grad ohne eingeschalteten Lüftern...mit eingeschalteten Lüftern + 32 grad...mit Reduktion in der Leitung -6grad weniger...und wenn mein Cage endlich da ist und ich oben noch etwas Luft habe...

Verpasse ich dem ganzen zusätzlich noch 2 Radiatoren inkl Lüftern dazu...

D.h. Imsgesamt 4 Radiatoren mit 16 40x40 Lüftern das muss sogar im Hochsommer sehr gut funktionieren..nicht das der gar nicht mehr auf Temperatur kommt...

Aber ich halte euch auf den laufenden und Berichte was die Temps dann so machen...

Aber momentan fehlt mir die Zeit dazu Arbeit und Familie geht vor...Sorry


Danke MfG dani...

Danke dir Thomas.....

Haste mal überlegt, ob man die Köpfe nicht besser in Reihe in den Kreislauf einbindet, anstatt parallel? Kenne jetzt nicht den Aufbau der Kühlkörper, aber im PC-Bereich hängt man die Kühler in Reihe, da die Temperatur im geschlossenen Kreislauf (ab einer bestimmten Durchflussmenge natürlich) ohnehin fast gleich ist. Vor und nach dem Kühler unterscheidet sich die Temperatur nur um 1-2°.

Wie misst du überhaupt die Temperatur, nur am Wasser oder auch die Köpfe irgendwie selber?

Necrofridge schrieb:Haste mal überlegt, ob man die Köpfe nicht besser in Reihe in den Kreislauf einbindet, anstatt parallel? Kenne jetzt nicht den Aufbau der Kühlkörper, aber im PC-Bereich hängt man die Kühler in Reihe, da die Temperatur im geschlossenen Kreislauf (ab einer bestimmten Durchflussmenge natürlich) ohnehin fast gleich ist. Vor und nach dem Kühler unterscheidet sich die Temperatur nur um 1-2°.

Wie misst du überhaupt die Temperatur, nur am Wasser oder auch die Köpfe irgendwie selber?

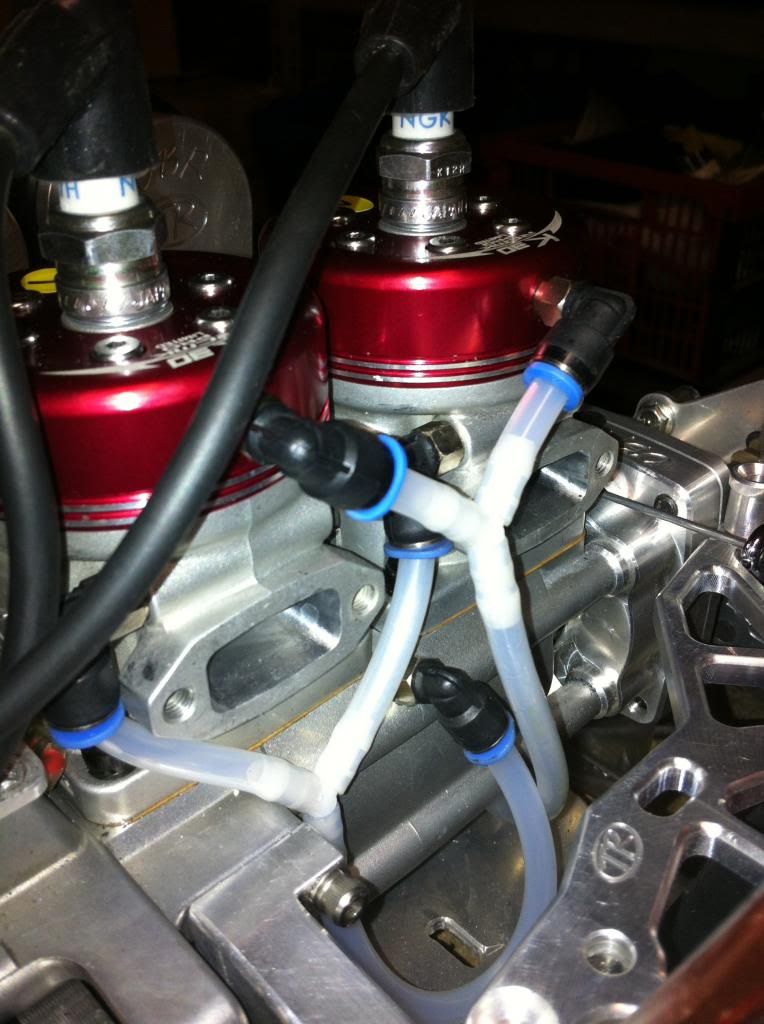

Man darf dieses System nicht 100% mit einen Computersystem vergleichen die Köpfe habe ich bewusst nicht in Reihe angeschlossen...warum damit beide Zyl die gleiche Abwärme an die Radiatoren abgeben.. Und nicht das der 1 zyl die Wärme an den 2ten zyl. abgibt... Somit in Reihe der 2te zyl Heisser wird...

Parallel geschalten gleiche Hitze an die Radiatoren...

Andersrum sind die Radiatoren vorne in Reihe angeschlossen....:-)

Temperatur Messe ich an die Zyl. und im Wasserkreislauf....?


MfG dani...

Die Unterschiede sollten relativ klein sein, so dass der zweite Kopf mit geringfügig wärmeren Wasser gekühlt wird. Aber ich hab da leider keine Erfahrung im Rc Bereich, aber wenn du Zeit und Lust hast, dann könntest du das mal testen.
Würde aber nur Sinn machen, wenn du unterschiedliche Temperaturen in den Köpfen hättest...

Bei den Köpfen ist es sehr wichtig, dass die Eingangstemperatur gleich ist. Hier wird mit nur einem KWG und einer KW gearbeitet. Die Durchflusszeit ist sehr lang und delta-t der Ein-und Ausgangstemperatur rel. groß. Somit würde ein Zylinder immer wesentlich wärmer laufen als der andere.

So hier tut sich auch etwas hier mal ein kleines Vid im Testzustand....

momentan habe ich zusätzlich 2 Radiatoren mit je 4 Lüfter mehr drangehängt...

Insgesamt 4 Radiatoren mit 8 Lüfter....

Hier das Vid...

Bitteschön...
