Erfahrungsberichte GFk Karos selber herstellen

Ich finds total scheisse,






















Das ich dad nicht so gut kann, super Arbeit von euch
Gruß
Thomas

Super arbeit tigra16v85

danke an allen den es gefallt hat auch lange genug gedauert bis er fertig wa.

so heute ging es weiter

Original Karo wieder abgeklebt und mit Trennspray behandelt

🖼 Bild nicht mehr verfügbar 🖼 Bild nicht mehr verfügbar 🖼 Bild nicht mehr verfügbar

danach 1 Lage 80g/m² Glasgewebe
3 lagen 160g/m² Glasgewebe
100 g Harz-Härter-Gemisch
5 g Farbpaste

🖼 Bild nicht mehr verfügbar 🖼 Bild nicht mehr verfügbar 🖼 Bild nicht mehr verfügbar 🖼 Bild nicht mehr verfügbar

buuuuuuhhhhh wieder schwarz

aber super Arbeit

so ich will euch mein zweites Projekt ja nicht vorenthalten. und damit Karsten nicht wieder meckert mal nicht in schwarz

FG Leopard Karo

🖼 Bild nicht mehr verfügbar 🖼 Bild nicht mehr verfügbar 🖼 Bild nicht mehr verfügbar

schaut super aus hast nicht zu viel versprochen, echt geil
welche Farben hast du denn noch ?

Hatte bei der letzten weiss, schwarz, das orange und rot gekauft. Bis jetzt nur schwarz und weiss getestet, das ist einfach wie soll ich sagen perfeckt.
Und Farbe vom FG ist grandios Orange
Hast mich gleich wieder juckig gemacht, erzähl doch noch unseren Interessenten was du für lagen verwendet hast.

Mach mich jetzt an den Truck, weil meine in Ilse ziemlich gelitten hatt.
Bin am überlegen, wie ich es am besten mach.
Am liebsten währe mir eine Negativ quasi das Aussenmass der Karo, so dass ich rein laminieren kann.
Ach ja ich will es auch mal mit dem EPH500 probieren.

Gruss

muss mal sehen wenn ich weiß das sie in sich gut stabil geworden ist schreib ich mal alles auf vom verbrauch usw, ich will ja noch Kohlefaser Rovings einbringen um mehr Stabilität zu bekommen.
also aus der Erfahrung mit der FG Karo würde ich es zweiteilig Probieren (die fg karo hat mich bestimmt 2 Lebensjahre gekostet ) solch große Flächen mit Konvexen Formen sind nicht einfach zu bewältigen. besonderst um so dicker dein Gewebe ist. ich habe ja dieses mal denn Härter GL benutzt der zwar schön zu verarbeiten ist aber was die festigkeit angeht etwas schlechter ist als der Härter L.
bei deinem Härter wirst du mit der Topfzeit Probleme bekommen. darüber solltest noch mal nachdenken

mehr Farbe habe ich nicht aber noch nen anderes schmankerl nur dauert das noch ein par Tage da ich wohle noch mal mit gefärbten Harz an meine Karo muss

Stimmt, 60min naja es sei denn ich tu die Lagen schon voher tränken und mache das andrücken zu zweit.
Dann könnte es vielleicht gehen.

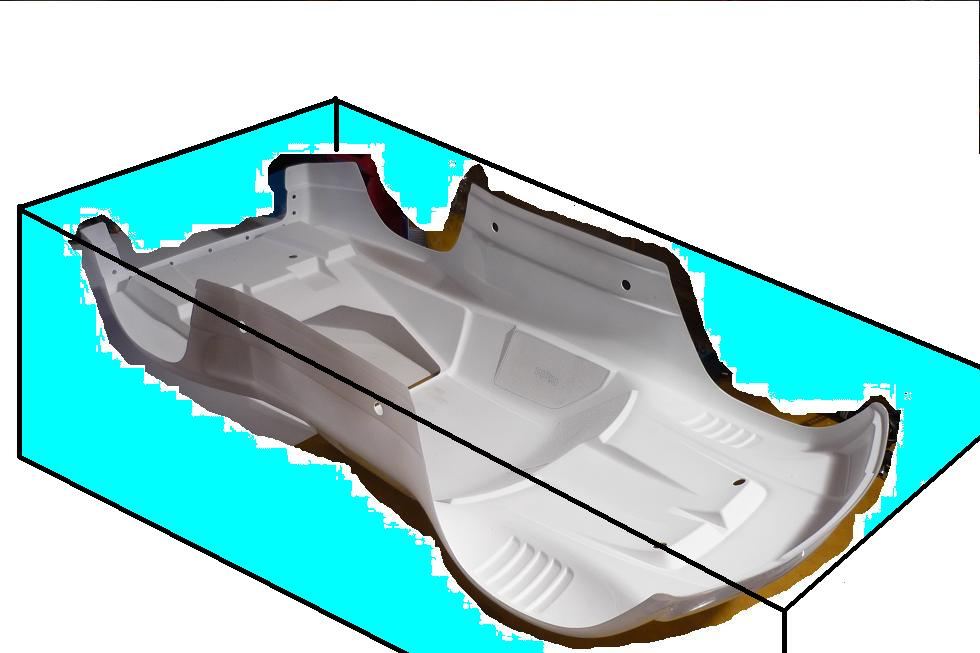

Schau mal ich dachte iw. so evtl. mit Siliconartigem ausgissen (blau) im Kasten

Musst du dir so vorstellen, andersrum zu Anfang
1. die Karo steht richtigrum auf dem Boden
2.Rahmen drum rum, am besten 10cm höher damit stabilität gegeben ist
3. Karo von innen her versteifen, befestigen und abkleben (Radkästen;Heck)
4. evtl. auftgragen eines Trennmittels
und dann bin ich mir noch nicht sicher

mach ich da jetzt eine Schicht rein ? wenn ja welche und was ? (das sollte dan die zu laminierende Fläche sein
oder aber kipp ich das zu laminierende 2K Material gleich drüber

6. aushärten lassen, Kasten demontieren
7. Karo lösen, evtl. Platte als Versteifung unterlegen

Nen anderen Vorschlag du nimmst dir dein dickes Gewebe was du mal für dein Chassis benutzt hast und laminierst das über deine Karo (das soll deine Form werden) wenn es trocken ist kannst du es abheben und innen Schick machen also glatschleifen Und gut mit trennmittel behandeln darein kannst du dann deine eigentliche Karo laminieren. Also die fg Karo ist gut stabil geworden habe ich wie folgt gemacht

1 Lage 80 g
2 Lage 163g
3 Lage 80 g
4 Lage 163g
5 Lage 80g
6 Lage 163g

Harz Verbrauch ca 230 g

ja aber das war irgend ein 1000er viel zu steif für die Ecken, die bekomme ich niemals so fein wie ich sie gern hätte.

Hab mir das schon mit Fliesskeramik mal durch kalkiliert böse Zahle kommen da zusammen.
Das siliconartige ist schon besser, nur gefällt mir die Oberfläche nicht, es sei denn ich zieh vakoum dann gehen auch die meisten Bläschen mit raus . Aber sicher bekomm ich dann wieder Props. mit dem Uhrteil (sprich der Karo) es sei denn sie wird irgendwie verdichtet nur wie ? mit Bauschaum ? das zieht sich auch zusammen bei vakoum !!!

Alles misst, so richtig bin ich mir noch nicht im klaren wie ich es am dümmsten mache.

Schön ist es auch wenn ihr an den Formen mal etwas anders macht also keine 1 zu 1 Kopie von der Originalen .
Das sind ja sonst Clone
Z.b an den Fenstern oder auf der Haube mal was anderes drauf machen .
Währe bestimmt interesant und das hat sonst keiner .

Das sind ja sonst Clone
Z.b an den Fenstern oder auf der Haube mal was anderes drauf machen .
Währe bestimmt interesant und das hat sonst keiner

Ja du hast recht , aber iwo. gabs die schon mal zu kaufen nur bin ich nicht bereit, solch Summen zu zahlen.

Andere fragen sich sicher warum will der Idiot sich dann eine Form machen was ungefähr genau so viel kosten würde ! ?

Wenn es so sein sollte wie ich es gern hätte, dann brauch ich mir keine mehr zu kaufen, zumal das Aramidgewebe zum Bash doch erheblich mehr wegsteckt (wenn man es richtig macht) als Lexan
Neo ich hätt auch gern ein Programm, wo ich die Maße und Daten eingeben kann.
Verändern und Proportionen bearbeiten kann.

Nur kostet soetwas...........

Nee nix Program .... im Haushalt schauen was da so Rumliegt was passen könnte und das dann auf die Originale Kleben und erst dann Abvormen .
Da findet sich immer mal was nettes . Oder Bei ATU kleine Lufthutzen besorgen und zur not zurech schneiden .
Habe auch eine auf der 4 Achser Bobby Car Karosse .
Und nach dem Abvormen schaut es so aus als muss das so .

Sehr geile Arbeit von euch.... Erinnert mich an meine ersten Versuche
http://www.hpi-baja.de/wcf/index.php?page=Thread&threadID=1970&highlight=
