Rück/Bremslicht

Mahlzeit,

ich weiss grad nicht ob das schon jemand gebastelt hat. Ich werd diese Woche mal anfangen die Rück/Bremsleuchte für meinen 5B fräsen, ich werd das ganze aus rundmaterial machen und damit dann die Strebe unterhalb des Heckflügels ersetzen. Von der Verschaltung her will ich ne Z-Diode vorschalten die mir 0,7V Spannungsfall bringt, darüber wäre dann das Rücklicht an. Per Microschalter wird die Diode überbrückt, wodurch das Licht die volle Spannung bekommt und heller leuchtet....ööäähhmm hat das jemand verstanden Als Leuchtmittel werd ich 3mm LEDs einsetzen (9Stück) Sobald ich losgelegt hab kommen natürlich ein paar Bilder dazu. geh heut erstmal Material kaufen .

Hat jemand zufällig eine idee für die Schalterposition? Ich dachte zunächstmal direkt am lenk/brems-Servo?

wie wärs über den dritten kanal der funke wenn der vorhanden und frei ist ? Von Elektronik hab kein Plan, daher kann ich erahnen was du vorhast aber verstanden hab ich es leider nicht.

Zuuufällig - ja, hier:

Bremslicht Tut

Schalten kann man das Bremslicht auch mit einem Reedkontakt, sollte aber ein "Vergossener" sein, da die "Einfachen" zu schnell kaputt gehen.
Ich hatte meinen auf das Gasvervo (an die Seite) geklebt und einen kleinen Magneten (war ein ganz kleiner Brushlessmotor, Durchmesser ca. 5mm) als Auslöser mit an das Servohorn gesteckt. So läuft der Magnet über den Kontakt und löst ihn aus, Position des Kontakts muss an gewünschtem Auslösepunkt fixiert werden.

Schaltung habe ich genauso gelöst, wie Du es beschrieben hast - funktioniert!

Viel Erfolg - Dirt Tracker

Edith:

wie wärs über den dritten kanal der funke wenn der vorhanden und frei ist ? Von Elektronik hab kein Plan, daher kann ich erahnen was du vorhast aber verstanden hab ich es leider nicht.

Nein, damit könnte er Scheinwerfer an und aus schalten, es geht hier aber um's Bremslicht.

@Dirt Tracker,
d.h. du hast auch ein kombiniertes rück/Bremslicht gebaut? Also immer Rücklicht an und beim Bremsen heller, richtig? funtioniert übder eine Z-Diode oder?
Hab mir grad überlegt das ganze aus Makrolon zu bauen, und die LEDs von hinten (fahrtrichtung von vorne) in das Makrolon einlassen, sodass diese durch das Makrolon duchleuchten. Also so ein efekt wie bei nem Leuchtstab, sollte das gehen
Die Sache mit dem Reedkontakt werd ich mir zu herzen nehmen, der den du verlinkt hast, kann aber aber nur 100mA wird bei 9 LEDs á ca. 20mA eng. oder mach ich da nen denkfehler?

Zitat
wie wärs über den dritten kanal der funke wenn der vorhanden und frei ist ? Von Elektronik hab kein Plan, daher kann ich erahnen was du vorhast aber verstanden hab ich es leider nicht.


Nein, damit könnte er Scheinwerfer an und aus schalten, es geht hier aber um's Bremslicht.

Da hat er recht, ich würde das Rücklicht über einen Hardwareschalter in der E-Box einschalten und das Bremslicht dann eben über den Reed

Jep - habe auch ein kombiniertes Licht, aber bei mir ist's ein Wiederstand, keine Z-Diode - die sollte sich (die richtige vorausgesetzt) besser dafür eignen.

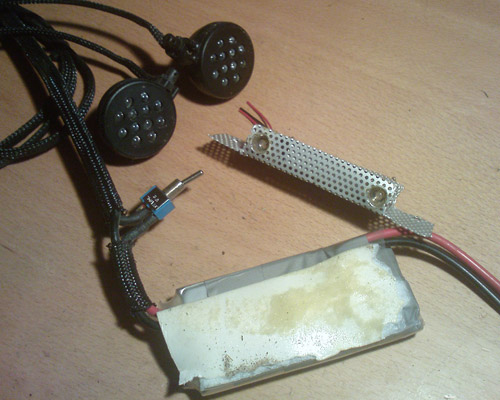

Vorne habe ich weisse LED's, hinten Emitter verbaut (orangerot).

Und genau, der Reed Kontakt war nur als Beispiel, das große "C" hat schon eine Menge davon (auch Vergossene), da wird doch Einer zu finden sein...

Wenn Du es mit einem Reedkontakt machen willst, solltest Du wirklich einen Vergossenen hehmen, ich habe beim Einbau (im Schrumpfschlauch) drei Kontakte geschrottet - gut, Sekundenkleber und Aktivator war auch etwas heftig (für die aus Glas, trotz Schrumpfschlauch drum'), aber beim nächsten Bash, groben Anfassen, etc. wäre der eh' zerbröselt...

Das mit dem Makrolon wird funktionieren, wichtig ist dabei nur alle Flächen die nicht leuchten sollen zu "versiegeln", damit dort kein Licht austritt.
Sonst sieht Dein Bremslicht wirklich aus wie ein Leuchtstab - aber es soll ja "nur" in einer gewissen Streuung nach hinten strahlen.
Du kannst als "Versiegelung" das Bremslicht mit dünnem Alublech, Polystyrolplatten (DIN A4 im Baumarkt für ein paar Cent), oder ähnlichem "beplanken" - halt Material, das kein Licht durchläßt (mehrmals Lackieren geht auch, oder Klebefolie).

Muss mal sehen, jetzt wo sonst nix' ansteht an meinem Baja, könnte ich das "Lichtgeraffel" auch mal wieder dranstricken.
Müsste ich auch wieder ummbauen, war für eine externe Lipozelle (2000 maH), die ich noch von einem Helipack übrig hatte, ist mir aber doch zu groß die Zelle - mal sehen wie ich das mache...

Jetzt habe ich soviel gequatscht, da hab' mal noch schnell ein Bild davon gemalt (Schalter für Scheinwerfer, weil 3 Kanal mit FS "belegt". Habe ich mit einem Kabelbinder an der mittleren Strebe innen befestigt.)

FF mit dem Bremslicht - Dirt Tracker

Ach ja: wenn ich dann schon bauen muss werde ich auch mal ein alternatives Hecklicht bauen, auch irgendwas mit Makrolon, mal sehen was das wird muss ja auch zu meinem "Camoustoffbaja" passen...
...yeah, i'm the king of edit...

Hier mal ein Link ..Das ist die Neue Version

Mein neues Rücklicht mit integriertem Bremslicht
