Turtle Racing, Getriebebox "Quick Diff Trans" und Dichtungsring

HAllo ,
ich hätte da einmal eine Frage an euch:

Ich habe mir jetzt von Turtle racing ein Quick Diff besorgt.
Leider bin ich nach dem ich das Vid zum Zusammenbau auf der TR- Homepage auf ein Detail gestoßen dass ich nicht selber Lösen konnte.
Siehe Vid:ca. 22 sec

http://www.turtleracingproducts.com/turtle_racing_installation.php

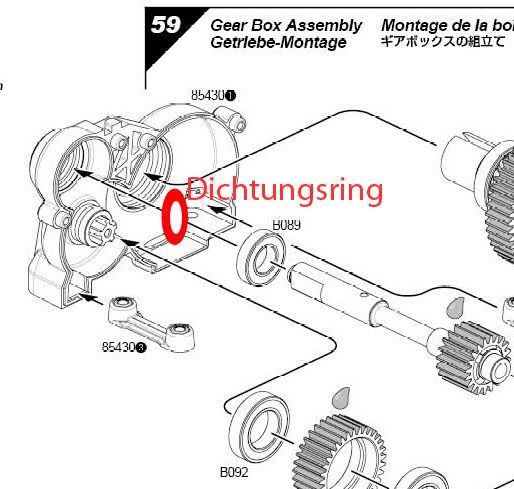

Das Folgende Bild Stellt die Getriebebox dar und laut TR sollte zwischen Getriebebox und Kugellager der Getriebewelle ein Dichtungsring verbaut werden.
Lt. TR sind dieser Dichtungsring und die Abdeckungskappe der Getriebewelle die einzigen Teile die von der alten Plastik-Getriebebox behalten werden bzw wieder verbaut werden.
Mein Problem ist einfach nur dass in der Beschreibung auf Seite 31 dieser Dichtungsring weder Eingezeichnet noch beschrieben wird.

Also meine Frage ist:
weiß irgendwer was von diesem Dichtungsring und wenn ja aus welchen Material besteht dieser Ring, Gummi , Plastik?

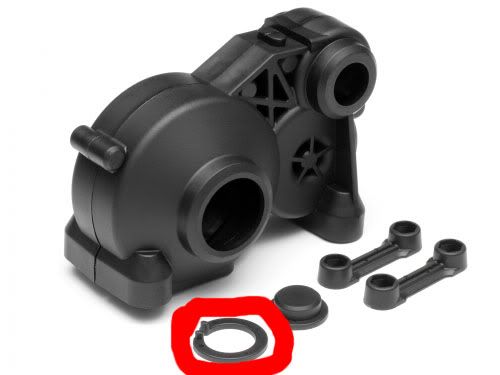

Die zweite FRage ist: Welches Teil ist das von mir Rot eingerandete auf dem Nächsten Bild:



So danke euch soweit fürs reinschauen vielleicht habt ihr ja eine Antwort für mich....

hi die dichtung kenne ich auch nicht ist in meinem Baja 5B SS auch nicht drinn keine ahnung was das sein soll.
Der Kunstoffring den du makiert hast müsste der sicherungsring für den Bremsscheibenhalter sein.
Ist bei mir in der anleitung auf seite 32 zu finden.

Super Danke für dei Antwort erst einmal, ich habe schon gedacht das ich komplet bemost binn, nach dem ich das Vid von Tr gesehen habe und der Typ von dem Dichtungsring erzählt von dem ich ebenfalls noch nie irgendwas gehört habe...

Es handelt sich um diesen Dichtring.

Ich verstehe nicht warum HPI den nicht mit in den SS-Bausatz reinpackt, der ist garnicht mal so schlecht. Dadurch sammelt sich kein Sand mehr in dem Loch wo die Getriebewelle reingeht und die Lagerdichtung bleibt heil.

Hallo

ich habe dort einen O-Gummidichtungsring verwendet dann das Lager hinter her geschoben und die Welle eingebaut. Hält wunderbar und du hast keine Lücke mehr zwischen Gehäuse und Lager.

Wow super....Großartig... genau das habe ich gesucht... Danke für die Antwort....

Hallo zusammen

Ich habe mir auch die Turtle Racing, Getriebebox besorgt. Kann mir einer von Euch sagen, für was die kleine Unterlagscheibe und die einzelne Schraube ist, die im Schraubenkitt beigelegt sind? Im Montage Video habe ich nicht gesehen wo diese hin kommen.



Grüsse aus der Schweiz

Flipper

t4raser schrieb:Die TR Tranny Platte hat n kleines Loch und damit verschraubst Du die Platte mit dem Gehäuse

Meinst Du die zwei markierten Stellen? Scheibe und dan Schraube zum befestigen?

🖼 Bild nicht mehr verfügbar
🖼 Bild nicht mehr verfügbar

Genau da gehört die Schraube hin

DANKE für die Schnellen Antworten.

Gruss Flipper

Hätte mal eine Frage an die Besitzer des Quick-Diffs:

Brauche ich die auf dem ersten Bild abgebildeten Mutterhalter 85430/3 auch für das Quickdiff?

Danke, mir hat es die Teile beim öffnen des Standard-Diffs ausgenudelt d.h. die Muttern drehen jetzt mit.

und ich hab ich schon immer gefrag wohin diese Dichtringe gehören könnten, weil ich die beim Baja nie gesehen hab...
