Servus Gemeinde,

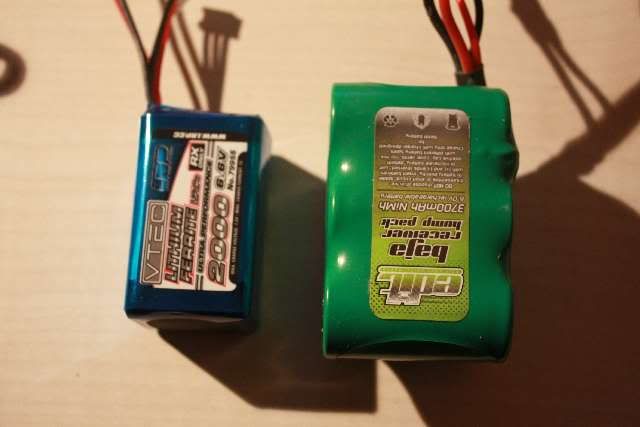

da ich meine "Dirty Sister" so leicht wie nur möglich machen will hab ich mich jetzt dazu entschieden den normalen HumpPack-Akku gegen einen LiFePo RX Only Akku zu tauschen. Ich hab mich für einen http://www.hpi24.de/index.php?page=product&info=6746" rel="nofollow">LiFePo RX Only von LRP entschieden, neben dem Gewichtsunterschied(normales HumpPack ca. 375g, LiFePo ca. 90g) bietet er noch weitere Vorteile. Zum einen ist kein Spannungslimiter mehr notwendig um digitale Servo’s zu schützen, er liefert konstante Leistung die auch bei Last nicht einbricht und auch nicht ganz unwichtig, er ist wesentlich kleiner als ein normaler HumpPack-Akku wie auf folgendem Bild zu sehen.
Da mit dem LiFePo immer konstante Leistung anliegt, werden natürlich auch die Servo’s konstant versorgt. Was ich nicht dachte, aber man merkt den Unterschied zu einem normalen HumpPack-Akku sehr deutlich in der Reaktionsschnelligkeit der Servo’s.
Ein Problem gibt es aber, da der LiFePo wie alle Lithium Akku’s nur mit Balancer geladen werden sollte, müsste man jedes mal die RC-Box aufmachen und den Akku rausholen um ihn zu Laden. Darauf hab ich keine Lust und hab mir was einfallen lassen, was ich euch im folgenden Tutorial vorstellen will.
Benötigt werden folgende Teile:
1x DIN Einbaubuchse
1x DIN Stecker
1x Staubschutzkappe für DIN Einbaubuchsen
2x BEC-Buchsen
2x BEC-Stecker
1x LiPo Sensorstecker Bausatz
2x Bananenstecker
Schrumpfschlauch
Kabel

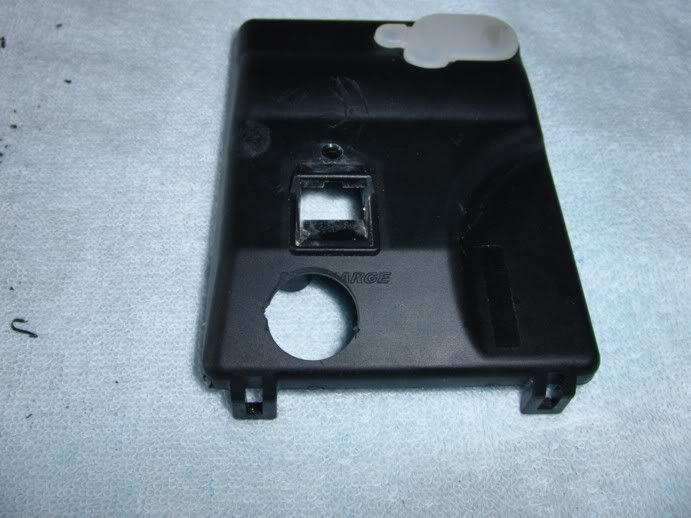

Als erstes muss man ein Loch in den Deckel der RC-Box bohren, in dem Fall ein 18er Loch, um die DIN-Einbaubuchse dort zu versenken. Ich hab das Loch an der Stelle gebohrt damit ich bei einem vollständig zusammengebauten Baja an die Buchse zu Laden rankomme. Die Buchse hat eine kleine Nase damit sie sich im eingebauten Zustand nicht drehen kann, deshalb muss man eine kleine Aussparung irgendwo am Rand des Loches lassen, hier links auf halber Höhe zu sehen.
Dann kurz prüfen ob die Buchse sich auch richtig Einsetzen lässt.

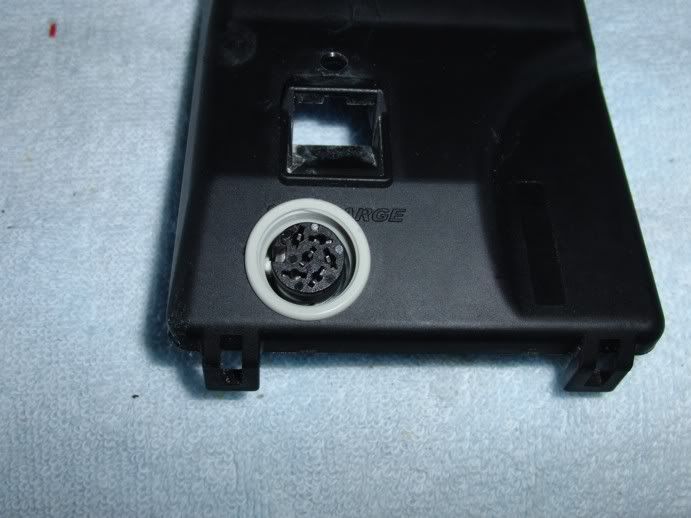

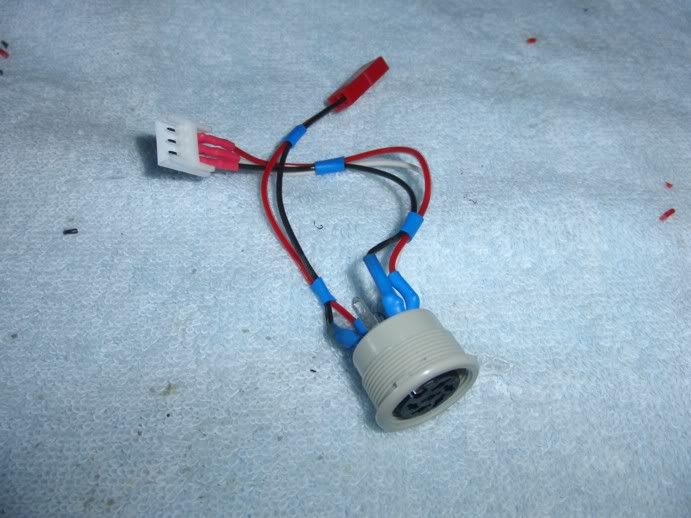

Nun an die Buchse die Anschlüsse, einmal für das Balancer-Kabel(3-Pol, weiße Buchse, links) und einmal für Stromversorgung(2-Pol, roter BEC-Stecker, rechts) anlöten, wie hier im Bild zu sehen. Ist alles sauber Verlötet kann die Buchse in den Deckel eingebaut werden.
Um den Stromanschluss nach außen legen zu können, wird ein Y-Kabel benötigt, welches ich aus zwei BEC-Buchsen(Strom für RC-Box und Leitung zu DIN Buchse) und einer BEC-Stecker(Anschluss für Akku) selber zusammengelötet hab, wie auf folgendem Bild zu sehen.

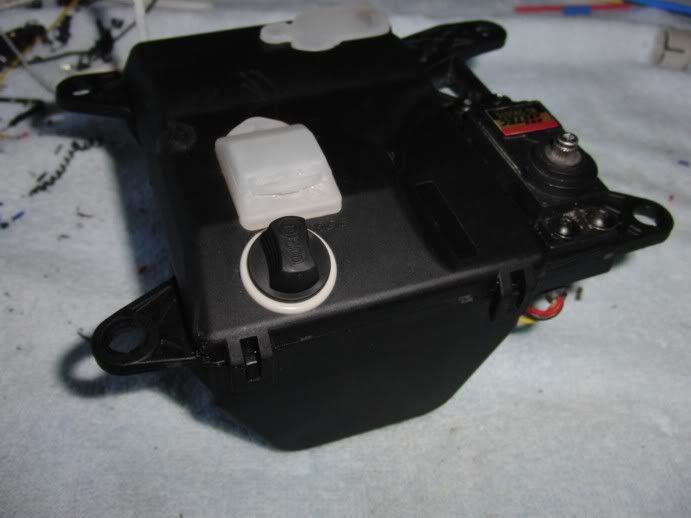

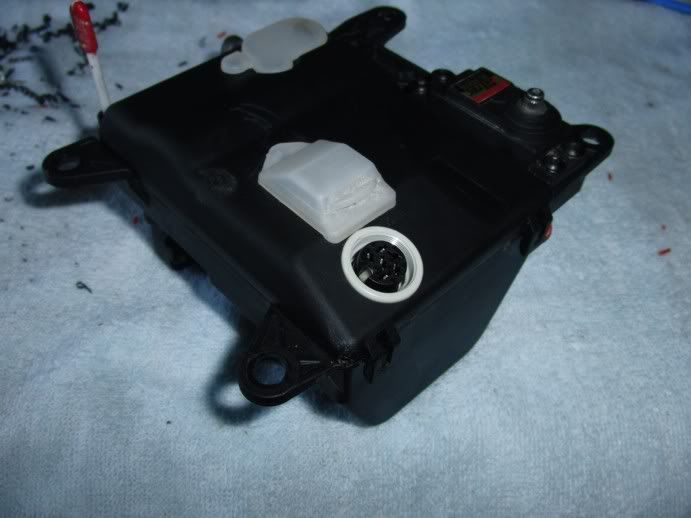

Die RC-Box kann nun wieder zusammengesetzt werden und dank dem kleinen LiFePo hat man auch keinerlei Probleme die zusätzlichen Kabel unter zu bringen. Damit die Buchse nicht verdreckt sollte man eine Staubschutzkappe verwenden, wie auf dem zweiten Bild zu sehen.

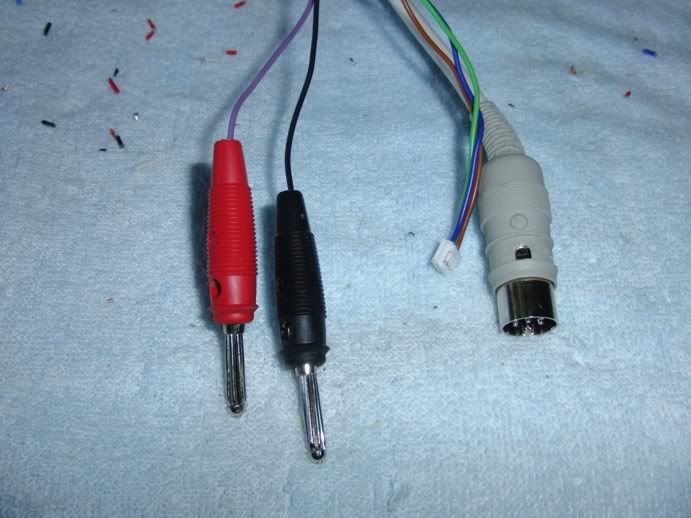

Nun muss noch das Ladekabel selber mit den verschiedenen Steckern zusammengelötet werden. An das eine Ende kommt der DIN-Stecker, wobei man hier noch nicht auf die Belegung achten muss. Die Anschlüsse für das Ladegerät, Strom und Balancer, kommen auf das andere Ende des Kabels. Hierbei muss jetzt auf die Belegung geachtet werden, damit man nichts falsch anschließt und somit das Kabel nicht funktioniert, hierzu empfiehlt sich ein Multimeter um die Durchgänge prüfen bzw. durchpiepsen zu können. Hat man das alles gemacht sehen die beiden Kabelenden wie folgt aus, links Akkustromanschluss, mittig der kleine weiße Balanceranschluss und rechts der DIN-Stecker zum Anschluss an die RC-Box.

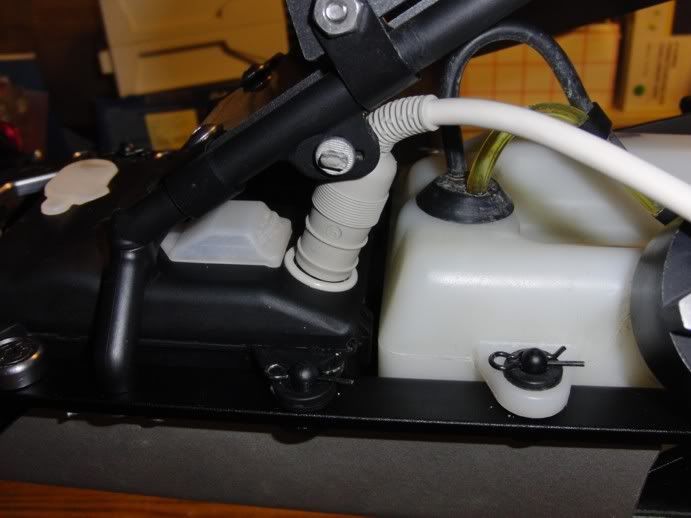

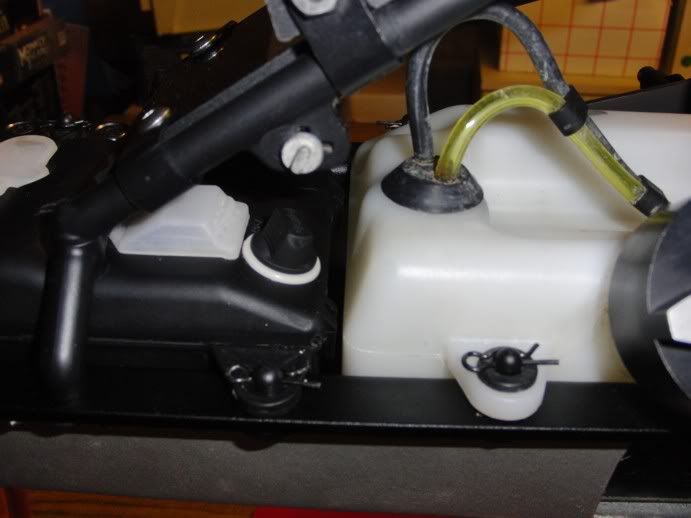

Im eingebauten Zustand am Baja sieht das ganze dann wie folgt aus.
So kann nun auch bei einem vollständig zusammengebauten Baja der LRP LiFePo RX Only Akku geladen werden.
Viel Spaß beim basteln
Gruß Möter
