Kill Off Micro Schalter

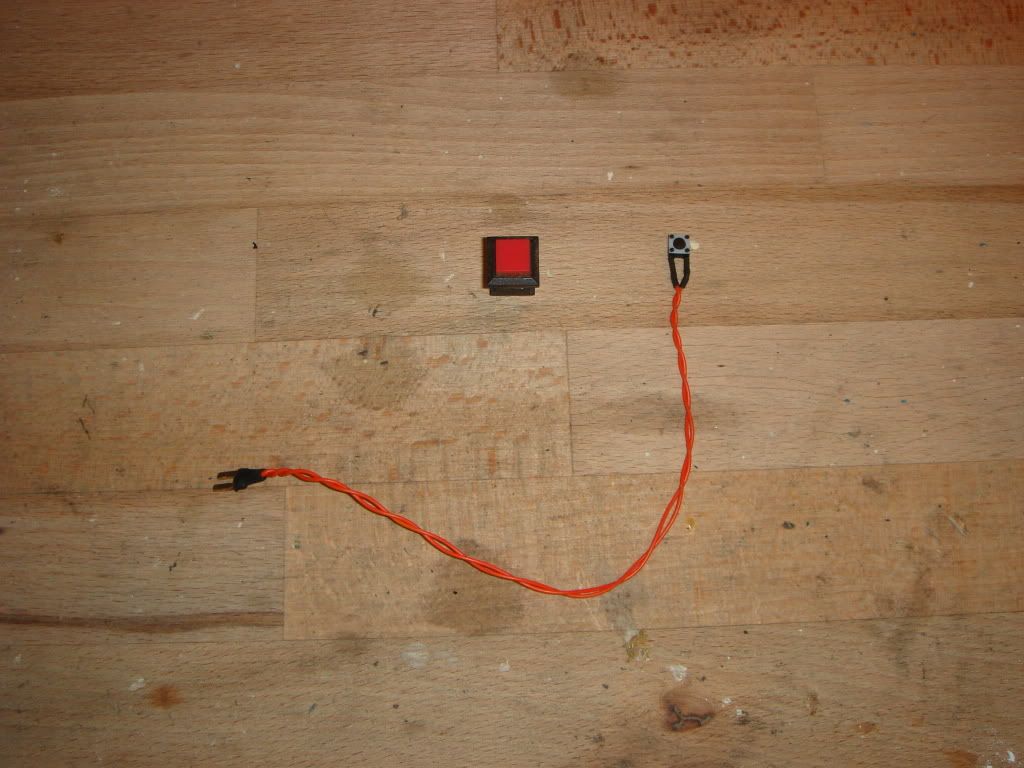

Wir benötigen:
1x Kill Switch Schalter
1x Microschalter ( Conrad )
ca 5cm Lötzinn
ca 2 cm Schrumpfschlauch
Eine Heisklebe Pistole
Als erstes nehmen wir uns einen alten Schalter.

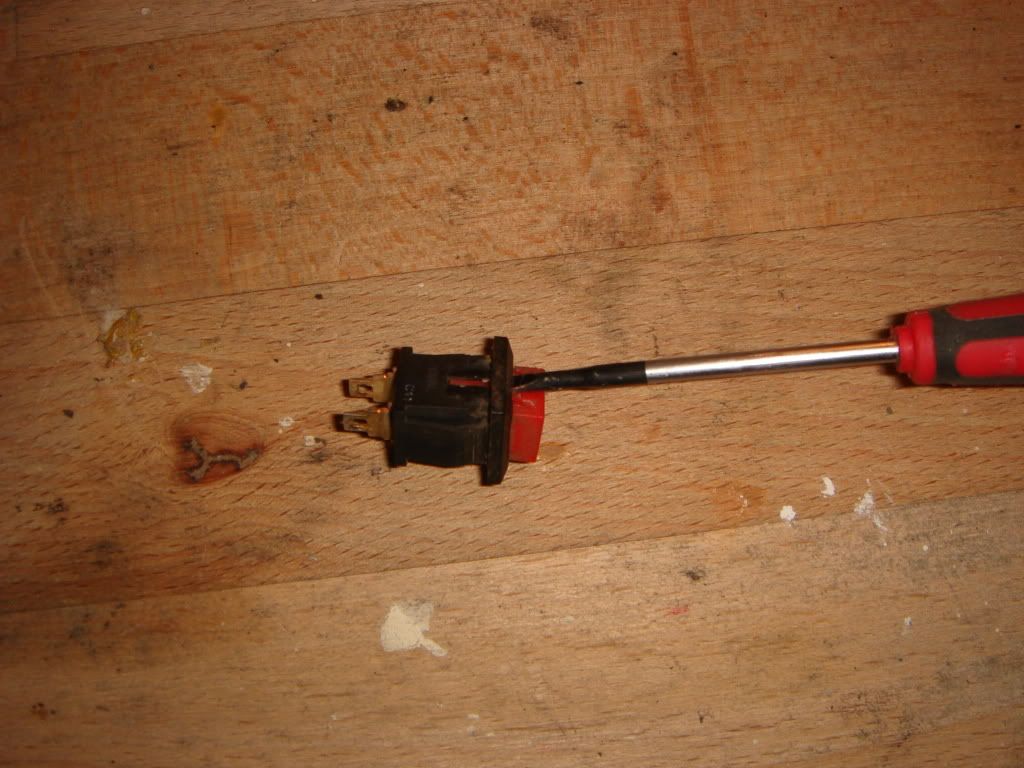

Mithilfe des Schraubendrehers, hebeln wir den Druckknopf aus seinem Gehäuse.

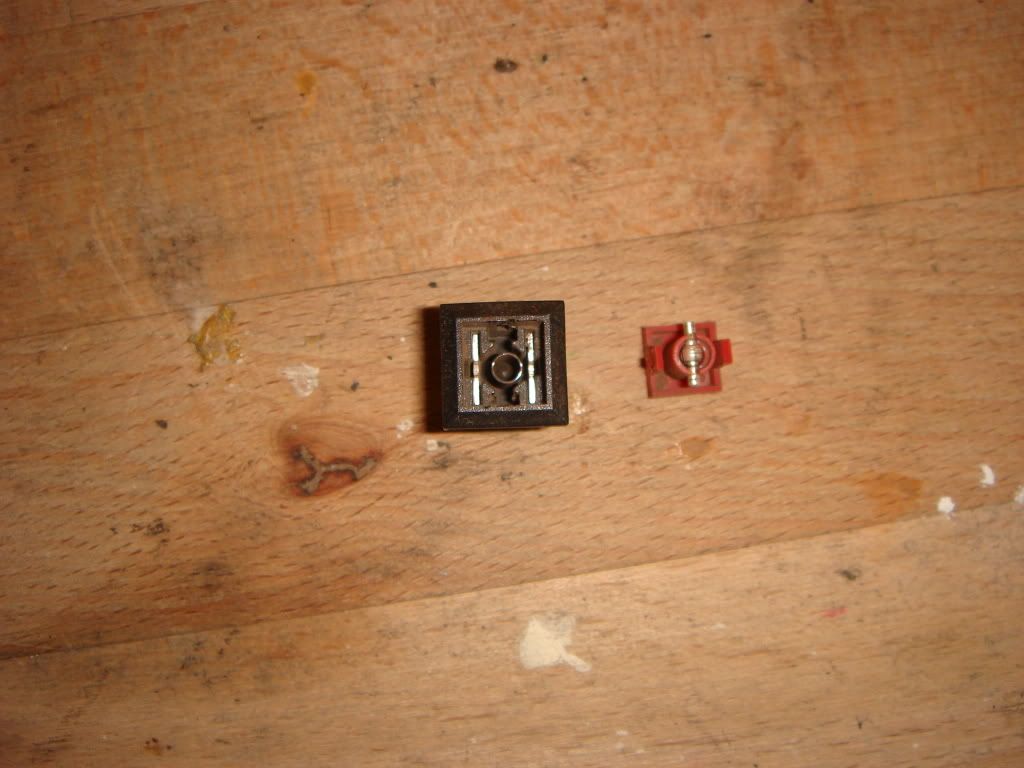

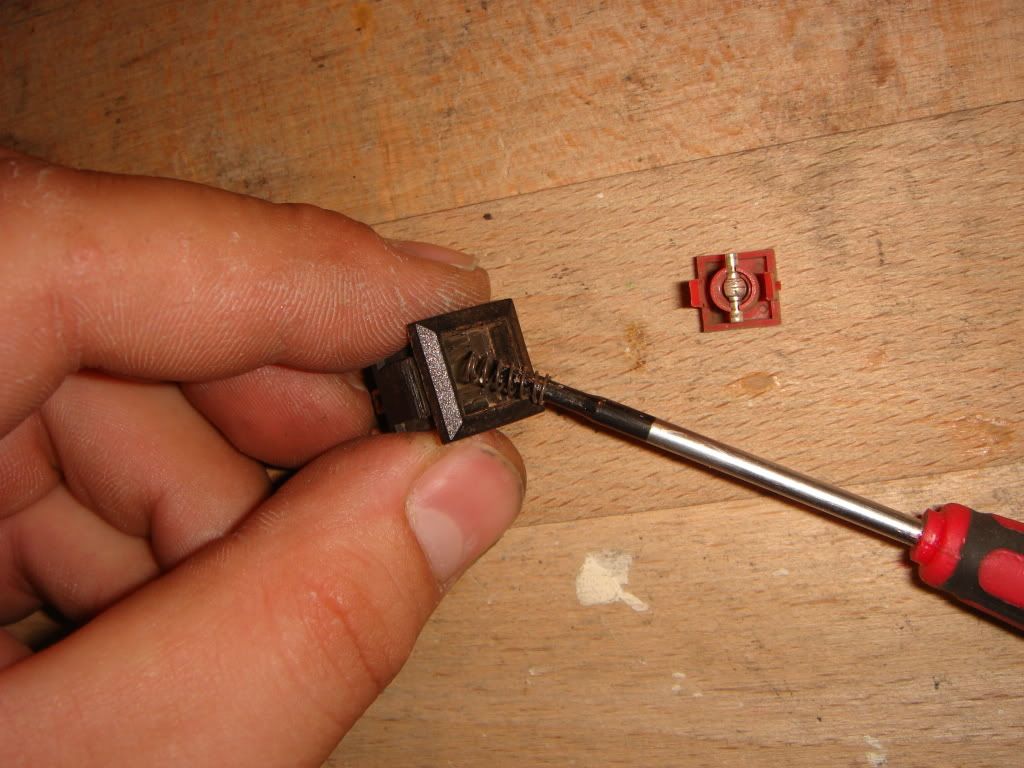

Dann entfernen wir die Feder in der Mitte.

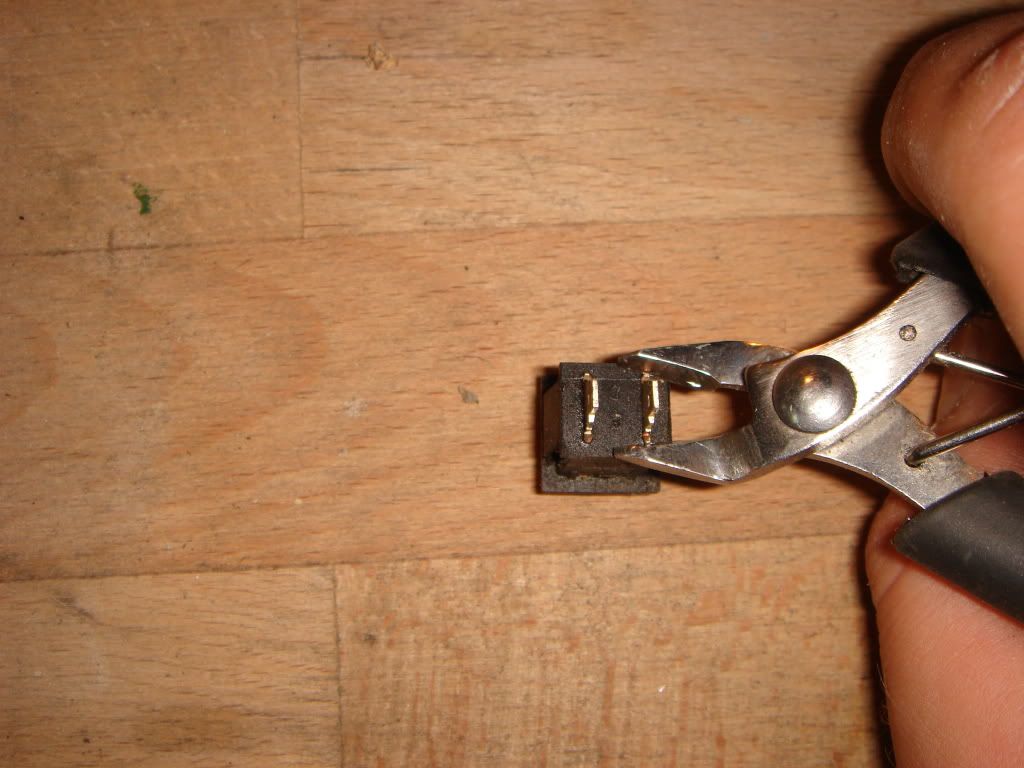

Nun nehmen wir einen kleinen Seitenschneider und quetschen die Widerhaken zurück in ihre Ursprungs Position.
Dann Drücken wir das Gehäuse auf den Tisch oder eine Harte Unterlage und lösen somit die Kontakte aus dem Gehäuse. Welche wir mittels einer Spitzzange dann komplett entfernen.

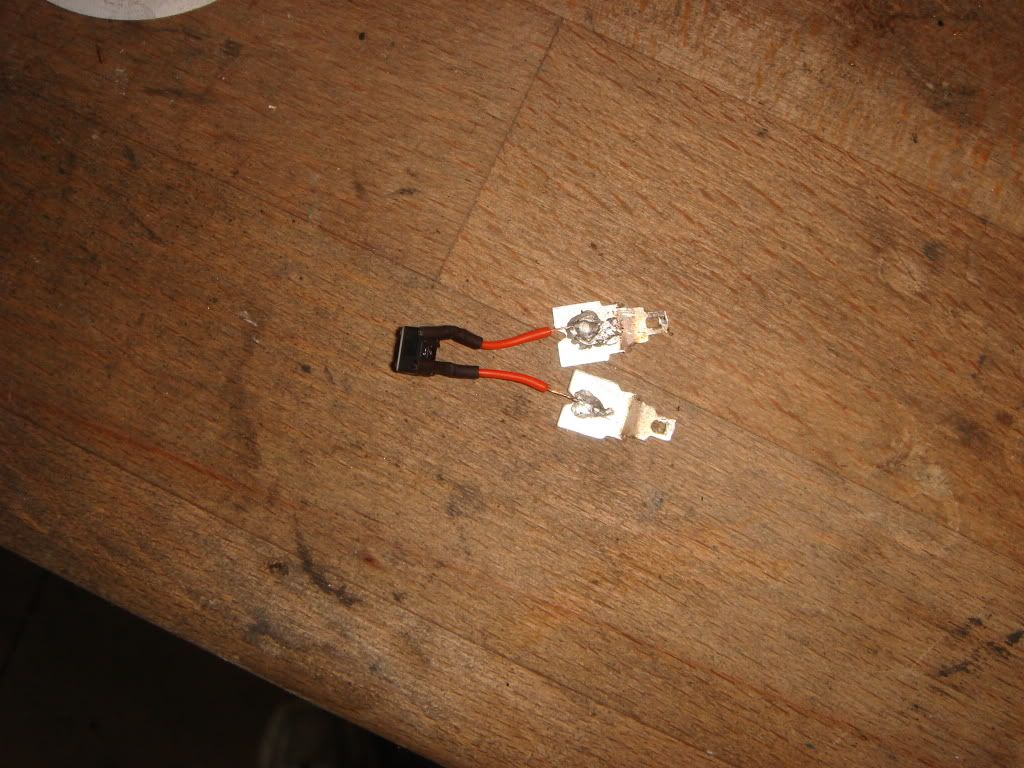

Wir nehmen beide Kabelenden die ich zuvor abisoliert habe, und verzinnen diese zuerst. Dann Drücken wir den Lötkolben auf die Kontakte um diese zu Erwärmen. Wir halten etwas Lot auf die Kontakte und warten bis es zerläuft und sich mit dem Material verbindet. Danach löten wir die Kabelenden an. Aber Mittig ganz wichtig.
Ich habe das schon mal vorbereitet.

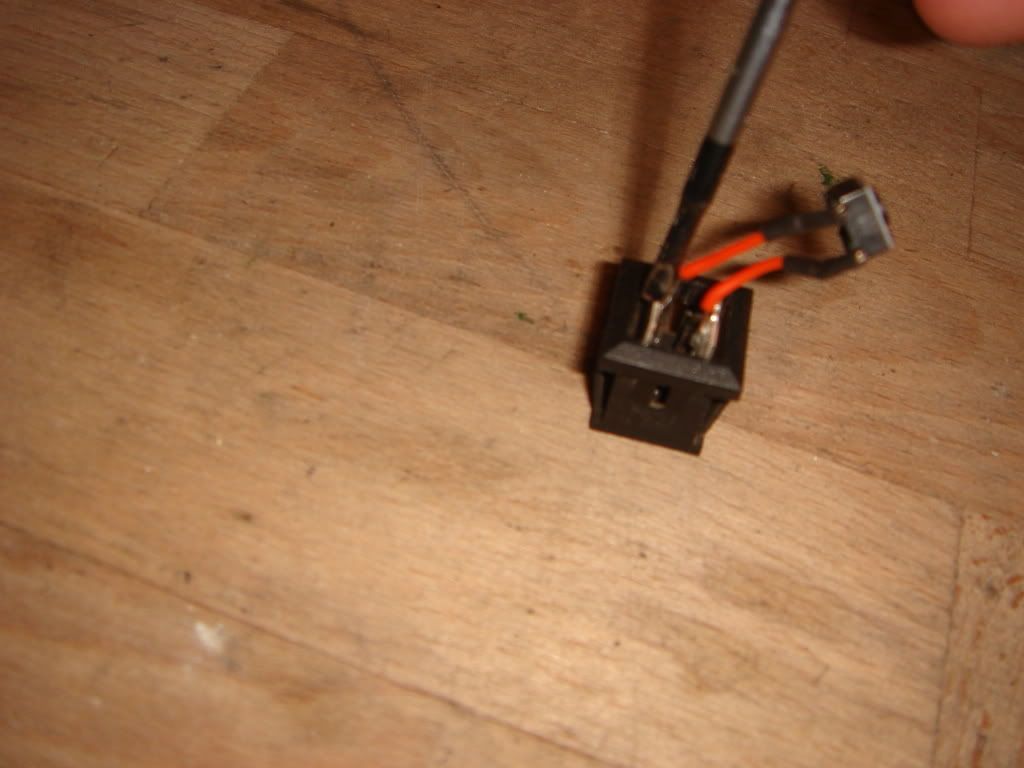

Nun setzen wir die Kontakte noch in das Gehäuse wieder ein und drücken diese anhand eines kleines Schlitzdrehers wieder zurück. Aber Vorsicht. Nicht abrutschen das hätte zur Folge das die Kabel abreissen.Man sollte auch nicht zuviel Zinn auf die Kontakte auftragen da sie dann nicht mehr hinein passen.

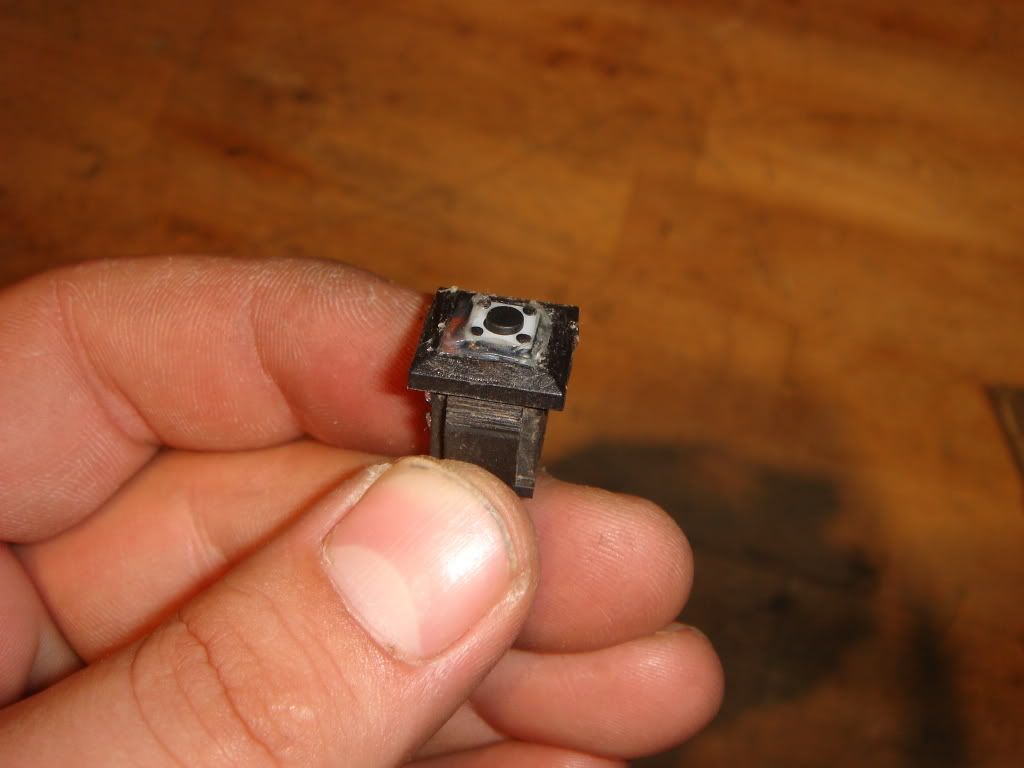

Nun nehmen wir die Heissklebe Pistole und füllen das Gehäuse aus. Jetzt setzen wir den Microschalter ein und Halten ihn in Position. Wenn es ausgehärtet ist können wir rund herum noch etwas verkleben.
Zum Schluss Funktions Test.
VIDEO FUNKTIONS TEST
Ich habe die Gummikappe mit Silikon ausgegossen. Somit kommt kein Dreck mehr rein und ich habe nie wieder Probleme mit einem feststehenden Kill Schalter.
Hoffe euch gefällt das kleine Tut...
