Hilfe bei der Montage des Fail-Safe

Hallo

Habe mir nun endlich ein Fail-Safe mit sogenannten Spannungslimiter gekauft. Ich weis das der rote und das schwarze Kabel an den Schalter Gelötet wird und der Stecker in den Empfänger kommt. Aber was passiert mit den beiden braunen Kabel die noch vorhanden sind?
Für Hilfe bin ich wie immer Dankbar.




Wer Rechtschreibfehler findet kann sie behalten!!!!!!!!!!!!!

guck mla hier, vielleicht hilft dir das weiter:

http://www.rc-modellbau-blog.de/2009/07/09/howto-motorstop-failsafe-einbauen-3623

Vielleicht sagst du erst mal um welches FS es sich handelt

Da sind aber auch nur die zwei Kabel und die Steckverbindung, ich habe aber noch zwei braune Kabel mit denen ich nichts Anfangen kann.

WELCHES FAILSAFE???

Hierbei handelt es sich um das AMS Fail-Safe-U+Limiter. Ich weis das die beiden braunen Kabel am Ausschalter des Motors Gelötet werden ,aber was passiert mit dem roten und schwarzen Kabel?

silberfisch schrieb:Da sind aber auch nur die zwei Kabel und die Steckverbindung, ich habe aber noch zwei braune Kabel mit denen ich nichts Anfangen kann.

An den Kabeln wird ein 50 mtr.Seil befestigt, welches das Ausbrechen das Fahrzeugs verhindern soll.

Nee, sag mal bitte welches Failsafe Du gekaufst hast oder stell mal ein Foto ein. Dann können wir Dir bestimmt besser helfen.

Das schwarz/rote Kabel geht an die Stromversorgung

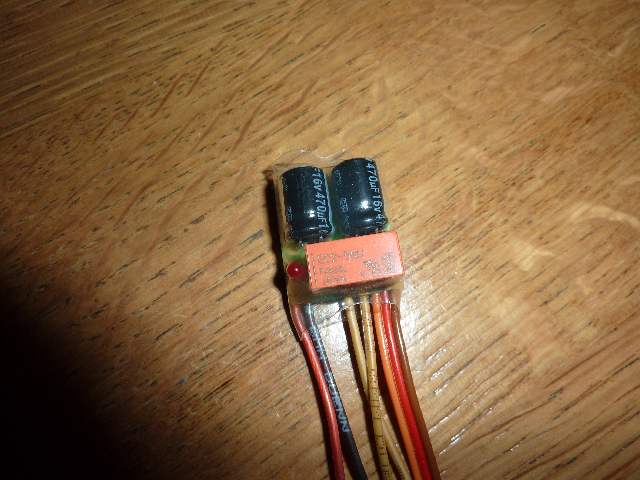

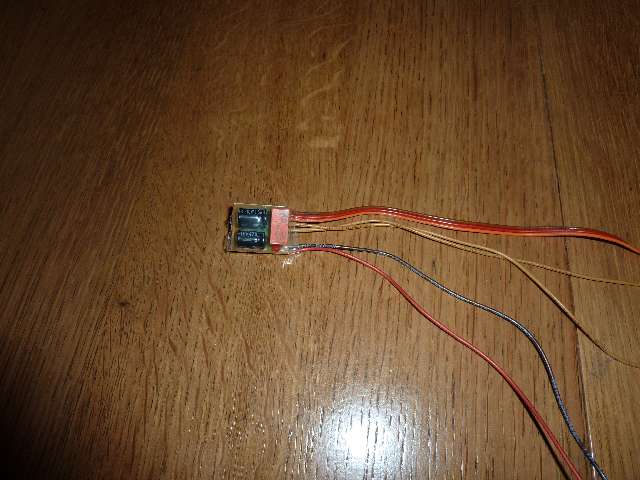

Hier mal ein Bild, wäre schön eine genaue Beschreibung wo welches Kabel hin kommt zu bekommen.

- schwarz/rot -> Stromversorgung
- gelb/braun -> Motor
- braun/rot/gelb -> dritter Kanal im Empfänger

Wie Mater schon geschrieben hat, rot und schwarz hinterm Schalter an die Stromversorgung, die beiden braunen zum Motor-Aus-Schalter und der Stecker in den Empfänger.

Gibt es im Netz ein Foto oder der gleichen wo man sehn kann wie das rote und schwarze Kabel hinter dem Schalter platziert wird?

Ne, bei den Anleitungen vom ML-Hobbyshop ist nie ein Schalter eingezeichnet. Du nimmst den jetzigen Stecker, der vom Schalter zum Empfänger geht ab und verbindest ihn mit den rot/schwarz vom Filesave. Da mußt Du wohl dann den Stecker abschneiden und es zusammenlöten. Das Filesavekabel mit dem Stecker kommt dann einfach in den 3 Kanal und ist dann gleichzeitig die neue Spannungsversorgung für den Empfänger.

Hier der Plan http://www.a-m-s.ch/manual/Anleitung_LimiterFailsave.pdf

http://www.a-m-s.ch/manual/Anleitung_LimiterFailsave.pdf
Hier is nen link .

edit:Oh da war schon einer schneller

Vielen Dank!!!!!!!!!!!
