ich hab nun das neue RC-Tune Failsave endlich bekommen
.
hier Bilder des Failsaves, des Motorausrelais und des elektronischen Ein/Aus Schalters(
Bild vergessen vom Schalter vor dem Einbau)

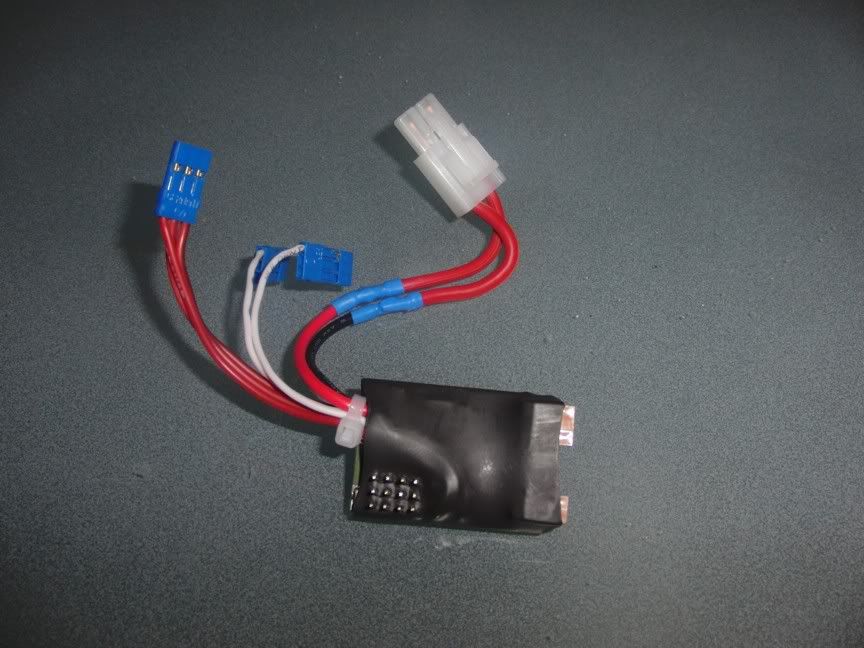

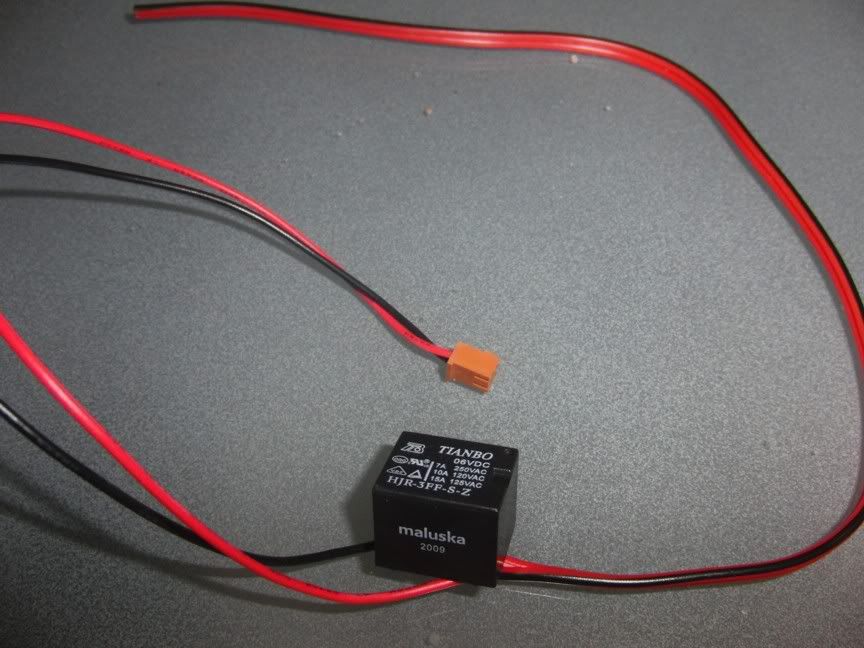

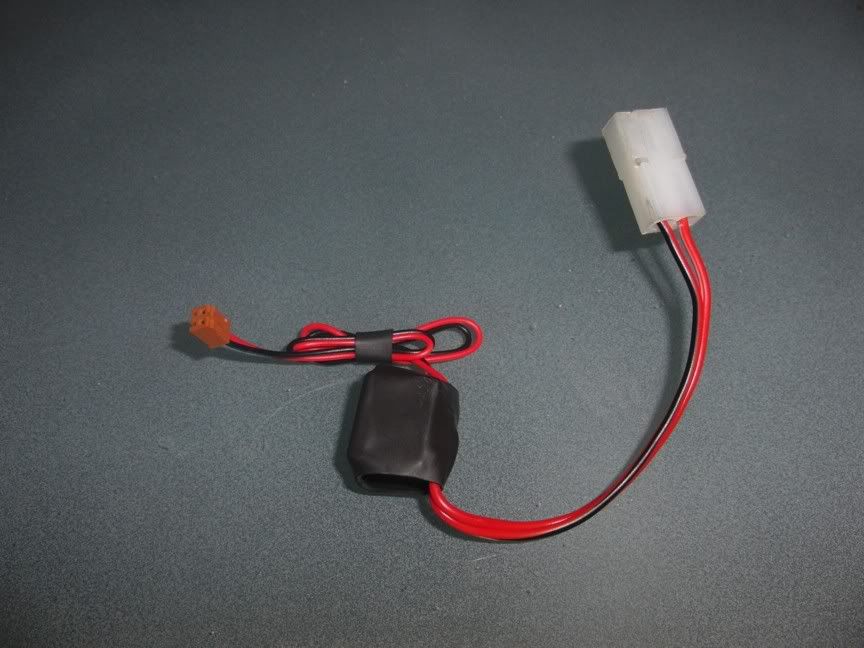

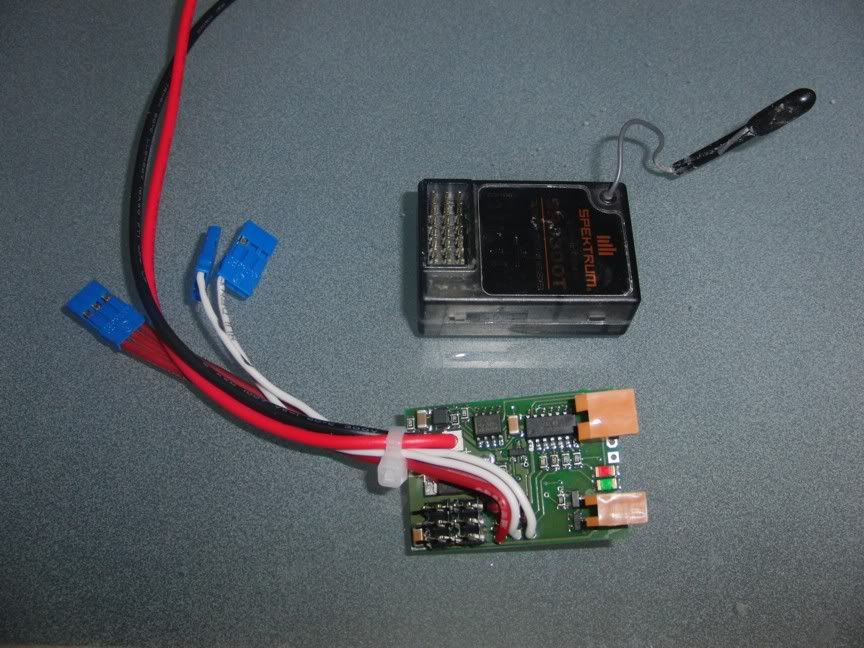

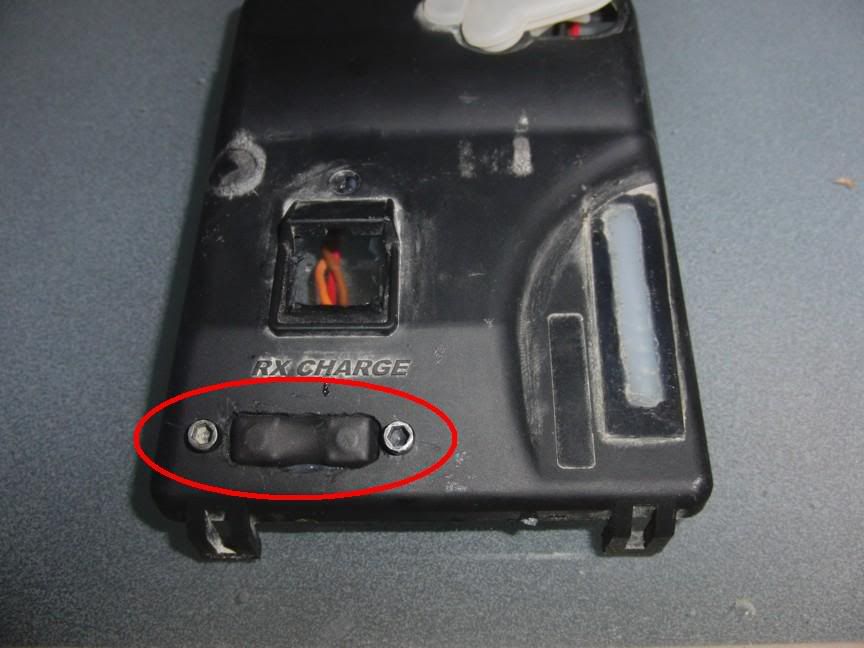

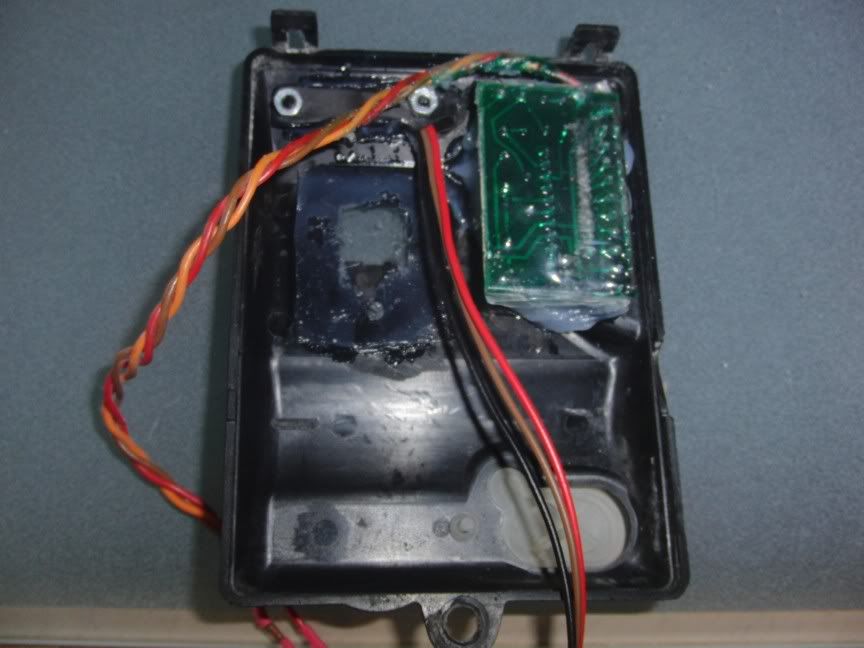

Das Bild oben zeigt das Failsave, zum Größenvergleich neben meinem Empfänger(SR3300T), drunter ist das seperate Motorausrelais zu sehen und das untere Bild zeigt den schon verbauten, in Schrumpfschlauch geschrumpften, elektronischen Schalter, man sieht deutlich die zwei kleinen Drucktaster(rechts=Aus, links=Ein) mit denen man die ganze Elektronik in der RC-Box Ein und Ausschalten kann, dieser elektronische Schalter ist für mich das absolute Highlight des RC-Tune Failsaves
.
Nun zum Failsave im Detail:

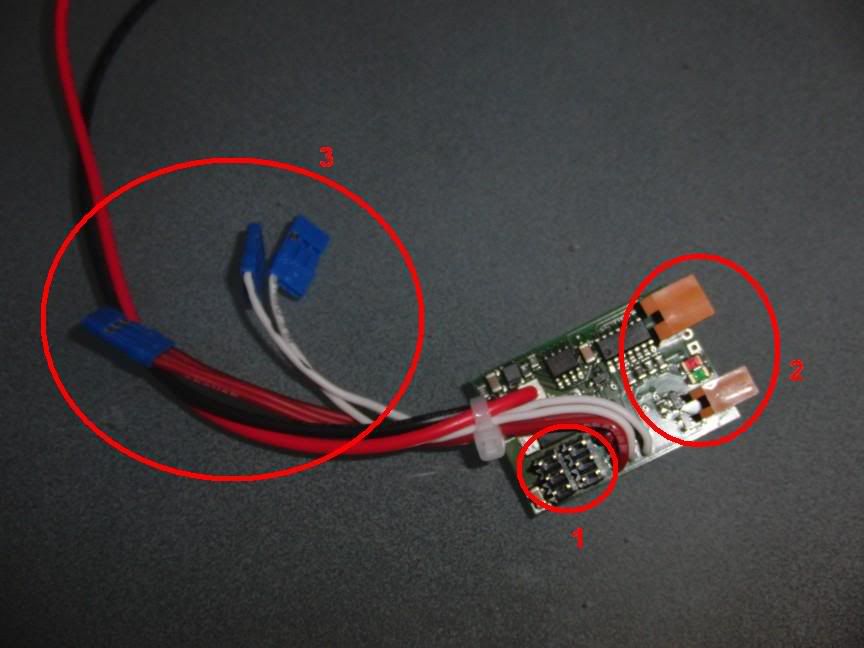

1. Hier werden die Servos eingesteckt, mit der Signalleitung nach außen. Also nicht wie normal, direkt am Empfänger oder der Direktstromversorgung, diese ist hier mit auf der Platine integriert. Desweiteren ist es bei diesem Failsave möglich, 2 Lenkservos anzuschließen, welche dann wie mit einem Y-Kabel angesteuert werden. Die Belegung der Pin's von rechts nach links ist wiefolgt, die ersten zwei Anschlussmöglichkeiten sind für die oder den Lenkservo, die dritte ist für den zweiten Kanal(Gas/Bremse Servo) und die vierte für den dritten Kanal(z.B. Licht An/Aus).
2. Hier wird einmal das Motorausrelais(kleiner Anschluss) und der elektronische Schalter(großer Anschluss) angeschlossen. Zwischen den beiden Anschlüssen sieht man die zwei Info-LED's(Rot/Grün), über die der Status des Failsaves angezeit wird.
3. An den zwei dickeren Kabeln(Rot/Schwarz) die hier zu sehen sind wird der Akku angeschlossen. Die zwei weißen Kabel mit JR-Stecker sind für die Servos(Lenkung, Gas/Bremse), das 3-polige Kabel mit JR-Stecker ist für den dritten Kanal und die Spannung für den Empfänger zuständig.

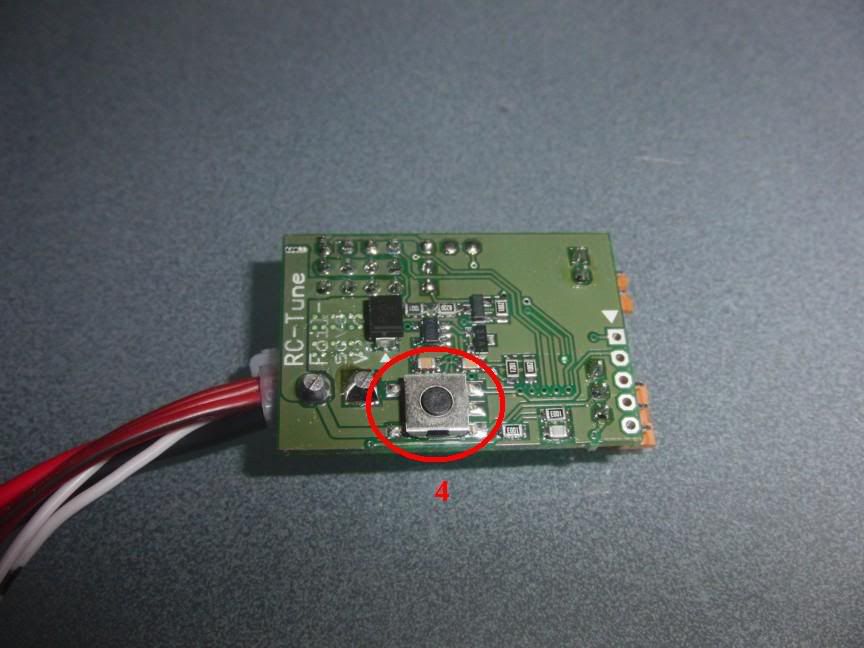

4. Hier sieht man den Drucktaster an der Unterseite des Failsaves, hiermit werden verschieden Einstellungen, wie Servo-Not-Position und Spannungsüberwachung bei Lipos, vorgenommen.
Für dieses Failsave wird kein freier Kanal benötigt
Dieses Failsave:
hat einen integrierten Spannungslimiter und kann somit Problemlos mit Lipo-Akkus zusammen verwendet werden
hat eine Diode integriert, mit der Spannungsspitzen wärend dem Betrieb abgebaut werden
funktioniert auch mit einer Übertragungsrate von 5,5ms, was nicht viele Failsaves können
Generell gibt es noch folgendes zu sagen, Motoraus mittels Schalter(3ter Kanal) an der Funke ist hier nicht möglich(Info von RC-Tune am 01.03.2010). Eine weitere Eigenart des Failsaves ist, schaltet man die Funke aus, um z.B. den Motor zu stoppen, oder das Failsave greift ein wegen z.B. Funkunterbrechung, muß man die Elektronik erst Aus und wieder Einschalten um den Motor wieder starten zu können und oder die Servus ansteuern zu können.
Das seperate Motorausrelais wird wie oben geschieben am Failsave angeschlossen, die freien Kabel vom Relais müssen mit der Zündung des Motors verbunden werden, um die Zündung kurzzuschließen und den Motor somit zu stoppen.
Zusammenfassung:
Ein sehr gutes Failsave mit einigen Gimmicks wie z.B. der elektronische Schalter, die integrierte Direktstromversorgung, die Kabel die man sich dadurch spart verringern das Kabelgewirr in der RC-Box oder der integrierte Spannungslimiter wodurch auch ein Betrieb mit Lipo-Akkus möglich ist. Ich würde es wieder kaufen und auch mein zweiter Baja bekommt dieses Failsave.
Gruß
Möter

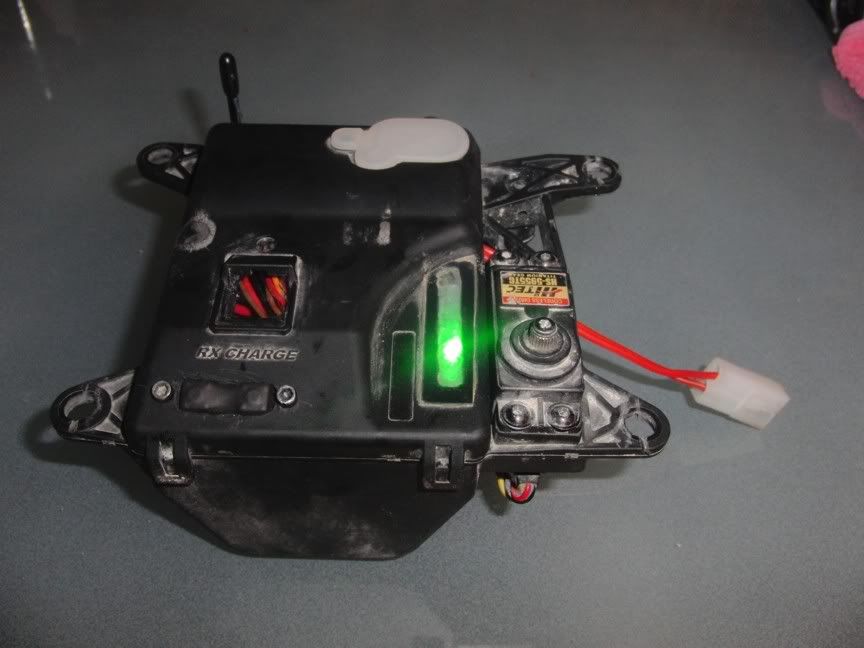

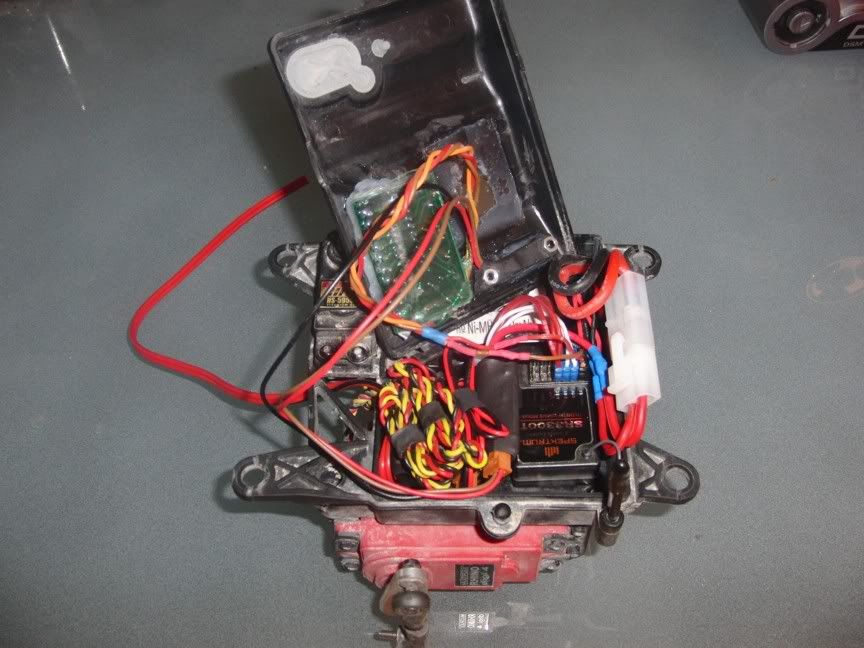

PS: Bilder vom fertig verbautem Failsave in der RC-Box folgen, so weit bin ich noch nicht
