Jens Reimer03.03.2010 02:31
Hallo Leute,
ich hab vor einiger Zeit mal gesagt das ich meine komplette RC-Box Elektronik mit PlastiDip abdichten und dann, quasi als Härtetest, im Wasser versenken will... Es hat zwar ein wenig länger gedauert aber jetzt bin ich endlich fertig!
http://www.youtube.com/watch?v=vcgFl48Apsk
Bei Youtube gibt es das Video auch in HD: http://www.youtube.com/watch?v=vcgFl48Apsk
Meine Vorgehensweise:
Vom Akku Pack habe ich zuerst den Schrumpfschlauch entfernt. Dann 3 Schichten PlastiDip aus der Dose aufgesprüht. Danach hab ich wieder einen Schrumpfschlauch um das Pack gemacht und die Öffnungen rechts und links dick mit zwei Schichten PlastiDip versiegelt. Die Kabel hab ich mit Schrumpfschläuchen versehen und alle Übergängen mehrfach mit PlastiDip bestrichen.
Die Servos hab ich beide geöffnet und die kompletten Platinen und Motoren in zweimal in PlastiDip getaucht. Löcher in den Motoren hab ich vorher mit Klebeband verschlossen. Alle Elektronikteile und Stecker wurden mehrfach mit PlastiDip bestrichen. Die obere Kappe welche die Zahnräder des Servos abdeckt hab ich komplett mit Kugellagerfett gefüllt und dann aufgesetzt. Überschüssiges Fett wird beim aufsetzen und zuschrauben rausgedrückt. Die Servohörner hab ich dick mit PlastiDip bestrichen und dann die Servoarme angeschraubt. Dann wurden die Servos mit 3 Schichten PlastiDip aus der Dose besprüht. Zuletzt hab ich nochmal die Stelle an der die Kabel austreten und alle Gehäuseübergänge 2mal mit PlastiDip überzogen.
Den Empfänger hab ich aus dem Gehäuse genommen und die Steckverbindung mit einem Stück Gummi geschützt. Dann wurde die komplette Platine 2mal eingetaucht. Das Gehäuse hab ich wieder geschlossen und alle Übergänge und Öffnungen 2mal mit PlastiDip überzogen so das nur noch die Steckverbindungen frei waren.
Das Failsafe und die 10A KFZ Sicherung waren einfach. 2mal komplett eingetaucht. Fertig.

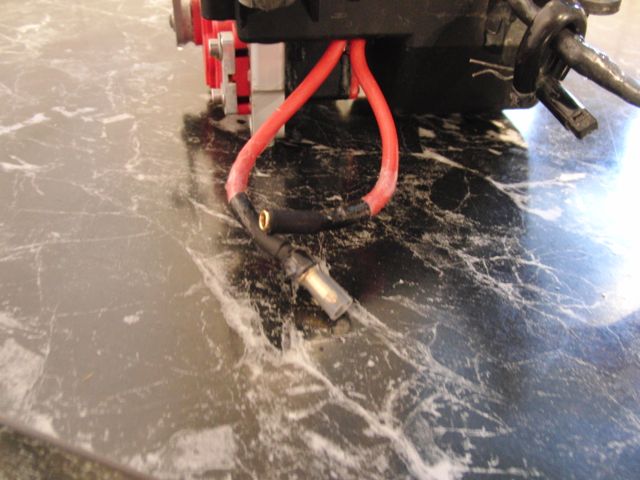

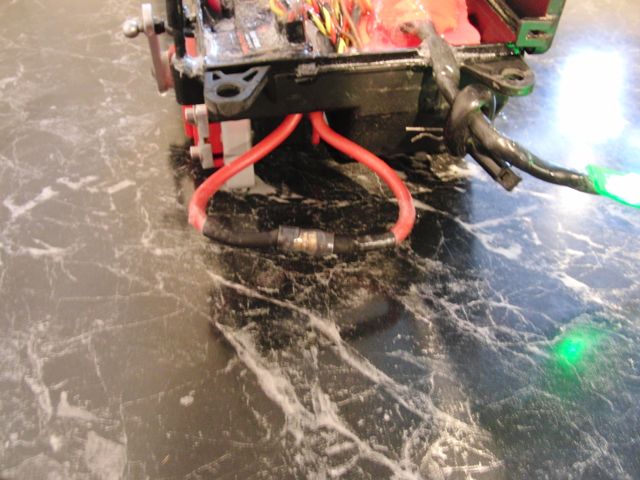

Den mechanischen Schalter abzudichten erschien mir als zu riskant. Daher hab ich mich dazu entschlossen den Schalter durch eine 5mm Steckverbindung zu ersetzen. Ist zwar nicht wirklich praktisch aber erschien mir als sicherste Lösung. Die Kabel wurden mit Schrumpfschlauch und PlastiDip behandelt und der Übergang wird durch ein Stück transparenten Schlauch geschützt. Siehe Bilder unten.
Die Tamiya Ladebuchse hab ich auch entfernt und durch 5mm Goldstecker ersetzt. Die Stecker werden mit Gummikappen abgedichtet, die Übergänge hab ich mit PlastiDip versiegelt.
Zuletzt hab ich nochmal alle Kabelübergänge und Stecker 2-3 mal mit PlastiDip überzogen und dann alles eingebaut... Da ich keine Lust auf gefummel hatte wenn ich die Box öffnen und schließe um das Failsafe mit dem Motor zu verbinden hab ich alle Sachen mit Heißkleber an Ihre Stelle geklebt. Die Steckverbindungen auf dem Empfänger hab ich auch mehrfach mit PlastiDip überzogen nachdem die Servos und das Failsafe verbunden waren.
Das war es eigentlich auch schon... Hat 3-4 Tage gedauert da ich alles immer schön hab trocknen lassen...

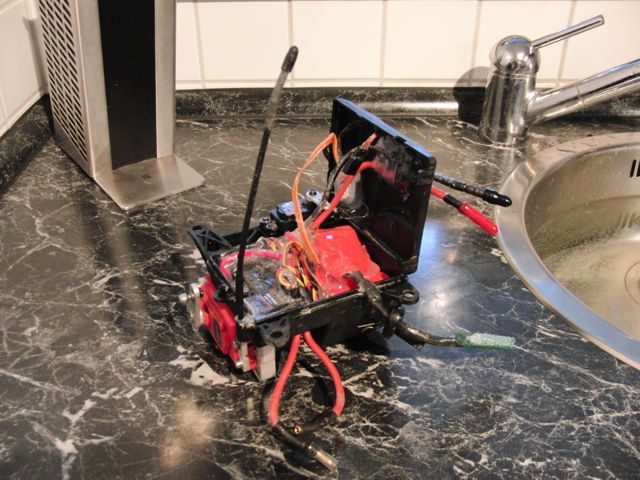

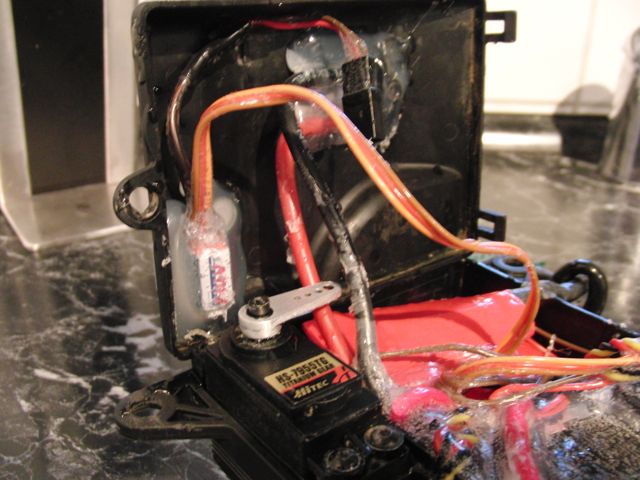

Hier noch ein paar Bilder von der "fertigen" RC-Box, keine Schönheit aber davon sieht man ja eh nichts wenn die Box zu und unter der Karo ist:
MfG Jens
ich hab vor einiger Zeit mal gesagt das ich meine komplette RC-Box Elektronik mit PlastiDip abdichten und dann, quasi als Härtetest, im Wasser versenken will... Es hat zwar ein wenig länger gedauert aber jetzt bin ich endlich fertig!
http://www.youtube.com/watch?v=vcgFl48Apsk
Bei Youtube gibt es das Video auch in HD: http://www.youtube.com/watch?v=vcgFl48Apsk
Meine Vorgehensweise:
Vom Akku Pack habe ich zuerst den Schrumpfschlauch entfernt. Dann 3 Schichten PlastiDip aus der Dose aufgesprüht. Danach hab ich wieder einen Schrumpfschlauch um das Pack gemacht und die Öffnungen rechts und links dick mit zwei Schichten PlastiDip versiegelt. Die Kabel hab ich mit Schrumpfschläuchen versehen und alle Übergängen mehrfach mit PlastiDip bestrichen.
Die Servos hab ich beide geöffnet und die kompletten Platinen und Motoren in zweimal in PlastiDip getaucht. Löcher in den Motoren hab ich vorher mit Klebeband verschlossen. Alle Elektronikteile und Stecker wurden mehrfach mit PlastiDip bestrichen. Die obere Kappe welche die Zahnräder des Servos abdeckt hab ich komplett mit Kugellagerfett gefüllt und dann aufgesetzt. Überschüssiges Fett wird beim aufsetzen und zuschrauben rausgedrückt. Die Servohörner hab ich dick mit PlastiDip bestrichen und dann die Servoarme angeschraubt. Dann wurden die Servos mit 3 Schichten PlastiDip aus der Dose besprüht. Zuletzt hab ich nochmal die Stelle an der die Kabel austreten und alle Gehäuseübergänge 2mal mit PlastiDip überzogen.
Den Empfänger hab ich aus dem Gehäuse genommen und die Steckverbindung mit einem Stück Gummi geschützt. Dann wurde die komplette Platine 2mal eingetaucht. Das Gehäuse hab ich wieder geschlossen und alle Übergänge und Öffnungen 2mal mit PlastiDip überzogen so das nur noch die Steckverbindungen frei waren.
Das Failsafe und die 10A KFZ Sicherung waren einfach. 2mal komplett eingetaucht. Fertig.
Den mechanischen Schalter abzudichten erschien mir als zu riskant. Daher hab ich mich dazu entschlossen den Schalter durch eine 5mm Steckverbindung zu ersetzen. Ist zwar nicht wirklich praktisch aber erschien mir als sicherste Lösung. Die Kabel wurden mit Schrumpfschlauch und PlastiDip behandelt und der Übergang wird durch ein Stück transparenten Schlauch geschützt. Siehe Bilder unten.
Die Tamiya Ladebuchse hab ich auch entfernt und durch 5mm Goldstecker ersetzt. Die Stecker werden mit Gummikappen abgedichtet, die Übergänge hab ich mit PlastiDip versiegelt.
Zuletzt hab ich nochmal alle Kabelübergänge und Stecker 2-3 mal mit PlastiDip überzogen und dann alles eingebaut... Da ich keine Lust auf gefummel hatte wenn ich die Box öffnen und schließe um das Failsafe mit dem Motor zu verbinden hab ich alle Sachen mit Heißkleber an Ihre Stelle geklebt. Die Steckverbindungen auf dem Empfänger hab ich auch mehrfach mit PlastiDip überzogen nachdem die Servos und das Failsafe verbunden waren.
Das war es eigentlich auch schon... Hat 3-4 Tage gedauert da ich alles immer schön hab trocknen lassen...
Hier noch ein paar Bilder von der "fertigen" RC-Box, keine Schönheit aber davon sieht man ja eh nichts wenn die Box zu und unter der Karo ist:
MfG Jens
Wenn die Fische euch von Innen durch Plastidip winken, war es nicht dicht bzw. zu wenig DIP
