Haupi14.07.2009 15:17
Hi,
nachdem ich gestern Abend mein neues Lenkservo eingebaut hatte und ich gesehen hab wie scheiße es ist das zu befestigen, hab ich mir gedacht bau dir einfach mal so einen Alu-Halter selber.
Hier mal ein paar Bilder:
Grundplatte
So soll es in etwa aussehen
Körnung für Bohrungen (Arbeitserleichterung)
Bohren
Aussägen
Grob Fertig
Fast Fertig, nur noch die Locher für die Gewinde
Fortsetzung folgt.......
Gruß Haupi
chainsawsally14.07.2009 15:23
Hammergeil
Welche Breite hat das ganze (Materialstärke?)
Mfg Marcel
Haupi14.07.2009 15:59
Hi,
Mat. stärke sind 12mm. Wollte eigentlich 10mm holen nur hatte ich nix mehr da.
Zu Zeit wiegt das Stück 90g. Muss noch an der langen Seite 10mm abschneiden. Hab hier auf der Arbeit keine möglichkeit das zu machen.
Weis einer welches Gewinde in dem Org. Halter drin ist, die Stelle wo der Halter an die RC-Box geschraubt wird?
Und kann mir einer die Maße sagen die auf dem Bild noch fehlen?
Gruß Haupi
ALIX14.07.2009 16:16
das nenn ich wieder mal "echter modellbau".....
BigBlock42714.07.2009 19:49
ALIX schrieb:das nenn ich wieder mal "echter modellbau".....
Auf jeden Fall...
Viel Spass mit dem neuen Teil.
Gruss Max
abraham14.07.2009 19:50
hehe, ich hab mein Aluhalter auch selber gemacht, allerdings auf einer 5 Achsen CNC Maschiene :-D
Gewinde sind bei mir alle M3. Und für die fehlenden Masse kannst du ja einfach mit dem Servo anzeichnen, bei mir waren es glaube ich 4mm von der Kante weg und 18mm auseinander.
Edit: Beim original halter sind unte noch 2 Zapfen die in die Löcher der Chassieplatte kommen. M3 Zyliderschrauben haben fast den gleichen Durchmesser wie die Zapfen, dann hält das ganze besser.
Haupi15.07.2009 07:46
Morgen,
mit den Zylinderschrauben für unten dran hab ich mir auch so gedacht.
Wollte die Maße nur gestern Mittag haben weil ich auf der Arbeit war und nicht messen konnte.
Werde heute Mittag wenn ich Zeit bekomme den Halter fertig machen.
abraham schrieb:allerdings auf einer 5 Achsen CNC Maschiene
Bei mir ist alles von Hand bearbeitet worden.
Gruß Haupi
Gerti250315.07.2009 11:20
Nicht schlecht, super Arbeit.
Gruß Gerti

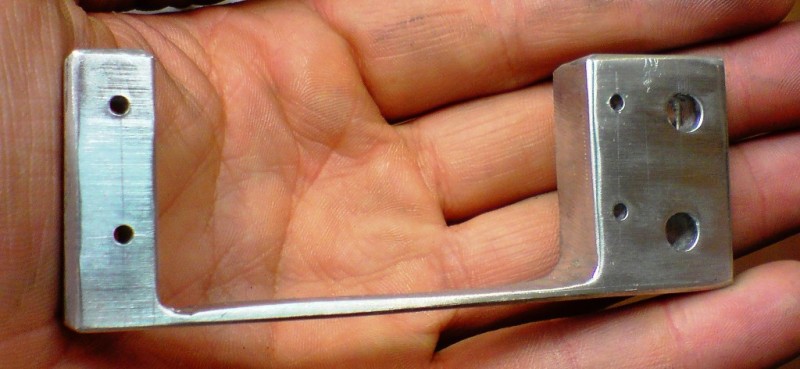

Haupi15.07.2009 19:22
Hi,
der Halter ist so gut wie Fertig.Nur noch daheim die Gewinde rein schneiden.
Gruß Haupi
TomD26.07.2009 10:16
Hat der Halter eigentlich bereits die ersten Liter hinter sich?
Oder ist er noch im Bau?
Karsten27.06.2010 15:32
Cool
Von BigBlock427
Zitat von »ALIX« das nenn ich wieder mal "echter modellbau".....
Auf jeden Fall...
Viel Spass mit dem neuen Teil.
auf jeden hast dir richtig mühe gegeben
Cool fens funzt ääähm für alle die nicht wissen wie sie evtl. ihren dritten Servo unterbringen ich hab da was gefunden.
http://www.youtube.com/watch#!v=4eI1d9NHbBs&feature=related
Chester28.06.2010 12:09
Auch wenn's nich richtig zum eigentlichen Thema passt:
@ Karsten: was willstn du dort oben damit ansteuern? Entsprechend der Gas-Stellung den Luffi ab und zu decken? Oder is das für ne Fronthydro? Is doch eigentlich nich sehr praktisch, sich die RC-Box so zuzubauen oder?
Karsten29.06.2010 06:16
Wiso nicht zum Thema ??? is doch auch ne salvemade Halterung . Also ich zu meinem bin ganz angetan , ich habs zwar noch nicht versucht aber
( schlecht ist halt nur wie du schon sagtest wegen der E-Box aber das müsste machbar sein da ghts ja nur um mm, viel mehr würde mich stören das ich den Käfig nicht mehr drauf bekomm ) Gruß
