Strebe vorne oben

Moin,

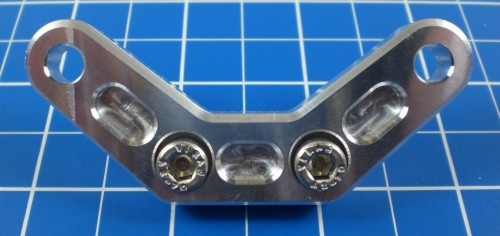

ich habe ein kleines Stück (Strebe vorne oben) Alu (7075) aus einer Platte befreit und das ist dabei raus gekommen.

Ich wollte auch einmal hier zeigen, wie aufwendig das herstellen solcher Teile ist,

egal wie groß oder klein und aufwendig sie sind, der Weg ist immer der Gleiche.

Zuerst wird überlegt, ist das Material vorhanden, habe ich die passenden Fräser,Bohrer,Reibahlen

und kann ich es überhaupt so fertigen, wie ich es mir vorstelle.

Vom vermessen des Original Teil und Skizze erstellen und dann anschließend die Zeichnung erstellen im CAD-Programm.

Weiter geht es mit dem umwandeln in eine Fräsdatei und anschließend das einlesen ins Fräsprogramm.

Jetzt das Material ausrichten, aufspannen und dann kann endlich mit dem ausfräsen begonnen werden.

Wenn alles hin gehauen hat und das Teil auch noch passt freue ich mich, sonst hat man nur

Edelschrott hergestellt und man fängt wieder von vorne an!

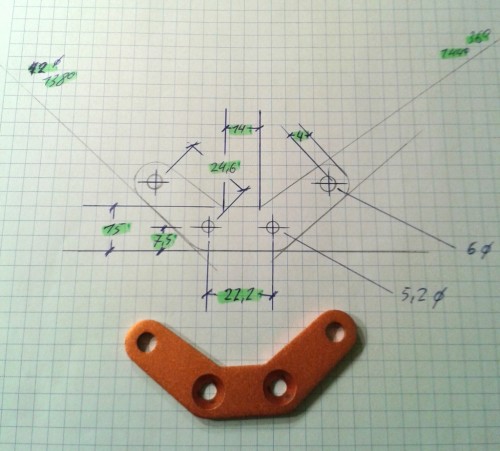

Vermessen des Original Teils und Skizze erstellen

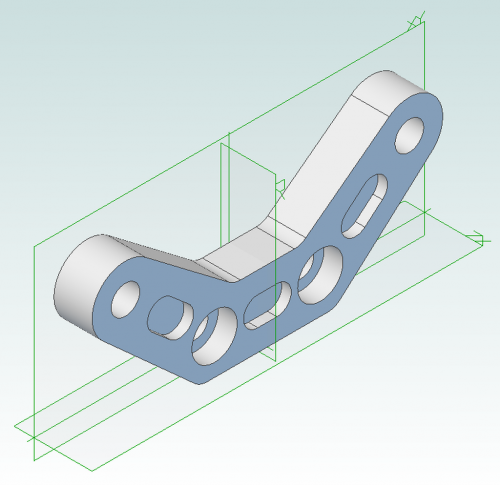

Zeichnung erstellen im CAD-Programm

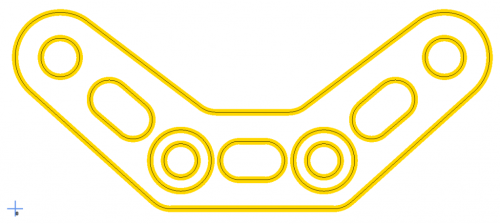

umwandeln in eine Fräsdatei

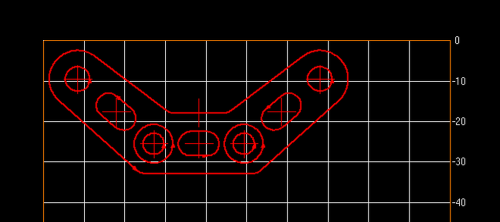

das einlesen ins Fräsprogramm

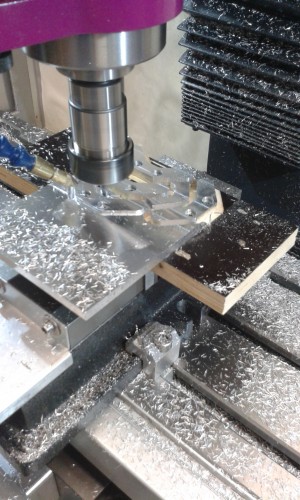

Material ausrichten, aufspannen







Gruß Michel

Sehr schöner Thread! Aber da sehe ich doch noch ein weiteres selfmade Teil, die Top Plate wenn ich mich nicht irre oder !? Noch mal zu den Pin Brace, für Alu Querlis sehen die dann ungefähr so aus
🖼 Bild nicht mehr verfügbar
Sind extra so breit um die Spacer einzusparen. Bei denen für die HA hatte der Fräser leider was falsch verstanden....

Sind extra so breit um die Spacer einzusparen.

Welche Spacer an der Vorderachse

NightStalk3r reloaded schrieb:

Sind extra so breit um die Spacer einzusparen.

Welche Spacer an der Vorderachse

Was für Querlenker fährst du?

Borki schrieb:Sehr schöner Thread! Aber da sehe ich doch noch ein weiteres selfmade Teil, die Top Plate wenn ich mich nicht irre oder !? Noch mal zu den Pin Brace, für Alu Querlis sehen die dann ungefähr so aus
🖼 Bild nicht mehr verfügbar
Sind extra so breit um die Spacer einzusparen. Bei denen für die HA hatte der Fräser leider was falsch verstanden....

Moin Borki,

auch sehr schöne Teile

deswegen habe ich die Strebe vorne oben auch so breit gemacht um die Kunststoffscheiben einzusparen und die Hinteren habe ich auch durch zwei Alu (7075) Scheiben ersetzt.

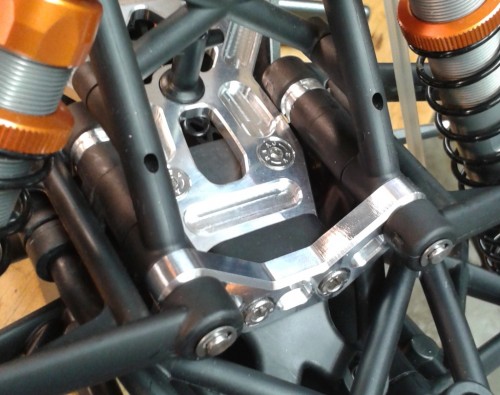

Ja, das hast du richtig erkannt mit der Top Plate ist mit der Lenkung in der Vorbereitung.

Gruß Michel

5-Cent schrieb: die Hinteren habe ich auch durch zwei Alu (7075) Scheiben ersetzt

Dacht ich mir schon, das silber sticht ins Auge! Schön gemacht!

deswegen habe ich die Strebe vorne oben auch so breit gemacht um die Kunststoffscheiben

Die Dinger haben aber schon einen funktionalen Sinn... fahreigenschaften und so .... okay.... wenns um Bling-Bling und Show geht ist es verzichtbar

Die Eigenschaften wären, Butter weich auf der VA?

Die plaste Distanzhalter haben keinen Nutzen, die werden bei den RPM Querlis ja auch weggelassen...

Sehr schicke Teile haste da gefräst! Vermiss ich gleich wieder meinen früheren Beruf

Öhm.... reden wir vom gleichem ?
http://www.rc-modellbau-blog.de/2009/05/20/howto-baja-5b5t-nachlauf-2987

Sieht echt sahne aus. Sehr schön. Für RPM's zwar nicht geeignet. Aber sonst würde ich die sofort nehmen.

Sehr schöner Thread

Ich kann mich deinen Worten eigentlich nur anschließen, sieht echt Top aus dit Teil.

Steckt schon Arbeit drin, schätzen die wenigsten. Soll ja immer billig billig und dann bei so einem Hobby

Kommt da noch mehr und willst du uns erzählen mit was du das konstruiert hast bzw. mit welchem Programm du

das für die Maschine umgeschrieben hast ?

Apropo Skizze, ja finde ich schon gut.
Bin aber sehr faul um eine Skizze zu Zeichnen (verschlingt ja doch a weng Zeit) deshalb einen schönen diggi Messschieber und los geht's.

Sauber!

So muss das aussehen, geile Aluteile!

Weiter so

Karsten schrieb:Kommt da noch mehr und willst du uns erzählen mit was du das konstruiert hast bzw. mit welchem Programm du das für die Maschine umgeschrieben hast

Moin Karsten,

ja, ich habe den Zettel voll mit Ideen.

Diese Programme verwende ich =

CAD Software : Alibre Geomagic Design

umwandeln in eine Fräsdatei mit : Estlcam

Fräsprogramm : PcDreh für Windows

wenn es außer mir noch anderen gefällt, freut`s mich

Gruß Michel

5Cent hatte mir vor längerem seinen Prototyp und eine weitere Strebe mit passenden Spacern zu kommen lassen die nun den weg durchs Säurebecken bestritten haben. Finde in Farbe sehen die Streben noch mal so gut aus!
Auf den Bildern sind die Teile noch klamm vom Sealing, daher siehts nach unterschiedlicher Färbung aus.

🖼 Bild nicht mehr verfügbar
🖼 Bild nicht mehr verfügbar

Werds noch mal posten wenn sie verbaut sind....
