Kuschelbär16.11.2015 11:07
Hallo zusammen,
nachdem ich bei Mescalin die Federbegrenzungskabel gesehen habe, hab ich mir gedacht das könnte ich selber machen. Also beim Baumarkt um die Ecke, bei mir ist das der Hornbach, schnell Drahtseil mit Kunstoffummantelung und Ringkabelschuh aus der Elektroabteilung besorgt.
Erst hab ich den Kabelschuh nur verpresst, da aber das Stahlseil sich natürlich anders verhält als weiche Kupferleitungen, hat die Crimpung nicht die gewünschte festigkeit gehabt. Dann hab ich den Kabelschuh noch zusätzlich verlötet und siehe da, er hält. Da die Kabelschuhe aber aus der elektro Abteilung stammen und aus einer Kupfer Zinn Legierung bestehen haben sie sich nach den ersten paar mal ausfeder in die länge gezogen.
Mein Arbeitkollege hat mich dann auf meine finale Lösung gebracht.
Benötigte Materialien:
-Stahlseil mit Kunstoffummantelung 3,0mm/1,5mm: 0,95€/meter
-Alu Quetschverbinder für Stahlseile (hängt direkt neben den Seilen): 3,95€ 4Stück x2
-Schrumpfschlauch schwarz 6,5mm (Elektroabteilung): paar cent
-oder Schrumpfschlauch Meterware in der gewünschten Farbe. ???€
-Beilagscheibe 4,3mm Standard DIN: 1,10€ 100er Pack
Gesamt Kosten ca. 10€
Benötigtes Werkzeug:
-Cuttermesser zum "abisolieren" des Seils
-Hammer zum "verpressen" der Alu Hülse

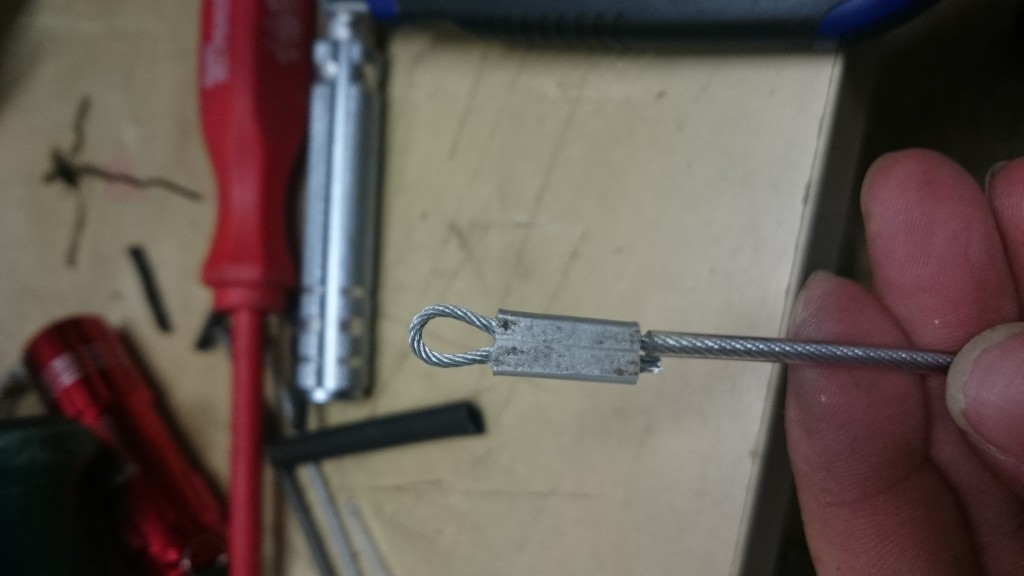

Schritt 1: Seil an einer Seite "abisolieren" und mit Quetschhülse eine Schlaufe bilden. Anschließend mit Hammer "verpresen" also auf einer festen Unterlage odertlich draufschlagen ;-)
Schritt 2: das seil auf die entsprechende Länge bringen, am besten am Baja direkt machen. Also eine Seite festschrauben und dann die Lägne abmessen. Jetzt noch 5-10 mm abziehen und wieder eine Schlaufe bilden. Wenn man einmal die Länge hat kann man sich sehr einfach aus zwei Holzschrauben auf einer Holzlatte eine "Schablone" anfertigen.

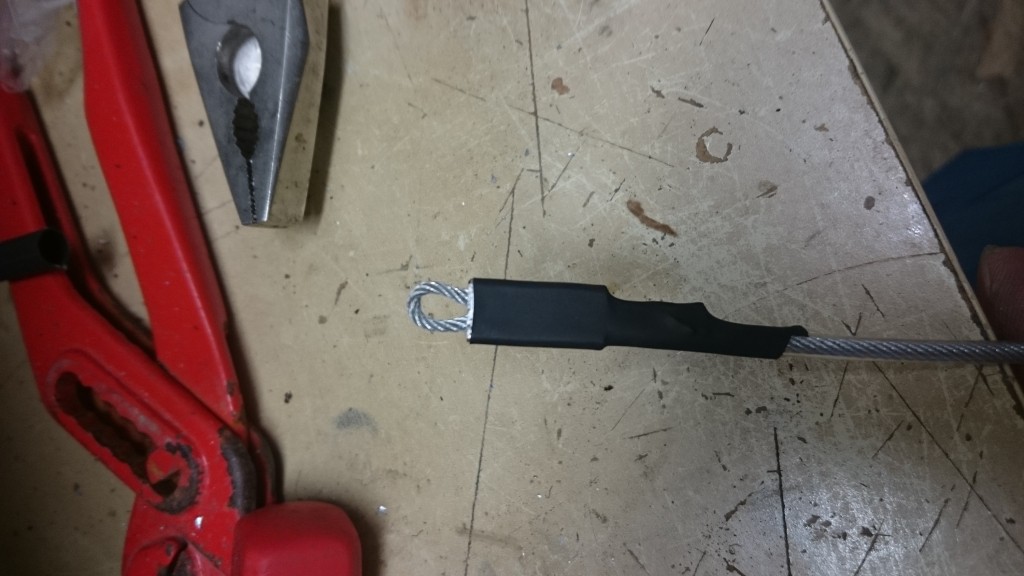

Schritt 3: Schrumpfschlauch drüber. Wenn man seine Kabel in einer bestimmten Farbe haben möchte einfach passenden Schrumpfschlauch als Meterware kaufen und das komplette Kabel in den Schlauch packen.

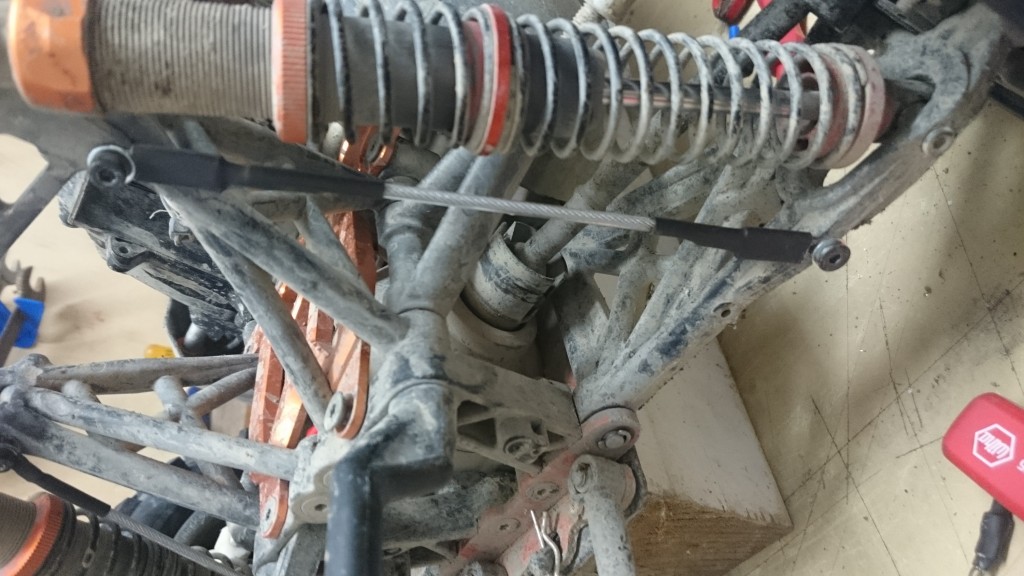

Und hier noch das fertige Ergebnis:
Ich hab oben und unten noch einen Beilagscheibe eingesetzt. Unten hab ich ein weiteres Loch in den Querlenker gebort und einfach mit einer Kunstoffschraube vom Baja befestigt. Ich hoffe das hilft dem einen oder andern weiter.
PS Baja wurde extra nicht geputzt, damit die neuen Teile in einem Kontrast zu den alten stehen und man gleich erkennt um was es geht
