Kurbelwellenlager tool

Moinsen.
Wollte demnächst mein Motor neu lagern. Hat da jemand zufällig ne Zeichnung von dem Tool für die Lager und Simmerringe? Wollte mir das Teil wohl selber drehen.
MfG Max

Die Maße findest Du doch alle am Motor oder an den Lager und Simmerringen, wenn Du die neuen Teile in den Händen hast.
Bei einem Industriemechaniker gehe ich mal davon aus das ein Meßschieber vorhanden ist, ansonsten findet man die Maße auch online.
Eine Zeichnung von dem Ding wird nur der Hersteller haben, vermutlich.
Ich vermute mal das es mit Deinem Beruf kein Problem sein sollte so ein einfaches Werkzeug selbst zu entwickeln.
Das schaff selbst ich als Elektroniker

Jupp hast ja recht. Man(n) ist ja von Natur aus Faul Hab mich grad mal hingesetzt und n bisserl gemalt. Morgen dann kurz an die Drehbank und ab geht datt....
Und wenn das selbst n Elektriker schafft solls ja nicht so schwer sein
Aber danke für die Motivation.
Also wenn einer die Zeichnung braucht... Werd die dann nochmal in schön machen und gerne zur verfügung stellen
Greetz

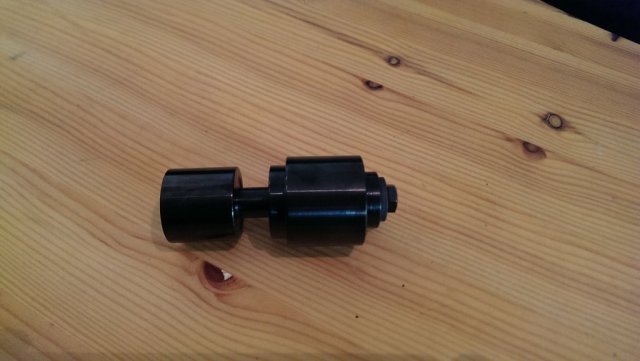

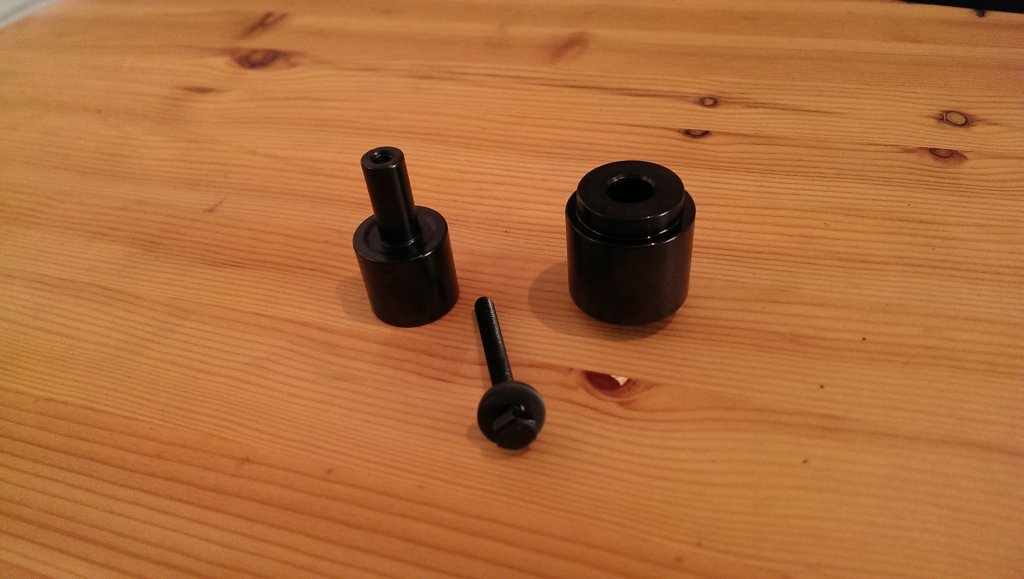

So habs dann heute doch noch geschafft Fotos zu machen. Nich schön aber schön selten
Vielleicht brauchts ja einer...

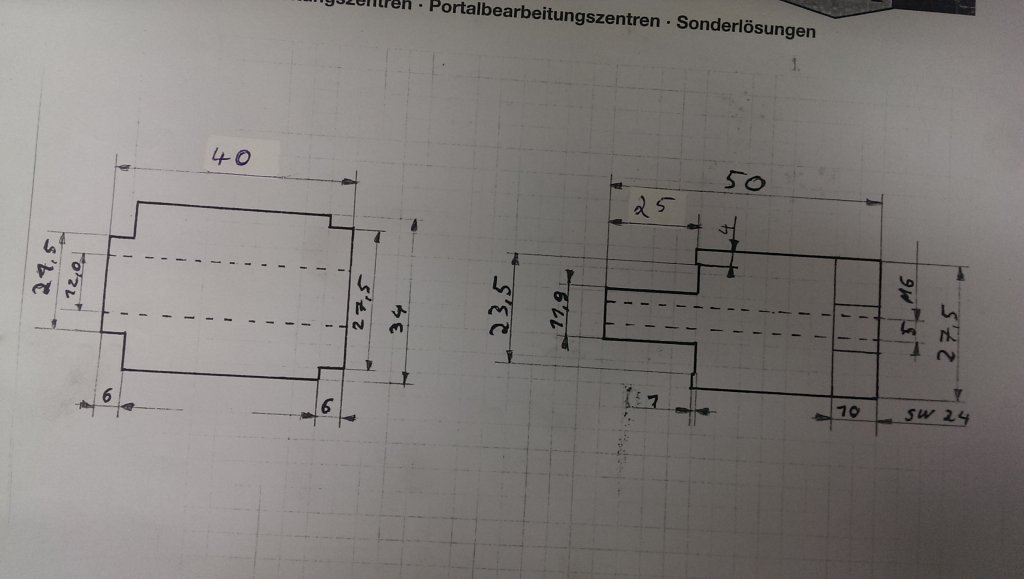

Falls das jemand nach der Zeichnung nachbaut:

Der Zapfen sollte deutlich länger sein und mit Passung.
