Eigenbau hintere Carbon-Chassiplatte in orange

Hallo mal wieder...

Das nächste Projekt befindet sich kurz vorm Abschluss...

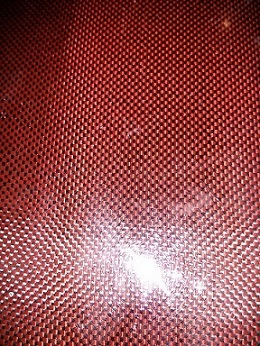

Ich habe ein total geiles Hybridgewebe in den USA entdeckt und da mal was bestellt. Es handelt sich dabei um ein Gewebe aus Aramid (Kevlar) und Carbon, wobei die Aramid-Faser orange eingefärbt ist - einfach

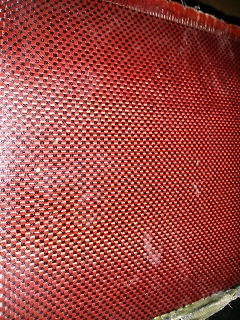

Hier mal ein Bild der hergestellten Platte. Wenn das alles fertig ist kommt das orange noch besser zur Geltung (durch den Klarlack). Der Clou an dem Gewebe: die Farbintensität des orange ändert sich mit Blickwinkel und Lichtverhältnis... Komm da gar nicht mehr aus dem Schwärmen raus ...

... Dann ging der Spaß erst richtig los....

Die Platte ist ca. 4,1 mm stark und besteht aus insgesmt 7 Lagen. Als Decklage das orange Gewebe, dazwischen bidiagonales CFK-Gewbe und Hybridgewbe (Leinwand-Gewebe), beides mit ca. 600g/ m².

Und wenn es zu dem 600er Hybridgewebe eines zu sagen gibt: Es lässt sich dermaßen besch.. bearbeiten. Ich habe nur für die Kontur 3 Sägeblätter mit meiner Dekupier-Säge zur Sau gemacht...

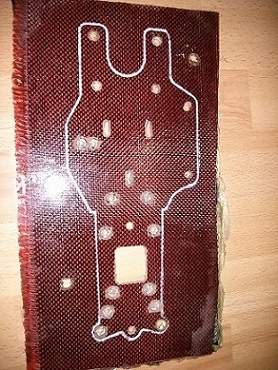

Als esrtes habe ich mit nem Kunpel und seiner Bohr-Fräs-Maschine die Borhungen und Aussparungen eingebracht...

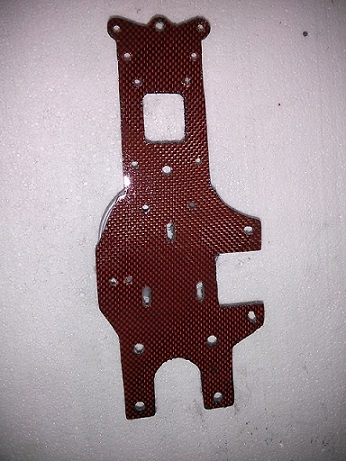

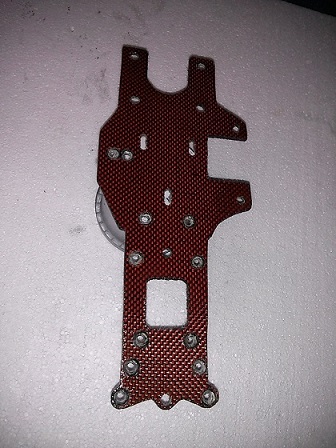

So, heute habe ich dann die Kontur gemacht. Die muss noch ein wenig fein bearbeitet werden, ist aber im Wesentlichen fertig...

Nun folgen noch die Kleinigekeiten und das Lackieren, danach gehts langsam an Aufbau meines Bajas, der z.Zt. noch in ner Kiste lebt und sein Dasein in Einzelteilen fristet

..sieht ja schon mal wieder affengeil aus..!! aber mach doch bitte mal n link oder so wo´s hohe auflösung gibt!


Gruss Franky

p.s. und immer weiter so..!!

Sollten in 2 Minuten hochgeladen sein.... https://drive.google.com/folderview?id=0B874b3qiR9QYWUdMYW9hd1NjSnM&usp=sharing

..super..

..ja man, das sieht doch richtig lecker aus..!! ..is bestimmt auch mächtig stabil..xd

..wobei ich da ja schon wieder auf deinen Baja gespannt bin..xd

Das sieht ja mal richtig geil aus

Dank dir, ja, finde ich auch...
Habe heute mal gewogen: Original Platte ca. 214 g, Carbon-Platte <100 g.

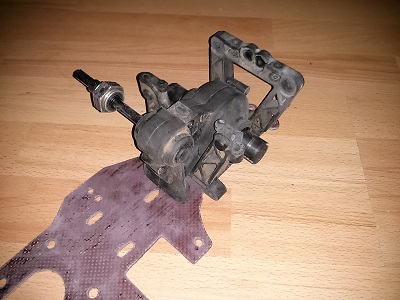

yeah, passt wie angegossen... Da kanns bald wieder ans zusammenbauen gehen und die WOC-Strecke wird nächstes WE auch wieder aufgemacht... Passt ja wunder bar

Das ist ist mal ziemlich cool

Mehr fällt mir momentan net ein
