TOBI21.01.2013 18:42
Servus,
nachdem mich Vale gefragt hat, ob ich einen kleinen Aufbaubericht von meinem Projekt Trophy Truck mache, mache ich jetzt einen.
Vor 2 Jahren wurde ich von dem SC Virus angesteckt. Schon einige Jahre früher faszinierten mich die Trophy Trucks, und schaute mir die BAJA 1000 im Internet an. Vor kurzem sah ich wieder so ein Gefährt und musste es einfach nachbauen.Das Grundmodell ist ein TRX SLASH 2WD. Dann Googelte ich mal und fand auf einer amerikanischen Seite schon solche Slashs mit der Aufhängung, Antrieb(Axial Getriebe). Ich verwende ein originales Traxxas Getriebe verbauen, einen BL Motor+Regler und eine Axial Wraith Achse wird drauf kommen.
Das Hauptmaterial is Aluminium. Für die Bodenplatte ein 5mm dickes und für die Seitenteile ein 3 mm dickes Alu.

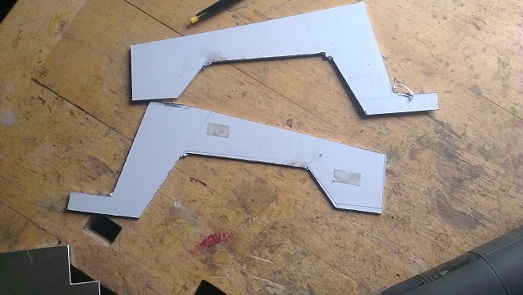

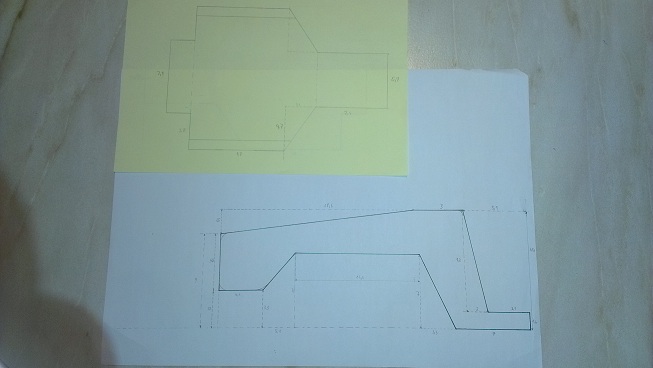

Bis ich anfangen konnte musste ich den Plan der Amerikaner überarbeiten. Wer bemaßt ein Werkstück mit Meter (0,789m)!?!?. Nach 2 stündigem Zeichnen(ging 2 mal schief das zeichen) war es soweit, der Plan war fertig. Dann wollte ich mir das Material besorgen(ALUPLATTEN), und fand noch viele Platten auf dem Dachboden(bis jetzt Materialkosten 0€). Dann gings weiter.Der Plan wurde auf die Platten übertragen und mit der Kreissäge grob ausgeschnitten. Dann mit der FLEX und zum Schluss gefeilt.

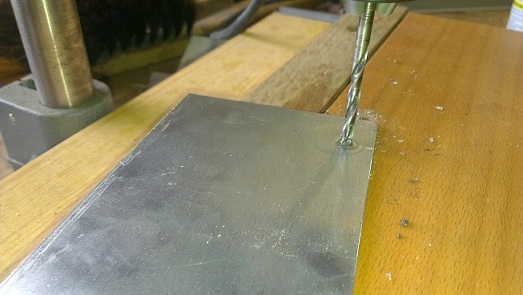

Als das fertig war ging es zum Löcher bohren,war etwas kompliziert war- da ich nicht genau wusste wo welches Loch hin musste(Habs aber herausgefunden

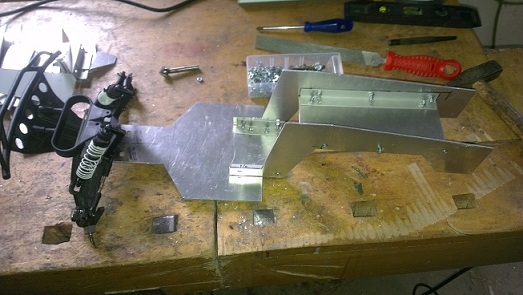

). 3 Stunden später waren die Löcher gebohrt. Dann die eigentliche Monatge der Teile, es musste aber zuerst alles eingepasst werden (Schrauben 25€ Aluwinkerl 12,30€).

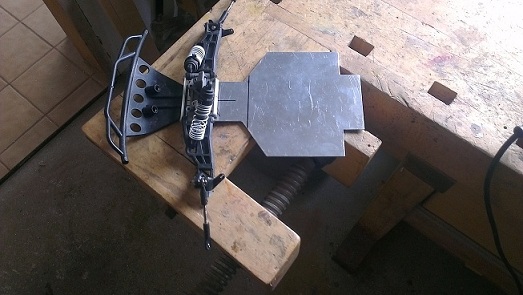

Die vordere Aufhängung(können auch Teile vom Jato verwendet werden)+Teile der Lenkung wurden direkt aus dem Slash genommen und drauf geschraubt (ging beim erstenmal schief, da ich die Aufhängung falsch platziert hatte). Dann bestellte ich mir vom TRX RUSTLER die Lenkungsaufhängung;Servohalterung - ist ein Teil und montierte das. Ich baute zusätlich noch eine Akkuhalterung in die Aufhängteile-ist auch die Verbindung der Teile.

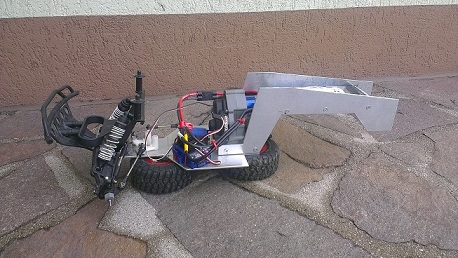

Dann kam die Elektronik. Verbaut ist ein Velineon Bl Motor und ein 3s Regler von Traxxas, TRX Servo... genau so wie eine TQ von Traxxas(wird aber noch geändert).Vorderreifen sind vom Slash 2 WD und die Hinterreifen vom Slash 4WD.
So das war es bis jetzt mal; muss noch auf die Achse warten was noch 2- 3 Wochen dauern kann(da der Herr leider keine Zeit hat zum umbauen der Achse). Wie schon gesgat, die Achse ist vom Axial Wraith aber es kann auch eine vom Hpi Wheely/Crawler King verwendet werden.Achsen sollten min. 22 cm haben (oder man verbreitert Sclaerachsen)
Wenn ich die ganzen Teile habe wird weiter gemacht und ich werde es auch hier reinschreiben und Bilder hinzufügen.
Kommentare erwünscht.
nachdem mich Vale gefragt hat, ob ich einen kleinen Aufbaubericht von meinem Projekt Trophy Truck mache, mache ich jetzt einen.
Vor 2 Jahren wurde ich von dem SC Virus angesteckt. Schon einige Jahre früher faszinierten mich die Trophy Trucks, und schaute mir die BAJA 1000 im Internet an. Vor kurzem sah ich wieder so ein Gefährt und musste es einfach nachbauen.Das Grundmodell ist ein TRX SLASH 2WD. Dann Googelte ich mal und fand auf einer amerikanischen Seite schon solche Slashs mit der Aufhängung, Antrieb(Axial Getriebe). Ich verwende ein originales Traxxas Getriebe verbauen, einen BL Motor+Regler und eine Axial Wraith Achse wird drauf kommen.
Das Hauptmaterial is Aluminium. Für die Bodenplatte ein 5mm dickes und für die Seitenteile ein 3 mm dickes Alu.
Bis ich anfangen konnte musste ich den Plan der Amerikaner überarbeiten. Wer bemaßt ein Werkstück mit Meter (0,789m)!?!?. Nach 2 stündigem Zeichnen(ging 2 mal schief das zeichen) war es soweit, der Plan war fertig. Dann wollte ich mir das Material besorgen(ALUPLATTEN), und fand noch viele Platten auf dem Dachboden(bis jetzt Materialkosten 0€). Dann gings weiter.Der Plan wurde auf die Platten übertragen und mit der Kreissäge grob ausgeschnitten. Dann mit der FLEX und zum Schluss gefeilt.
Als das fertig war ging es zum Löcher bohren,war etwas kompliziert war- da ich nicht genau wusste wo welches Loch hin musste(Habs aber herausgefunden
). 3 Stunden später waren die Löcher gebohrt. Dann die eigentliche Monatge der Teile, es musste aber zuerst alles eingepasst werden (Schrauben 25€ Aluwinkerl 12,30€). Die vordere Aufhängung(können auch Teile vom Jato verwendet werden)+Teile der Lenkung wurden direkt aus dem Slash genommen und drauf geschraubt (ging beim erstenmal schief, da ich die Aufhängung falsch platziert hatte). Dann bestellte ich mir vom TRX RUSTLER die Lenkungsaufhängung;Servohalterung - ist ein Teil und montierte das. Ich baute zusätlich noch eine Akkuhalterung in die Aufhängteile-ist auch die Verbindung der Teile.
Dann kam die Elektronik. Verbaut ist ein Velineon Bl Motor und ein 3s Regler von Traxxas, TRX Servo... genau so wie eine TQ von Traxxas(wird aber noch geändert).Vorderreifen sind vom Slash 2 WD und die Hinterreifen vom Slash 4WD.
So das war es bis jetzt mal; muss noch auf die Achse warten was noch 2- 3 Wochen dauern kann(da der Herr leider keine Zeit hat zum umbauen der Achse). Wie schon gesgat, die Achse ist vom Axial Wraith aber es kann auch eine vom Hpi Wheely/Crawler King verwendet werden.Achsen sollten min. 22 cm haben (oder man verbreitert Sclaerachsen)
Wenn ich die ganzen Teile habe wird weiter gemacht und ich werde es auch hier reinschreiben und Bilder hinzufügen.
Kommentare erwünscht.
Hast dir des VIdeo auch angeschaut ?
