Tutorial:Seilzugfeder vorspannen

Hallo
Wie schon in der überschrift beschrieben geht es hier darum wie man am besten die Seilzugfeder,falls er die Schnur nicht ganz oder nicht fest genug rückholt,wieder zu spannen ohne die Schnur durchzutrennen.(ich hab leider die Bilder nur per Imageshack hochgeladen.sorry )

🖼 Bild nicht mehr verfügbar


🖼 Bild nicht mehr verfügbar



http://imageshack.us/photo/my-images/23/tut001.jpg/

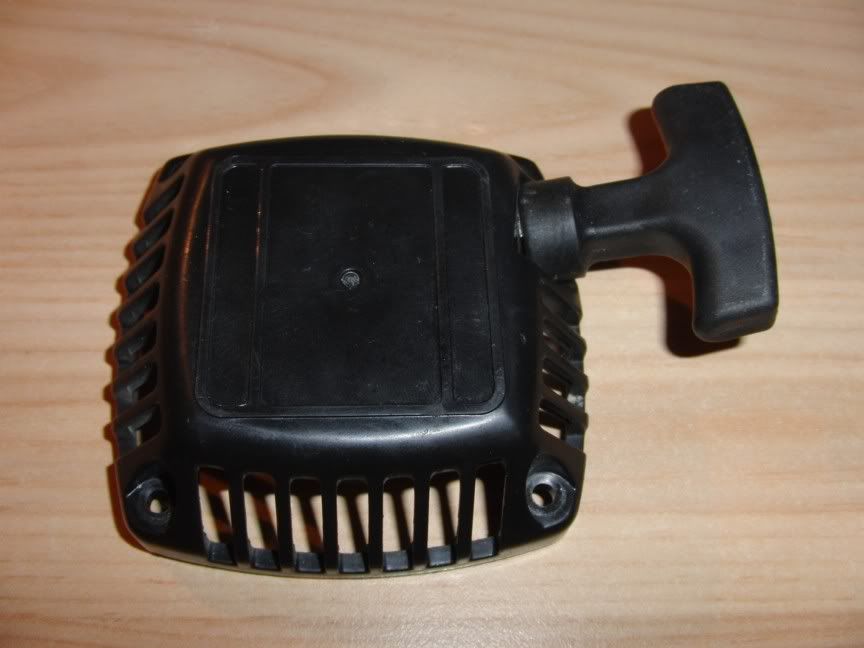

Als ersters muss natürlich der Seilzug runter(wundert euch nicht über diese Gitter).Dazu einfach die 4 Schrauben am Gehäuse lösen.
http://imageshack.us/photo/my-images/18/tut005.jpg/
Dann habt ihr den Seilzug vor euch.Testet mal ob die Klinke schön und ohne Probleme rauskommt.Jetzt müsst ihr die Kreuzschlitzschraube in der Mitte 2 mm(nicht mehr)rausdrehen.
http://imageshack.us/photo/my-images/803/tut006.jpg/

🖼 Bild nicht mehr verfügbar

Uploaded with ImageShack.us
Jetzt nimmt man nen Schraubendreher und gabelt sich die Schnur zwischen der Rolle und dem Gehäuse raus und dreht die Weiße Rolle um mehr Schnur zu bekommen.
http://imageshack.us/photo/my-images/803/tut006.jpg/
Nun wirds ein wenig schwierig.Ihr müsst die Rolle ein wenig hinausziehen und dann die abgewickelte Schnur ohne die Rolle zu drehen ein mal gegen den Uhrzeigersinn in den Spalt zwischen Rollen und Gehäuse reindrücken und dann mit einem dünnen Schraubendreher in die Rolle drücken. http://imageshack.us/photo/my-images/268/tut007.jpg/ Dann die Schraube in der Mitte wieder festziehen und FERTIG
mfg

http://www.youtube.com/watch?feature=player_embedded&v=hVUqrV8nURk

Ich find das Tutorial recht gut.

Das gabs schon mal

Trotzdem Danke für die Mühe

Möter schrieb:Servus,

hier mal ein Tutorial, wie man den Seilzugstarter spannt!

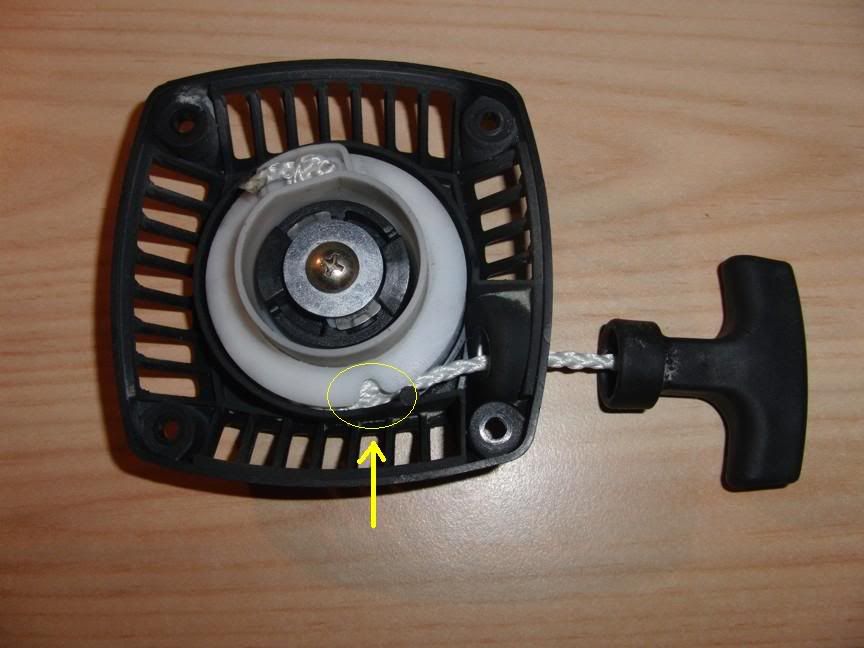

Hier auf dem Bild sieht man einen nicht gespannten Starter, in dem gelben Kreis sieht man die Aussparung mit der man den Starter spannt.


Um den Starter zu spannen, geht man wie folgt vor.
Man rollt das Seil ganz auf, dann dreht man das weiße Teil gegen den Uhrzeigersinn bis man merkt das sich die Feder spannt.

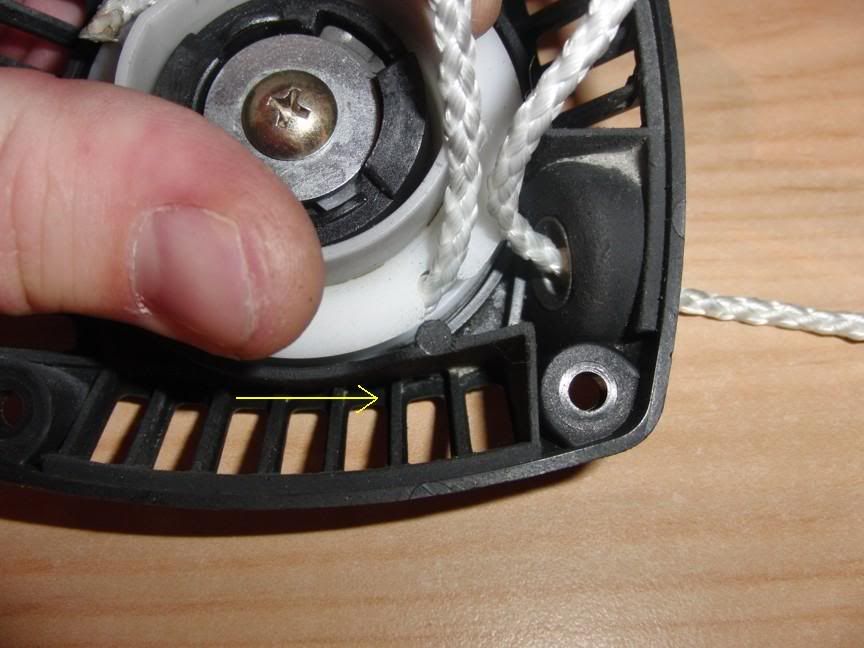

Dann dreht man weiter bis sich die Aussparung an der Stelle befindet, wie auf dem nächsten Bild zu sehen.

Man legt das Seil in diese Aussparung und dreht gegen den Uhrzeigersinn eine ganze Umdrehung weiter, dann hat man das Seil eine Umdrehung gespannt.
Das wiederholt man so oft, wenn nötig, bis der Starter gespannt ist.



Gruß Möter

Lord Helmchen schrieb:
Das gabs schon mal

Trotzdem Danke für die Mühe

Bezeichne es einfach als Update .Ich habs auch anders gemacht
mfg
