Take Down Recurve Bogen mit Carbongewebe von Malin

Hi,
vieleicht gibt es ja ein paar Bogenschützen unter euch oder sogar einen Bogenbauer sei es Beruflich oder Privat, dann könnte man ja mal die Erfahrungen austauschen.

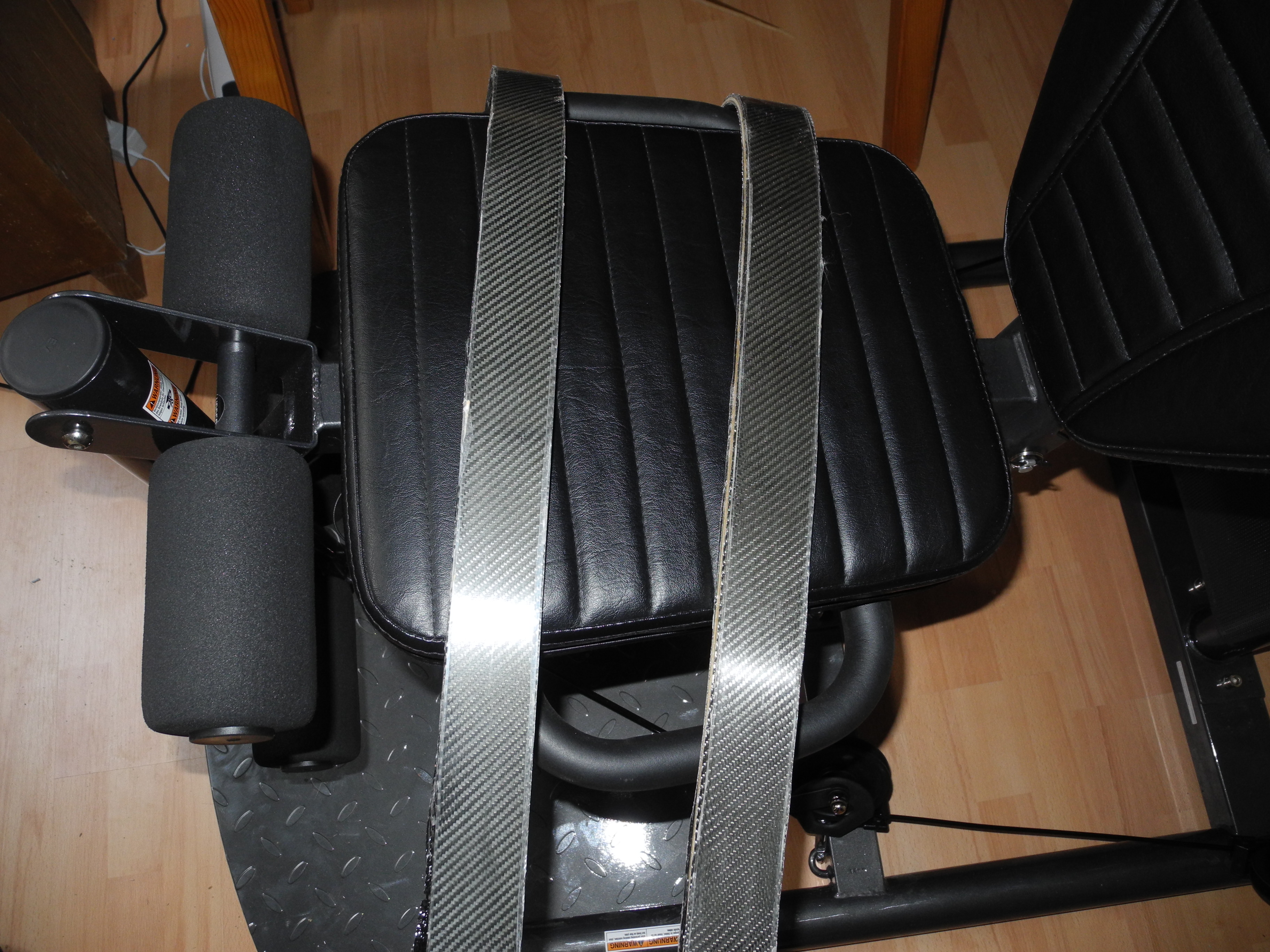

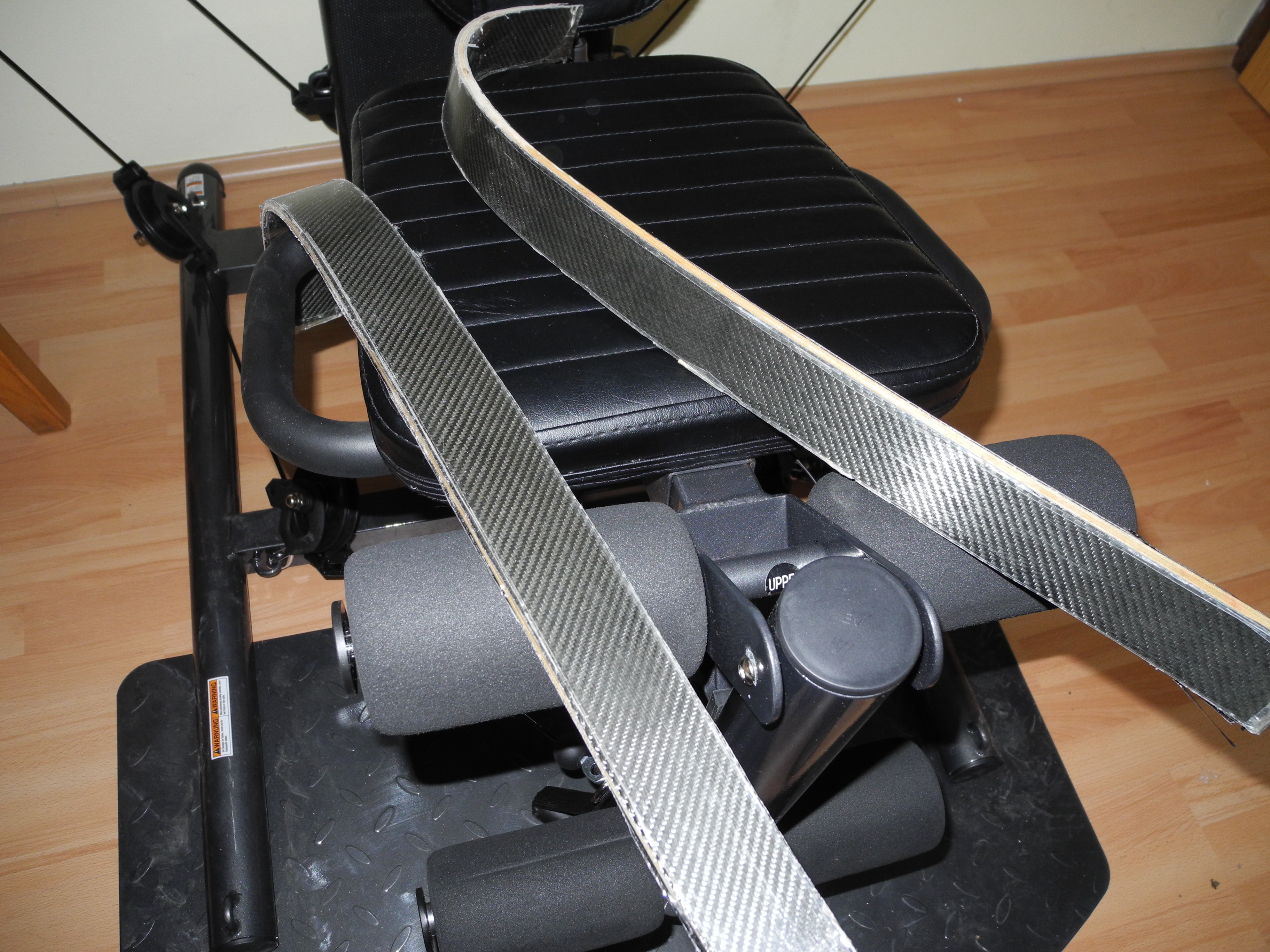

Letzte Woche hab ich bei Malin das Carbongewebe und den EPOXI Kleber bestellt und dann Gestern hab ich die Zwei Wurfarme Verleimt und gerade eben wieder ausgespannt und das Resultat kann sich sehen lassen.
Natürlich ist das erst der Anfang denn ich muss die Wurfarme noch zuschneiden und die Löcher für die Schrauben die zur verbindung mit dem Griffstück dienen Bohren denn das wird ein zweiteiliger Bogen der durch zwei Schrauben die Zwei Wurfarme und das Griffstück verbinden sieht dann ungefähr so aus "TakeDown Bogen" nur eben im Carbon Look.

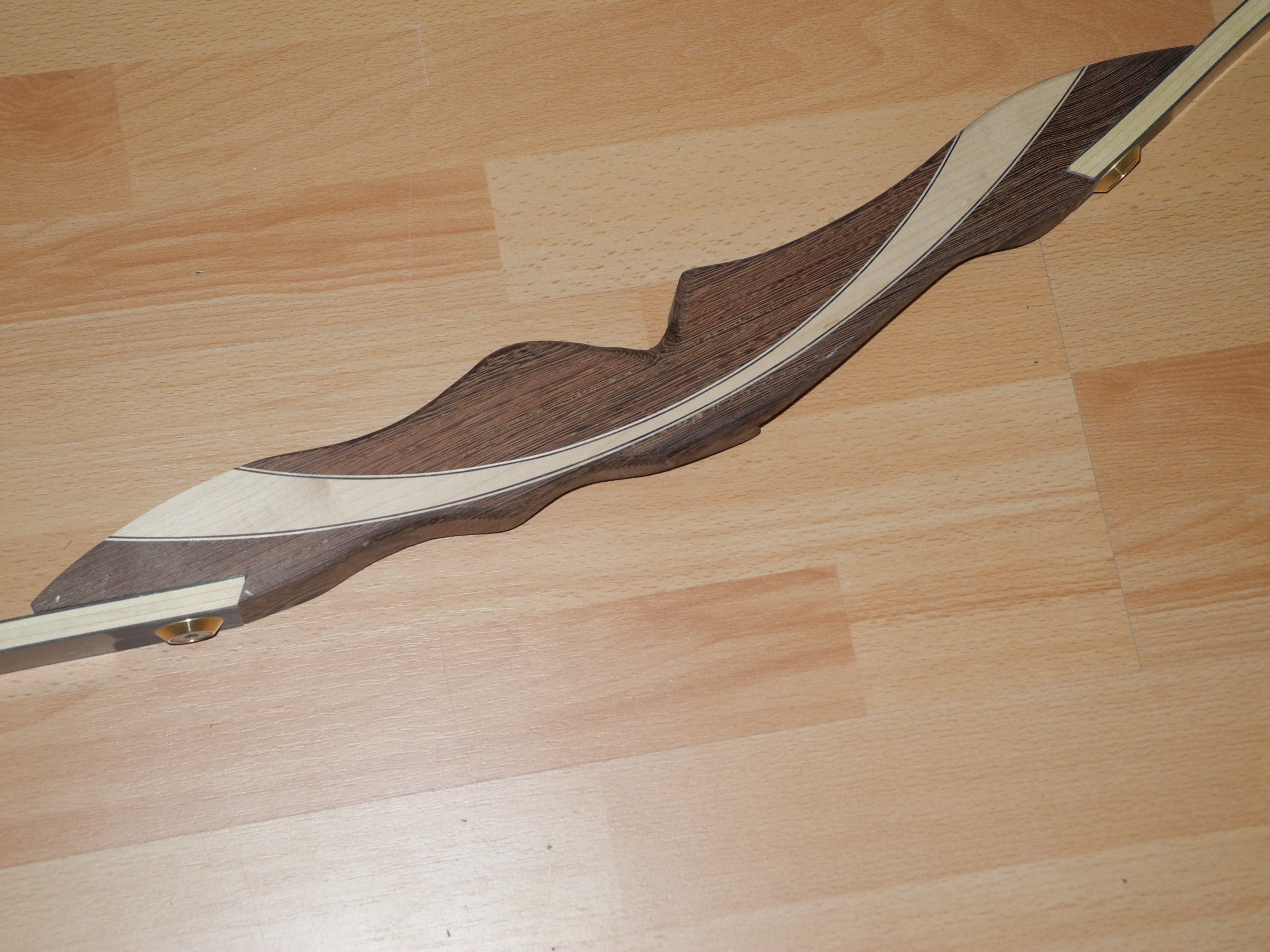

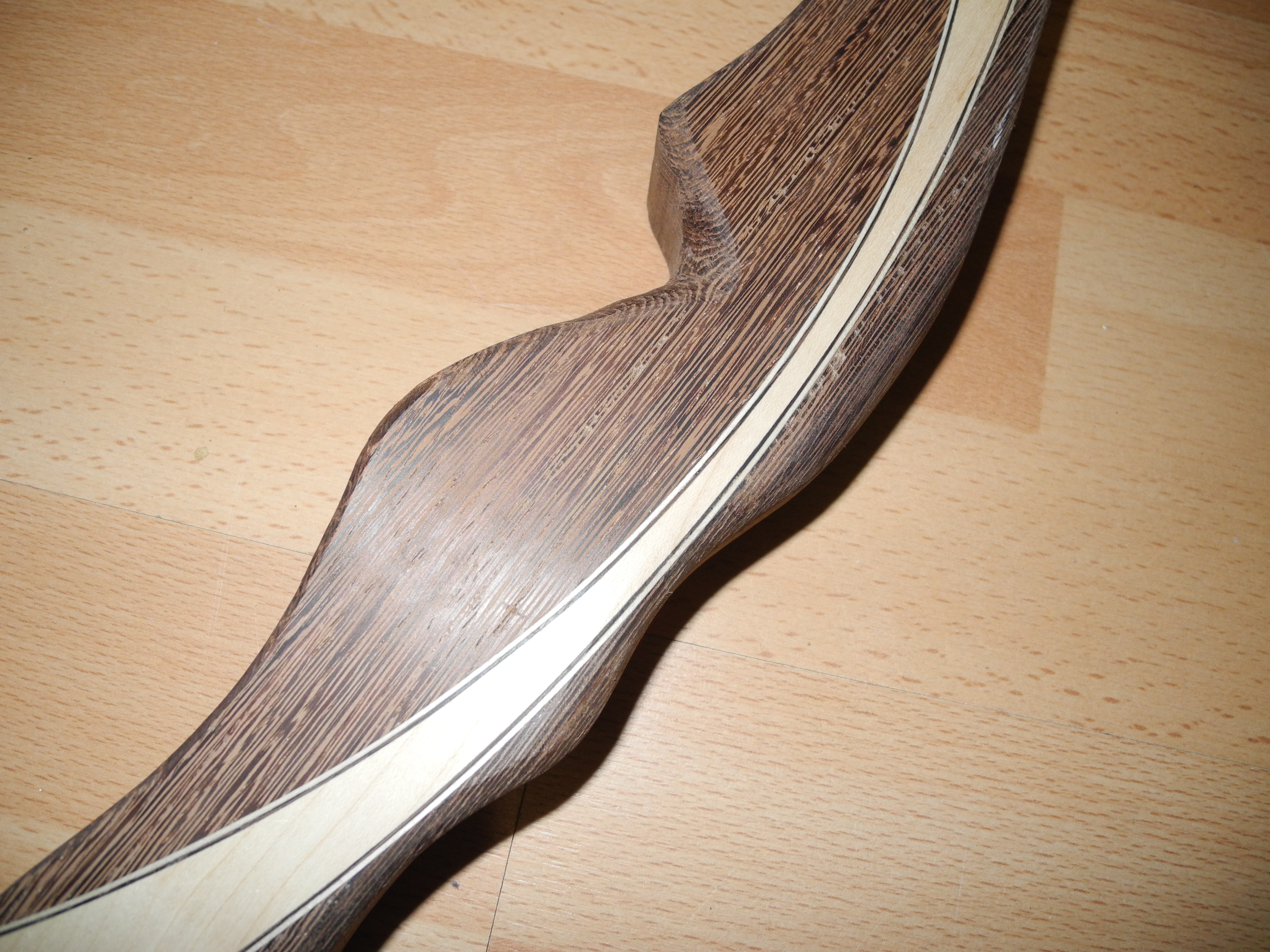

Hierhab ich noch ein Paar bilder meines ebenfalls selbst gemachten 52 zoll Jagdrecurve.

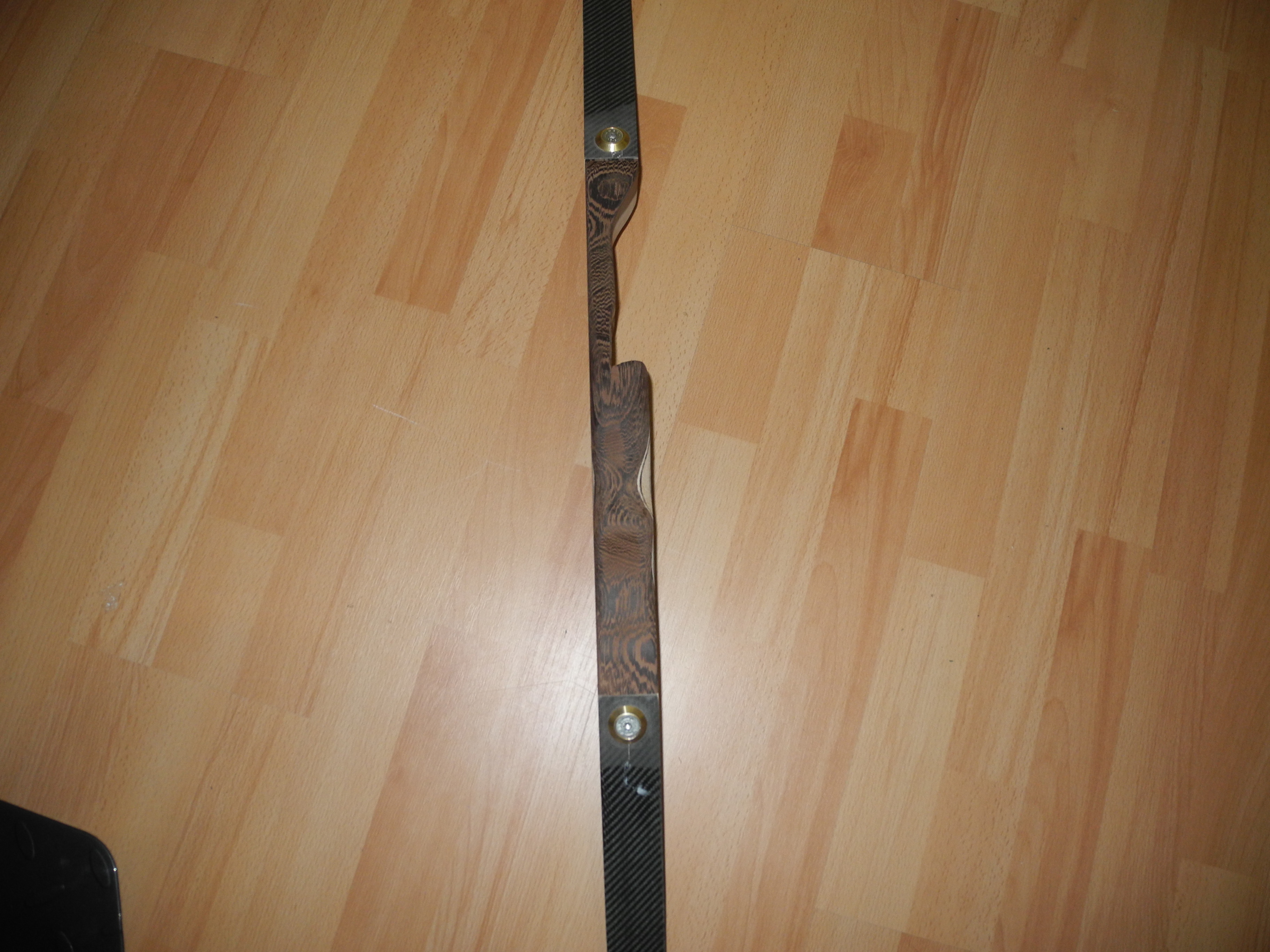

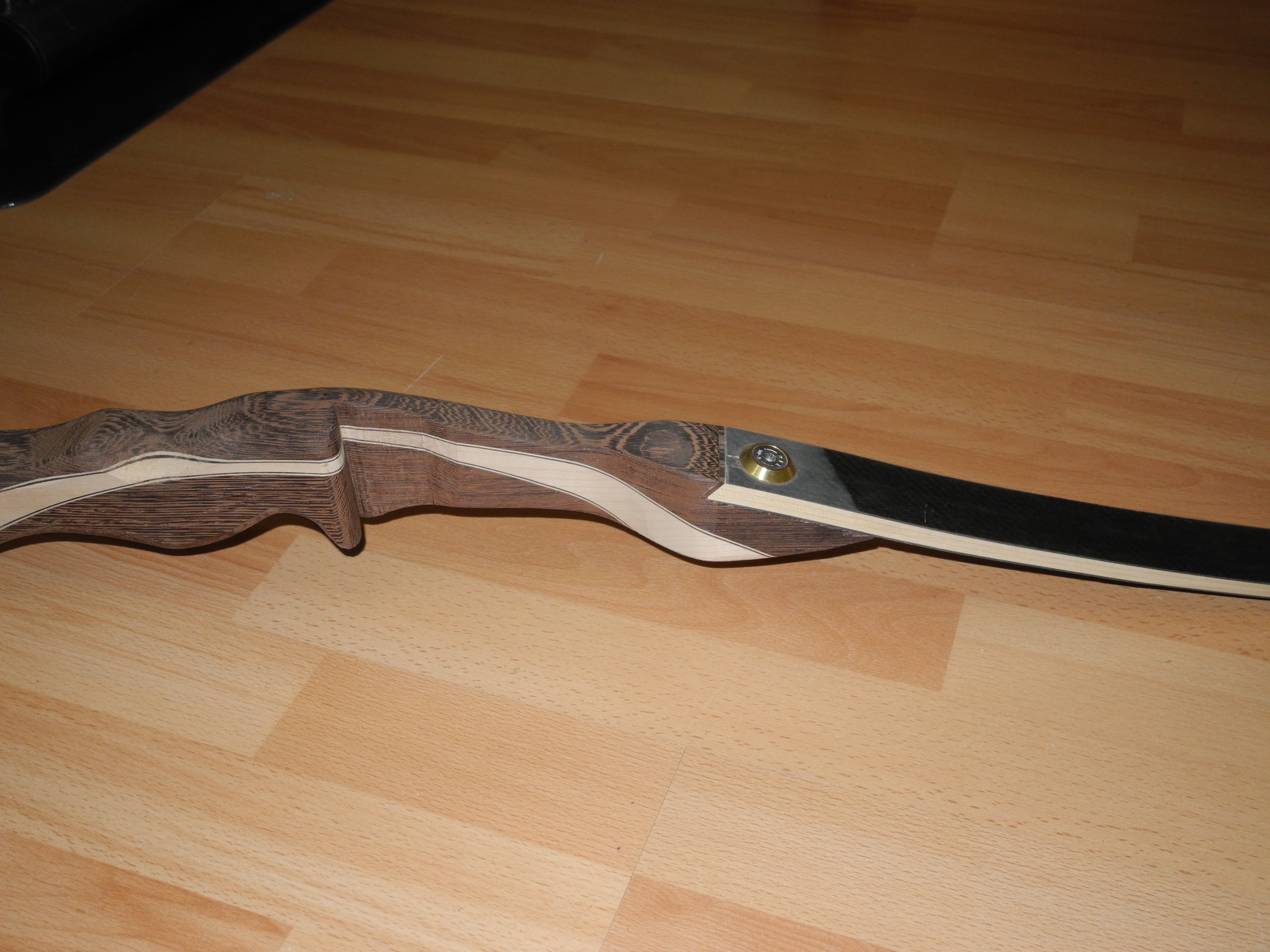

Hatte heute Frei und hab was am Bogen gemacht ist nun fast fertig.

Klasse Arbeit! Resepkt!

Die Griffstücke hast auch selber gemacht?

Gruß Lennart

Nicht schlecht, würd ich auch einen von nehmen

Wüstengimpel schrieb:Klasse Arbeit! Resepkt!

Die Griffstücke hast auch selber gemacht?

Gruß Lennart

Ja hab ich, das dunkle holz ist Wenge das Helle Ahorn und auch bei den zwei Wurfarmen ist Ahorn.
Das Griffstück hab ich zuerst mit Autocad gezeichnet dann 1:1 gedruckt und das 3mal. Die Ausgedruckten Zeichnungen hab ich dann auf drei 16er Spanplatten aufgeklebt und mit der Bandsäge Grob zugeschnitten und dann mit einer Bandschleifmaschiene genau nachgeschliffen bis sie genau aneinander gegangen sind. Die Passgenauen stücke hab ich dann auf die drei teile des Griffstückes geleimt mit der Bandsäge dann wieder Grob zugeschnitten und mit der Tischfräße in die ich einen Falzkopf und darüber einen gleich Großen Anlaufring eingespannt hab dann genau nachgefräßt.

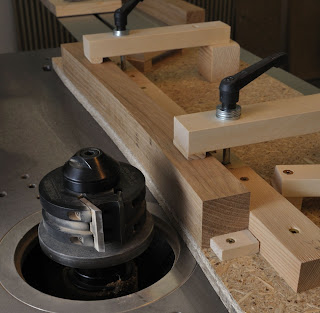

Das ist kein Bild von mir ist nur ein Beispiel.
Hier kann man den Darunterliegenden Anlaufring gut sehen.

NoFear schrieb:Nicht schlecht, würd ich auch einen von nehmen

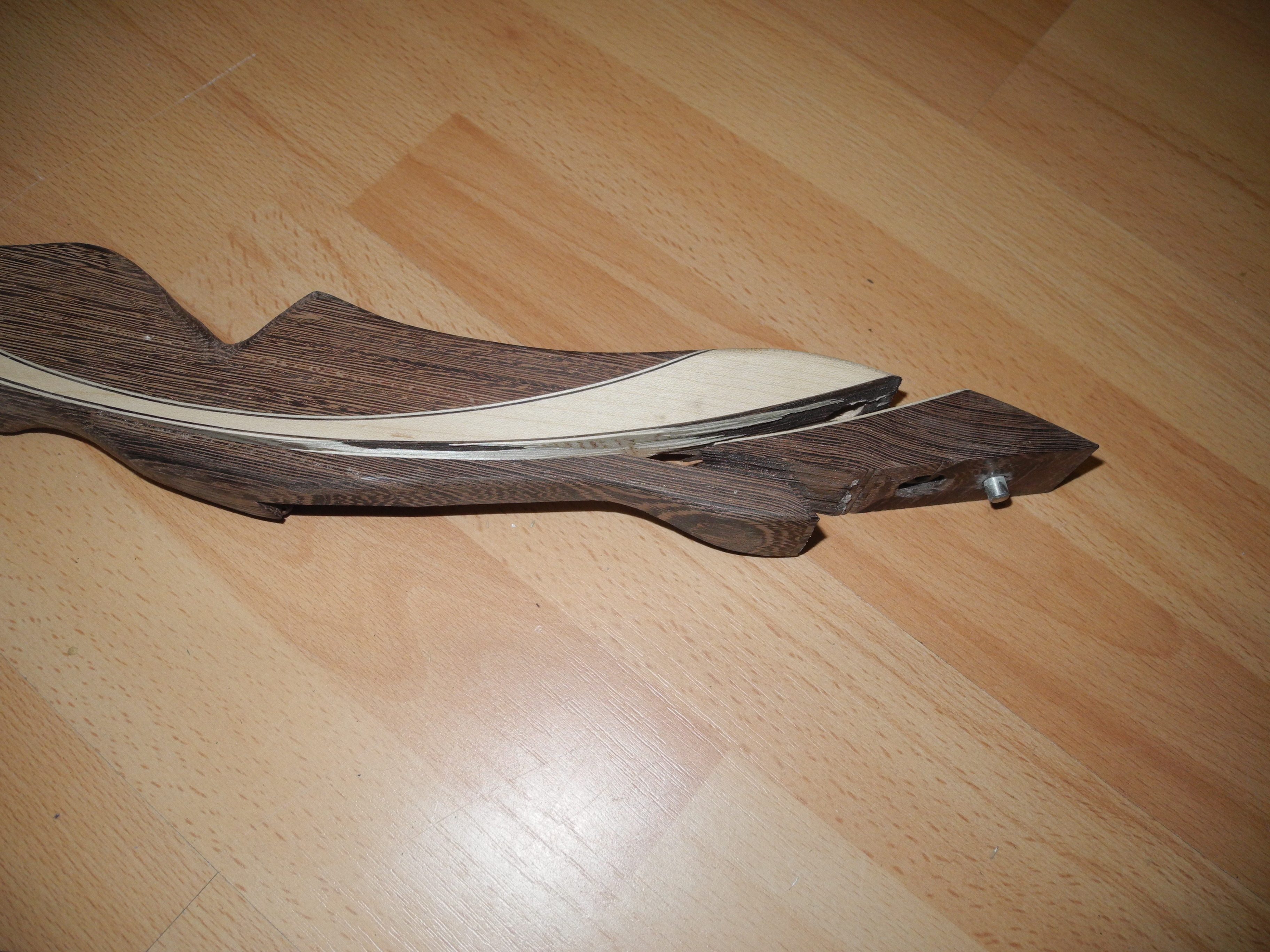

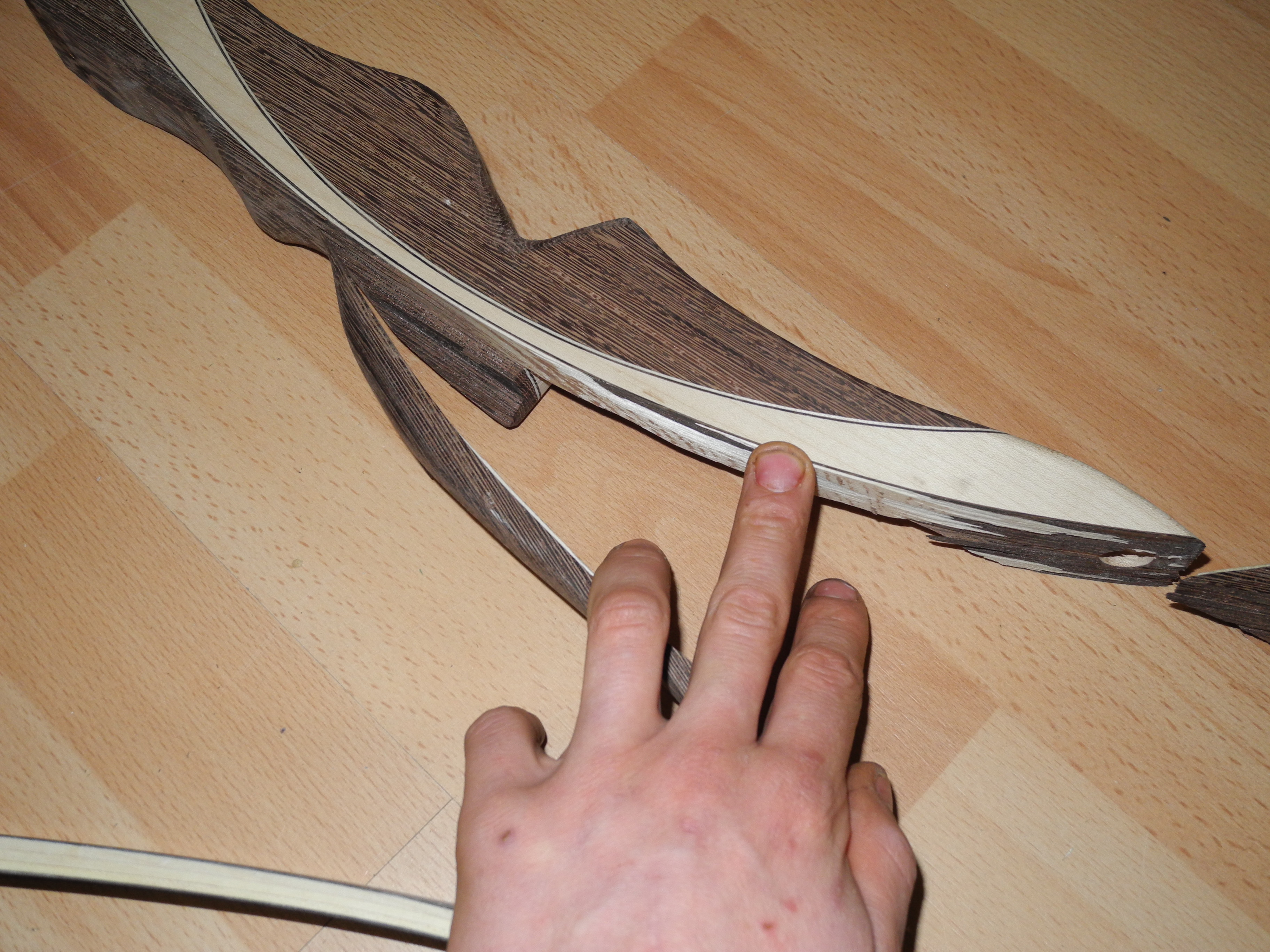

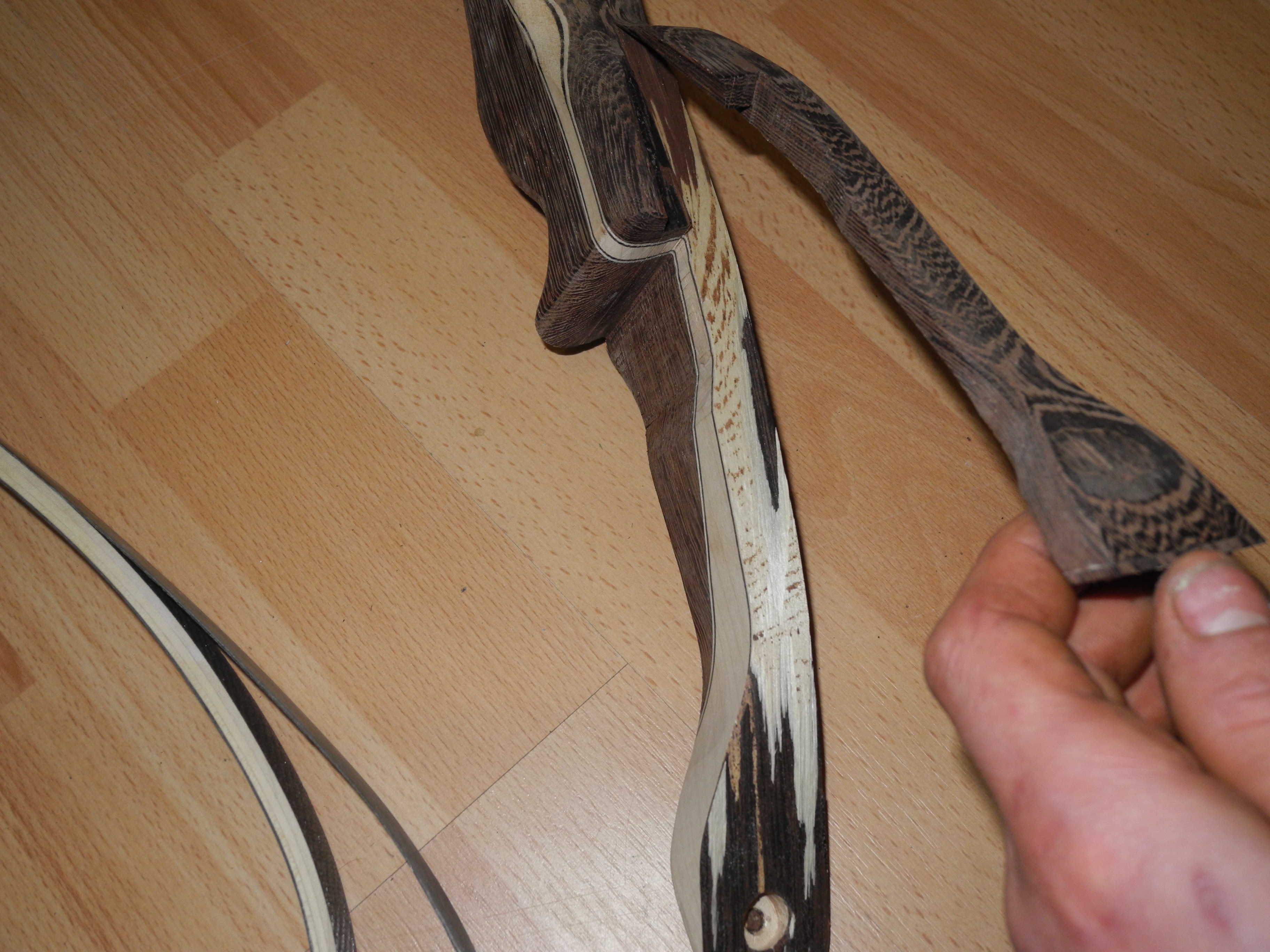

Hab heute wieder einiges am Bogen gemacht hatte ihn dann fast fertig und wollte die Sehne ( das Seil wo man dan zieht) aufspannen und dann ist er mir gebrochen.
Ich wusste zwar schon von Anfang an das der Verleimte Griff eine Schwachstelle ist da Wenge ein etwas Öliges Holz ist und deshalb schwierig zu verleimen ist dachte aber das wird schon halten

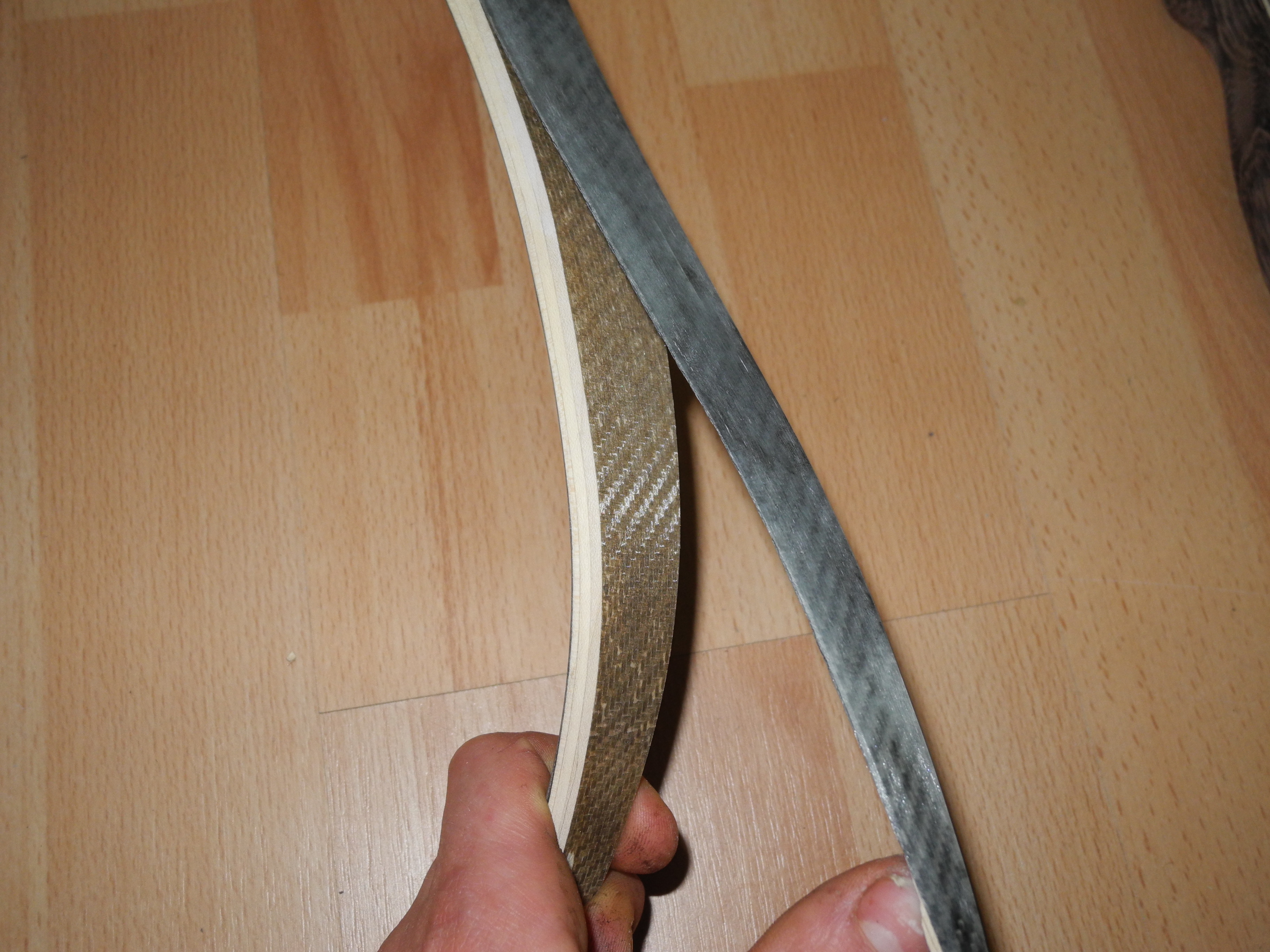

Leider ist dabei auch ein Wurfarm zerbrochen also muss ich jetzt alles von vorne machen, um die Wurfarme ist eh nicht wierklich schade da ich sie zu Stark gemacht hab hätte den Bogen dann sowieso nicht ziehen können

Son Käse. Schade drum.

Naja, versuch macht klug

So wie ich das sehe gibst Du aber nicht auf

Viel Erfolg weiterhin - ist eine klasse Sache

Ja schade Keule, wenn Ich dass so sehe hast du entweder mit dem Leim gespart. Weil es ist genau an der Leimfuge gerissen.
(wo Wenge und Ahorn zusammen stossen)
oder du musst wirklich ein anderes Holz nehmen. Wie du gesagt hast, ist Wenge ölig (kann ich nicht sagen zu wenig Plan von)
aber es sieht auf den Bildern auch spröde und grobporig aus.
Obwohl sich das dunkle Holz vom Aussehen sehr schön machen würde, müsstest du es evtl. erstmal probieren.
1. kombinieren evtl. Buche + Ahorn
oder
2. mal komplett nur Kiefer
mit Kiefer hab ich meine meiste Erfahrung und kann nur soviel sagen.(sehr vielseitig)
Mit freundlichen

Karsten schrieb:Ja schade Keule, wenn Ich dass so sehe hast du entweder mit dem Leim gespart. Weil es ist genau an der Leimfuge gerissen.
(wo Wenge und Ahorn zusammen stossen)
oder du musst wirklich ein anderes Holz nehmen. Wie du gesagt hast, ist Wenge ölig (kann ich nicht sagen zu wenig Plan von)
aber es sieht auf den Bildern auch spröde und grobporig aus.
Obwohl sich das dunkle Holz vom Aussehen sehr schön machen würde, müsstest du es evtl. erstmal probieren.
1. kombinieren evtl. Buche + Ahorn
oder
2. mal komplett nur Kiefer
mit Kiefer hab ich meine meiste Erfahrung und kann nur soviel sagen.(sehr vielseitig)
Mit freundlichen

Ne am Leim hab ich sicher nicht gespart das kann der Boden bezeugen.
Hab aber an der Zeit gespart hab den Griff nähmlich am Donnerstag da war ja feiertag(Maria Empfängnis) gemacht und da ich den Griff einmal verleimen musste bevohr ich ihn Fertig zusammen Leime musste ich dann Warten und da ich sehr ungeduldig bin hab ich den Griff schon nach einer schwachen Stunde ausgespannt und das ist eher Wenig.

Wenge ist leider etwas ölig und etwas schwer zu verleimen aber ein anderes Holz nehm ich sicher nicht das wird schon werden

Beim Griff ist wichtig das es ein möglich schweres Holz ist da Wäre Kiefer fehl am Platz Buche würde gehen ist aber leider nicht so schön.

Das wird schon, kannst ja mal bei dein Chef bohren.
Wenn alles gut wird vielleicht kannst du ja in Serie gehen
spass
