HPI Baja5B - Lion´s Licht Upgrade (eigenbau)

Hi jungz...

über ne nachtfahrt wird ja sicher hin und wieder geredet, nun hab ich endlich die ausrüstung dafür *grins*

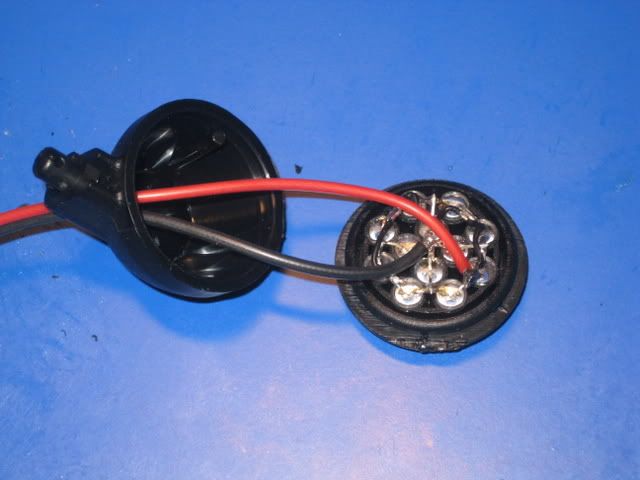

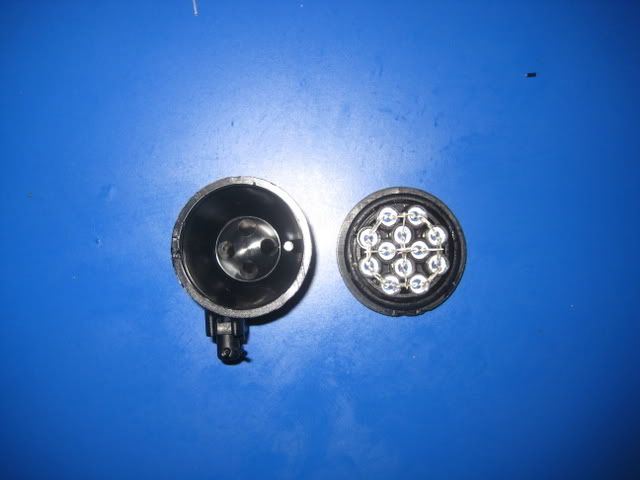

Als erstes hab ich mal die 2 x 12 LEDs eigeklebt und verlötet

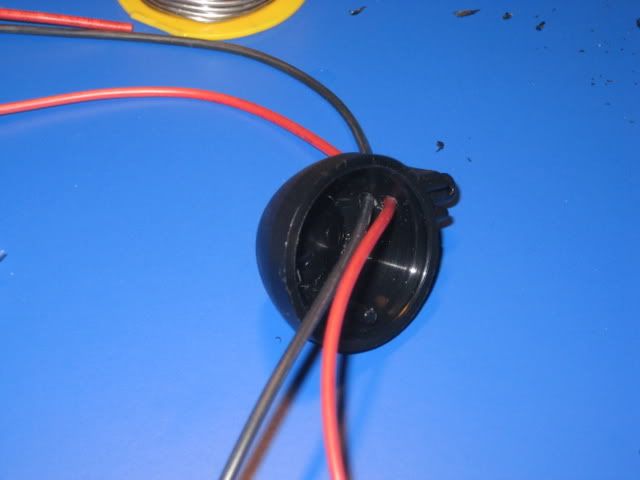

dann das kabel durch zwei 2mm löcher gefädelt...


...und an die LEDs gelötet

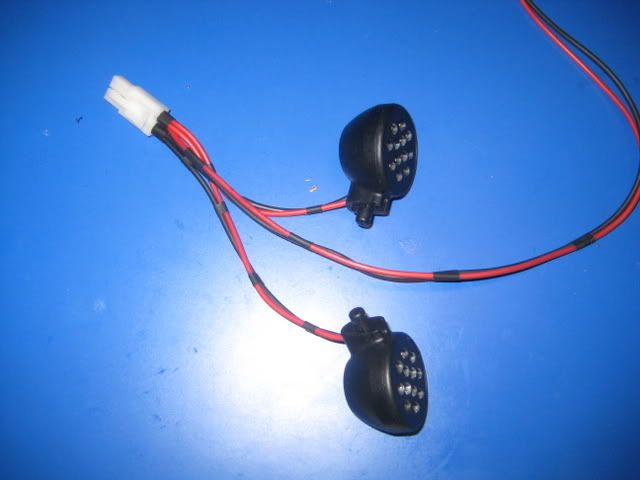

ein schicker "kabelbaum" darf narürlich auch nicht fehlen


dann noch das rücklicht zusammenlöten

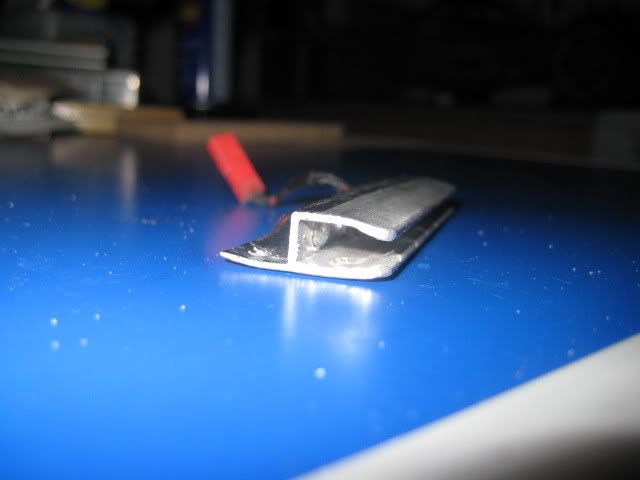

und mit heiskleber auf die alu-brücke kleben (kommt dann zw spoiler-halter und pinker/oranger alu-strebe (soiler muß ganz hoch gestellt werden)


und siehe da...

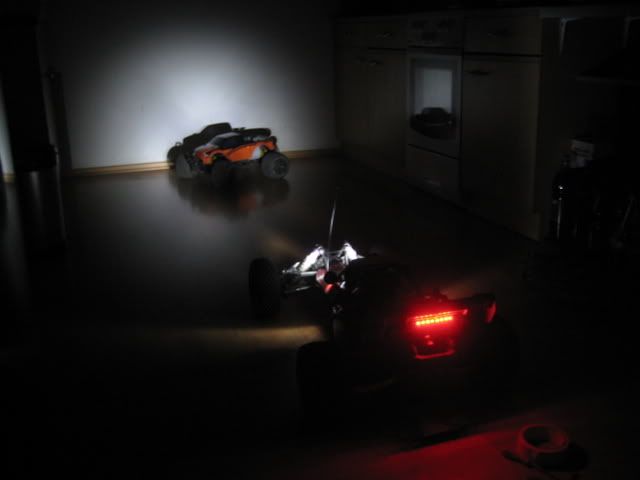

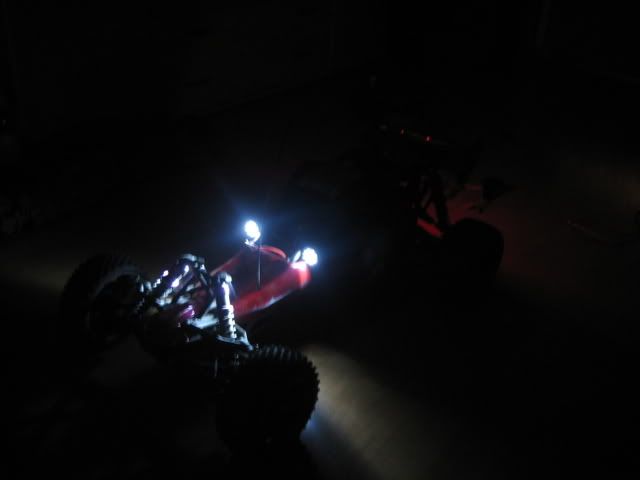

es werde Licht


Bitte NICHT reingucken bei 480.000 mcd
(mir schmerzen die augen immernoch)


Also damit dürfte der Winter und sein früher Nachteinbruch kein problem sein

sauber gemacht !!!! war bestimmt richtig fummelich aber dafür ein eck günstiger als es fertig zu kaufen

Schaut ja schon geil aus - jetzt bist du auf jeden Fall sicher unterwegs im Straßenverkehr.

Kannst du noch mal Posten, wie die LED´s in den Scheinwerfern verlötet sind?

super anleitung!! danke dir. aber ein genauer "lötplan" würde mir auch noch fehlen, damit auch ein trottel wie ich das hinbekommt

kannst du die angaben vielleicht noch ein wenig präzisieren? was für leds (größe, wo her bezogen?), was füe ein stecker...

geht das ganze ohne steuereinheit direkt über den empfänger oder wie wird das jetzt geschalten? viele dumme fragen ich weiß, aber bin leider ein absoluter elektronik-noob...

und jetzt wissen die aus dem anderen thread endlich wofür wir uns immer den 3. kanal sparen wollen (ihr wisst was ich meine )



klasse arbeit!!!!!!

@ SCHUGGO
Ja das wissen wir jetzt.

Aber die Idee mit dem Lötplan ist keine schlechte Idee.
Und welche Wiederstände das sind, beim Rücklicht.

Hallo,

sehr schöne Arbeit.

Lötplan und vielleicht ne Stückliste, bzw Bezeichnung der LED´s wär nicht schlecht, damit auch son Elektro-Noob wie ich das basteln kann . Löten is ja kein Problem.

Grüße

WOW 480 000 MCD is ja mal krass hab bei mir nur 10 000 er drinn und kan da schon kaum rein gucken!!

Ich denke mal er hat 20000mcd pro LED, (hab ich auch ) aber mal 24 Stück ergibt 480 000.

Ahhh okay!!! Bauanleitung würde mich auch interessieren ob du vor Led s vorwiederstände gemacht hast oder wie 2 Stück in reihe geschaltet hast!??

So, sorry das ich das jetzt einfach einstelle.

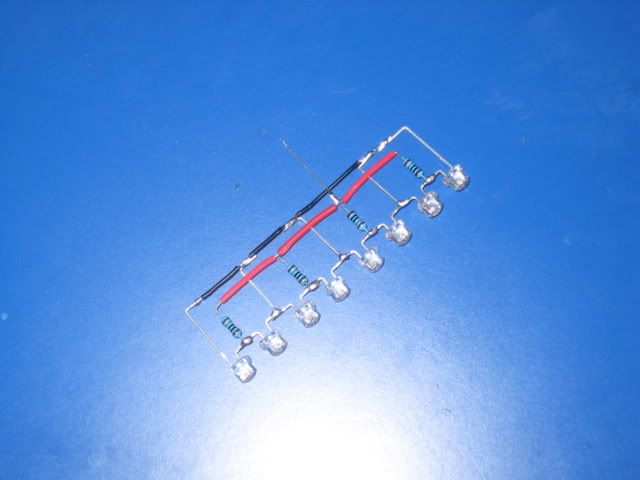

Ich hab mal etwas mit Paint gespielt... und den Schalt-Lötplan von LionRH aufgekritzelt.

🖼 Bild nicht mehr verfügbar(Das Bild ist auch noch mal in der Forum-Gallery, falls es net funzen sollte. )

In den Empfänger wird das nicht gesteckt, sondern z.B an die Tamiya-Ladebuchse von eurem Humppack.
Ich hab mir das z.B zwischen die Empfängerstromverorgung gebaut, samt Schalter.

Hallo,

really nice job . Wirklich sauber gemacht. Ich dachte immer, dass auf jeden Fall immer ein Widerstand vor jede LED muss. Wie ich sehe, hast Du das Ganze auch in Reihe geschaltet. War also keine Parallelschaltung notwendig? Ein kurzes Feedback wäre toll. ich habe nämlich mal mit den Funzeln vor einiger Zeit mal angefangen. Habe mir dazu Platinen zurecht gefeilt und jeder LED einen SMD-Widerstand gegeben. Ein heiden gefummel!

Also die Schaltung ist eigentlich von LionRH ... an dieser stelle nochmal herzlichen dank.
Ich hab die eigentlich nur von ihm übernommen, und soviel Ahnung von elektronik hab ich dann doch wieder net.
Aber wie ich das so sehe und mir gedacht hab, ist das alles in Reihe geschaltet, und funzt tadellos.
Achja und alles ohne Platinen kann man eigentlich am anfang den Threads ganz gut sehen.

danke für die veranschaulichung. ist es denn möglich diese konstruktion an den empfänger zu koppeln, und dann über den 3. kanal zu steuern?? das wäre dann meine favorisierte lösung...

kauf dir ein passendes schaltmodul für deinen dritten kanal , aber nicht vergessen je LED 20-40mA zu rechnen heist nix anderes 0,5-1 A strom nur fürs licht vorne ( bei 2LED in reihe wie in der schaltung halbiert sich dann alles ), mit rücklicht kann da ja fast 1 amper strom fliesen ! ich meine nur, das es ganz schön auf deinen akku geht bei 3000mAh ist ohne fahren schon nach 2,5-3std ende !! ist nur ein anhaltspunkt ,so in etwa .
mfg alex
