Mr.Hyde´s30.04.2011 10:40

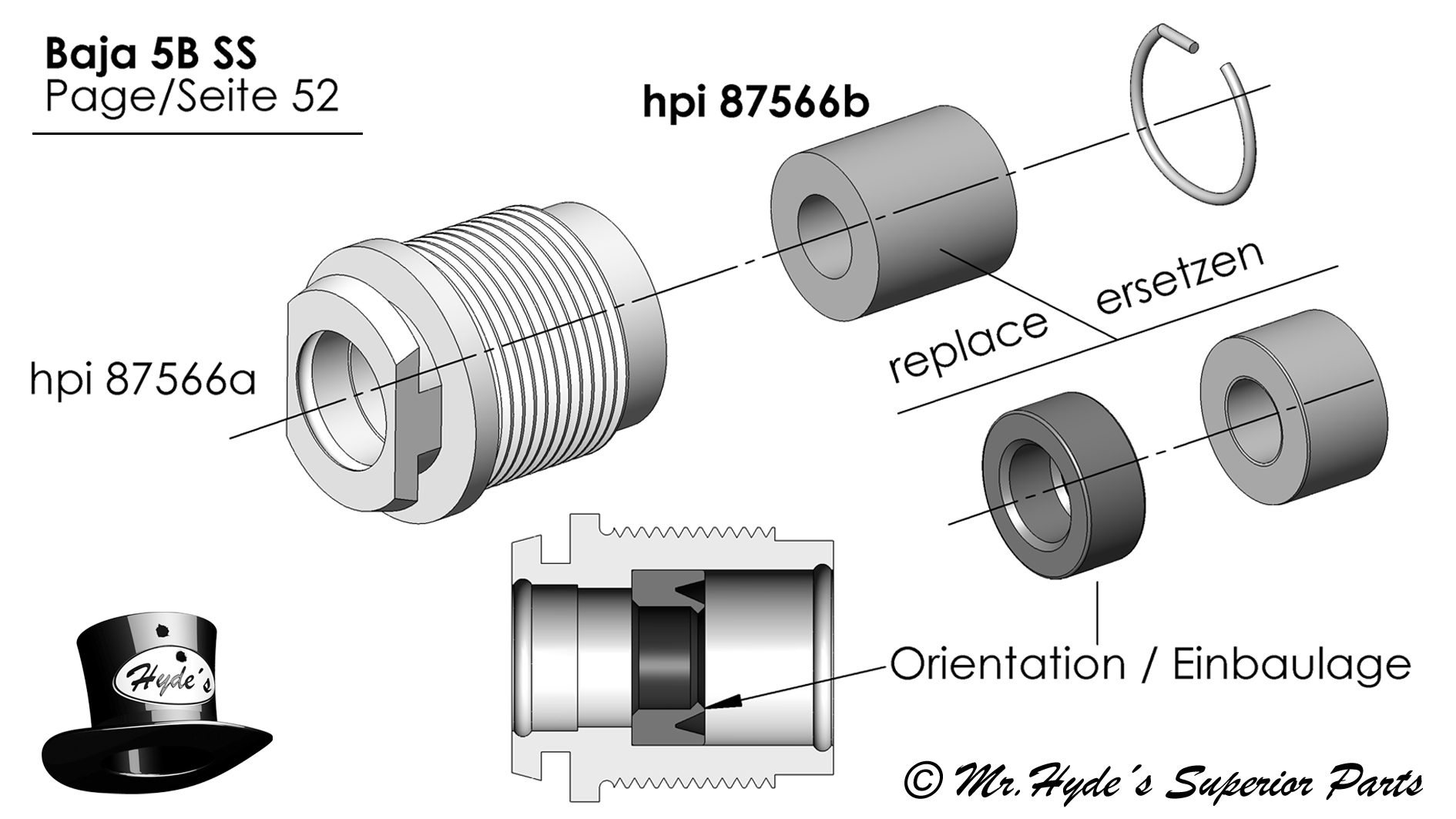

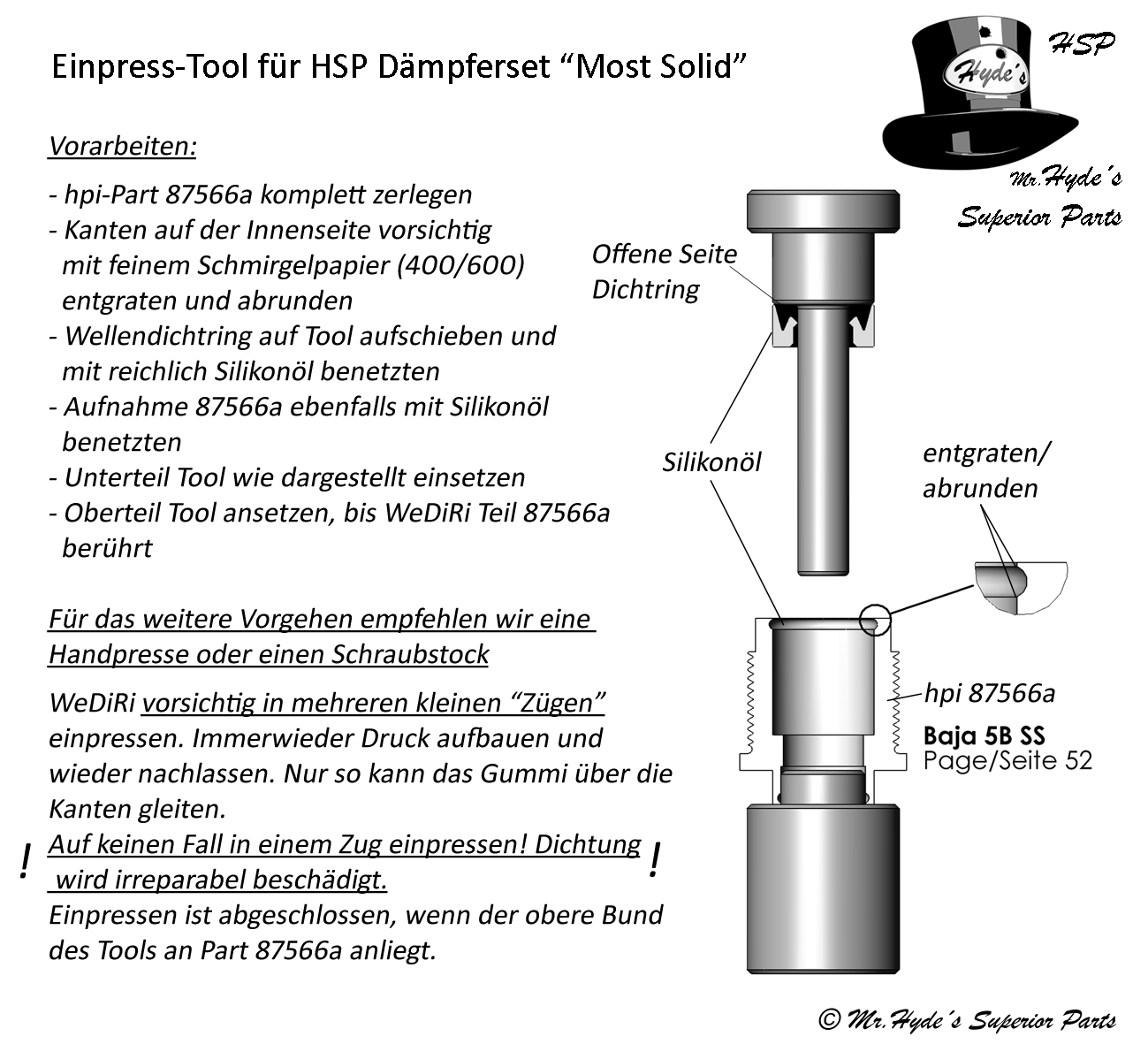

Da die kopierten, dem Set und Tool beiliegenden Anleitungen, etwas kontrastarm sind und die Einbaulage der Wellendichtringe daher nicht ganz eindeutig ist, anbei "scharfe" Bilder, auch zum Download.
Grundsätzlich gilt für Wellendichtringe folgende Regel: Die offene Seite (hier sieht man die Dichtlippe und die kleine Ringfeder) zeigt in Richtung des abzudichtenden Raums/Mediums.
Konkret also offene Seite zum Inneren des Dämpfers, zur Ölfüllung.
Euer Hyde
